Argi egituratuko 3D eskanerra vs laserra: zein aukeratu aplikazio industrialetarako

3D eskaneatu industrial zerbitzu bat kontratatzea edo ekipo bat erostea baloratzen ari bazara, seguruenik bi teknologia-familia nagusirekin topo egin duzu: argi egituratuko eskanerrak eta laser eskanerrak. Biek kapturatzen dute objektu errealen geometria tridimentsionala, baina modu ezberdinean funtzionatzen dute eta bakoitzak abantaila argiak ditu aplikazioaren arabera. Gida honetan bi teknologiak puntuz puntu alderatzen ditugu —zehaztasuna, abiadura, pieza-tamaina, kostua— irizpidearekin aukeratu ahal izateko. Teoria alferrikerik gabe: datu praktikoak eta industria-proiektuetan dugun eguneroko esperientzian oinarritutako gomendioak.

Nola funtzionatzen du argi egituratuko 3D eskaner batek

Argi egituratuko eskaner batek eredu geometriko sorta bat proiektatzen du —normalean marra paraleloak— objektuaren gainazalean. Eredu hauek argi zuria edo urdina izan daitezke. Kamera batek edo gehiagok kapturatzen dute nola deformatzen diren eredu horiek piezaren geometriari moldatzean, eta softwareak puntu ikusgai bakoitzaren 3D koordenatuak kalkulatzen ditu deformazio horretatik abiatuta.

Printzipioa kontzeptualki sinplea da: lerro zuzenak gainazal lau batean proiektatzen badituzu, lerroak zuzenak ikusten dira. Baina gainazalak kurbak, mailak edo erliebeak baditu, lerroak deformatzen dira. Deformazio hori zehaztasunez neurtuz, sistemak forma tridimentsional osoa berreraikitzen du.

Argi egituratuko eskanerrak bi kategoriatan banatu ohi dira: mahaimeko eskanerrak (finkoak, plataforma birakariarekin, laborategiko ingurunean pieza txiki eta ertainetarako pentsatuak) eta argi egituratuko eskaner eramangarriak (eskukoak, erabilera malguagorako). Mahaimekoak dira bolumen txikietan zehaztasun handienak lortzen dituztenak, zentimetro gutxiko ikuspen-eremuetan mikra gutxitako bereizmenarekin.

Nola funtzionatzen du laser 3D eskaner batek

Laser eskaner batek laser-argi izpi bat igortzen du —normalean lerro bat edo lerro-multzo bat— objektuaren gainazalean. Puntu bakoitzaren posizioa laser bidezko triangulazioaren bidez kalkulatzen da (urruneko eskaner eramangarrietarako) edo hegaldi-denbora / fase-diferentziaren bidez (urruneko eskaner lurtar batentzat, instalazioak eta eraikinak eskaneatzeko erabiltzen direnak).

Eskuko eskaner eramangarrietan —PROMECADen erabiltzen dugun Creaform HandyScan MAX bezalakoetan—, ekipoak laser urdineko lerro anitz proiektatzen ditu piezan operarioak eskanerra objektuaren inguruan mugitzen duen bitartean. Sistema denbora errealean kokatzen da erreferentzia-markatzaileak edo ezaugarri geometriko naturalak erabiliz, eta puntu-hodeia modu jarraituan eraikitzen du. Eskaner mota honek laserren zehaztasuna konbinatzen du edozein tamainatako piezak eta edozein kokapenetan eskaneatzeko malgutasunarekin.

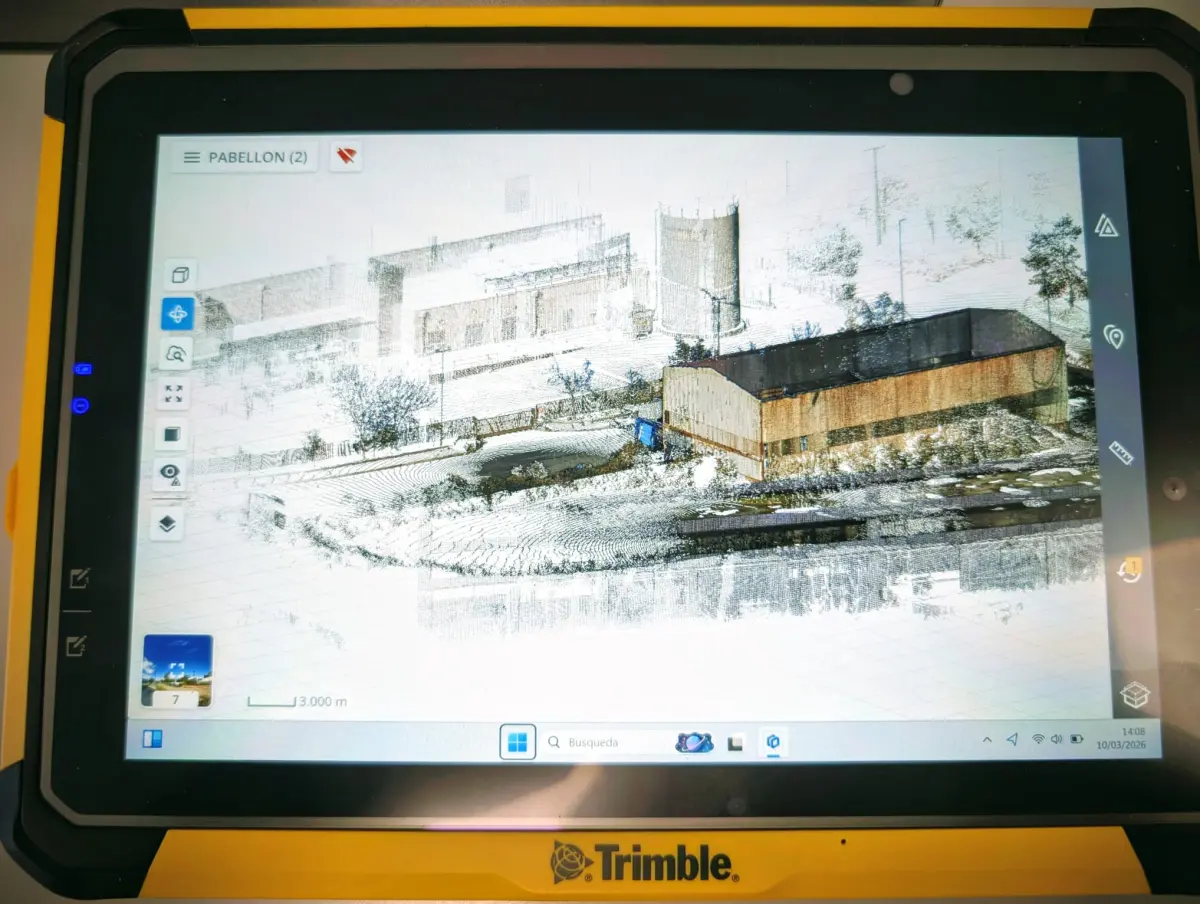

Bestalde, eskaner laser lurtarek (TLS) Trimble X7 bezalakoek milioika puntu kapturatzen dituzte posizio finkoetik, ingurunea 360 gradutan eskaneatuz. Instalazio industrialak eskaneatzeko, planta osoak, egitura handiak eta espazio arkitektonikoak eskaneatzeko erabiltzen dira. Irismen-barrutia 0,6tik 80 metrora da, 10 metrora gutxi gorabehera 4 mm-ko zehaztasunarekin.

Puntuz puntuko alderapen zuzena

Ondoren bi teknologien arteko desberdintasun praktikoak xehatzen ditugu, industriarako 3D eskaner mota bat aukeratzerakoan gehien axola duten alderdietan.

Zehaztasuna eta bereizmena

Hau da nahasmen gehien dagoen puntua. 3D eskaner industrial baten zehaztasunari buruzko erantzuna guztiz ekipo zehatzaren eta lan-bolumenaren araberakoa da.

Mahaimeko argi egituratuko eskanerrek, bolumen txikietan (100-300 mm-ko ikuspen-eremua), ±0,01 eta ±0,05 mm arteko zehaztasunak lor ditzakete. Pieza txikietan zehaztasun absolutuaren errege dira: erlojugintza-osagaiak, dentalak, tresna txikiak, elektronika.

Goi-mailako laser eskaner eramangarriek, HandyScan MAX bezalakoek, ±0,15 mm-ko zehaztasuna lortzen dute 0,04 mm-ko bereizmenarekin, eta zentimetro gutxitik metro batzuetarako piezak eskaneatu ditzakete. Ez dute mahaimeko eskaner baten bereizmen muturrekoaren pareko lortzen pieza txikietan, baina aplikazio industrial gehienentzat (mekanizazioa, galdaketa, tresneria, dimentsio-kontrola) nahikoa baino gehiagoko zehaztasuna eskaintzen dute eta polifuntzionaltasun parekaezinarekin.

Eskaner laser lurtarek hainbat milimetroko zehaztasunak dituzte, arkitektura, instalazio eta Scan to BIM proiektuetarako egokiak, baina ez piezen metrologiarako.

Kaptura-abiadura

Argi egituratuko eskanerrek milioika puntu kapturatzen dituzte proiekzio bakoitzean segundo-zatitan. Plataforma birakari bidezko mahai-moduan, pieza txiki bat 2-5 minututan eskaneatzen da. Hala ere, pieza handia bada eta posizio anitz behar badira, prozesua moteldu egiten da eskanerra edo pieza berposizionatu eta kapturak lerrokatu behar direlako.

Eskuko laser eskanerrek modu jarraituan kapturatzen dute piezaren inguruan mugitzen diren bitartean, ehunka milatik milioi bat puntu baino gehiagoko kaptura-tasarekin segundoko. Pieza ertain eta handietarako, normalean azkarragoak dira fluxu osoan muntaia edo birlerroketa manualik behar ez dutelako.

Pieza-tamaina optimoa

Hau faktore erabakigarria da zein 3D eskaner industrial den hobea zure kasu zehatzerako erabakitzeko orduan:

• Pieza oso txikiak (10 cm baino gutxiago): Mahaimeko argi egituratu. Bereizmen handienarekin distiratzea lortzen duen tokia da. Zehaztasun handiko pieza txikietarako 3D eskanerra mahaimeko mota erreferentzia da.
• Pieza txikietatik handietara (10 cm-tik 5+ m-ra): Eskuko laser eramangarria. HandyScan MAX bezalako ekipoen lan-barruti naturala. Aplikazio industrial gehienak estaltzen ditu.
• Instalazioak eta egitura handiak (eraikinak, plantak, hoditeriak): Eskaner laser lurtarra (TLS). Trimble X7 bezalako egitura handietarako laser 3D eskanerra horretarako diseinatuta dago, espazio osoak posizio finkoetatik kapturatuz.

Gainazal zailekin portaera (islatzaileak, ilunak)

Bai argi egituratuak bai laserrak zailtasunak dituzte gainazal oso islatzaileekin (kromo leundua, elkartu gabeko aluminioa, ispiluak) eta gainazal oso ilun edo xurgatzaileekin (goma beltza, plastiko ilun batzuk).

Praktikan, irtenbide estandarra spray agerian-jartzaile mate iragankor bat aplikatzea da (titanio-partikulak edo antzekoak), mikra gutxiko geruza opako bat sortzen duena, piezaren geometriari eragiten ez diona eta erraz kentzen dena zapi batekin edo aire konprimatuarekin. Azken belaunaldiko laser urdineko eskanerrek —HandyScan MAX bezalakoek— laser gorri zaharreko ereduek baino hobeto kudeatzen dituzte akabera metaliko erdi-islatzaile batzuk, kasu askotan prestaketa-beharra murriztuz. Baina gainazal muturretan (ispilua, kromo distiratsua), prestaketa beharrezkoa izaten jarraitzen du edozein teknologiarekin.

Eramangarritasuna eta in situ erabilera

Hemen desberdintasuna argia da. Eskuko laser eskaner eramangarriak piezara joateko diseinatuta daude, ez pieza eskanerrara etor dadin. Ordenagailu eramangarri batera konektatzen dira eta plantan, obran, tailerrean edo kanpoan erabil daitezke. Aukera naturala dira pieza mugitu ezin denean (instalatutako makineria, egiturak, tamaina handiko osagaiak).

Mahaimeko argi egituratuko eskanerrek ingurune kontrolatua behar dute: argiztapen egonkorra, bibrazioen gabezia eta pieza plataforman jarrita. Argi egituratuko bertsio eramangarriak daude, baina orokorrean eskuko laser eskanerrak sendoagoak eta moldagarriagoak dira industria-ingurune errealetarako (hautsa, bibrazioak, argiztapen-aldaketak).

Ekipoaren eta zerbitzuaren kostua

3D eskaner industrial baten kostua izugarri aldatzen da. Mahaimeko argi egituratuko eskanerrak milaka euro gutxietatik (mahai-gaineko oinarrizko ereduak) 50.000 euro baino gehiagora (goi-mailako sistema metrologikoak). Laser eskaner eramangarri profesionalak 30.000 eta 100.000 euro baino gehiago artean mugitzen dira. Trimble X7 bezalako eskaner lurtar batek goi-mailantzat antzeko barrutia du.

Egunero eskaneatu beharrik ez baduzu, kanpoko 3D eskaneatu zerbitzu bat kontratatzea aukera ekonomikoki adimentsuena izaten da normalean. Zerbitzuaren kostua proiektuaren konplexutasunaren araberakoa da, ez ekipoaren prezioaren arabera. Gure 3D eskaneatu industrial prezioen gidan aurrekontua zehazten duten faktoreak azaltzen ditugu.

Noiz aukeratu argi egituratu

Argi egituratua aukerarik onena da baldintza hauek betetzen direnean:

• Bereizmen muturrekoa behar duten pieza oso txikiak: erlojugintza-osagaiak, dentala, bitxigintza, elektronika, mikro-tresneria. 0,02 mm-tik beherako bereizmenak behar badituzu, mahaimeko eskanerra da zure aukera onena.
• Laborategiko edo metrologia-gelako ingurunea: argiztapena, tenperatura eta bibrazioak kontrolatu ditzakezunean, argi egituratua errendimendu gorenean aritzen da.
• Produkzioko serie errepikakorrak: argi egituratuko sistema batzuk produkzio-lerroan integratzen dira pieza txikien dimentsio-kalitatearen kontrol automatizaturako.
• Testura eta kolorea: argi egituratuko eskaner askok kalitate handiko testura fotografikoa kapturatzen dute, ondare, produktu-diseinu edo dokumentazio bisualerako erabilgarria.

Noiz aukeratu laserra

Laser teknologia hobetsia da honako hauetan:

• Pieza instalatuta dago eta ezin da mugitu: plantan dagoen makineria, muntatutako moldeak, tamaina handiko osagaiak. Laser eskaner eramangarriak objektura joaten da.
• Tamaina-barrutia aldakorra da: gaur 20 cm-ko pieza bat eskaneatzen baduzu eta bihar 3 metroko bat, eskuko laser eramangarri batek barruti osoa estaltzen du ekipoa aldatu gabe.
• Ingurunea industriala da: hautsa, bibrazioak, argiztapen aldakorra, espazio estuak. Eskuko laser eskanerrak baldintza hauetan funtzionatzeko diseinatuta daude.
• Instalazio osoak eskaneatu behar dituzu: planta industrialak, produkzio-lerroak, makina-gelak. Eskaner lurtar batek (TLS) milioika metro kubiko kapturatzeko tresna egokia da ordu gutxitan.
• Pieza industrialen alderantzizko ingeniaritza: 3D eskaneatuarekin alderantzizko ingeniaritza proiektu gehienetarako, goi-mailako laser eramangarri baten zehaztasuna nahikoa baino gehiago da.

Zein teknologia erabiltzen du PROMECADek

PROMECADen laser teknologiarekin lan egiten dugu gure bi eskaneatu-ekipoetan:

• Creaform HandyScan MAX (laser urdin eramangarria): pieza industrialen 3D eskaneaturako. ±0,15 mm-ko zehaztasuna, 0,04 mm-ko bereizmena. Zentimetro gutxitik metro batzuetarako piezak estaltzen ditu. Alderantzizko ingeniaritza, dimentsio-kontrola, tresneria digitalizazioa, moldeak eta edozein osagai mekaniko motarako erabiltzen dugu.
• Trimble X7 (eskaner laser lurtarra): instalazioen 3D eskaneaturako, planta industrialak eta azpiegitura handiak. 0,6tik 80 metrora barrutia, 10 metrora gutxi gorabehera 4 mm-ko zehaztasunarekin.

Laser teknologia aukeratzen dugu gure bezeroek eskatzen dituzten aplikazio industrial ia guztiak estaltzen dituelako: pieza mekanikoak, tresneriak, injekzio-moldeak, instalazioak, egiturak. Laserraren polifuntzionaltasuna eta eramangarritasuna funtsezkoak dira gure lanaren zatirik handiena in situ egiten denean, bezeroaren plantan.

Hala ere, zintzo gara: bezero batek milimetro gutxiko piezak bereizmen mikrometrikoarekin eskaneatu behar baditu —adibidez, mikro-osagai elektronikoak edo dental piezak—, mahaimeko argi egituratuko eskaner batekin zerbitzu bat bilatzea gomendatuko diogu, tamaina-barruti horretarako teknologia egokia delako. Gure lana proiektu bakoitza tresna onenarekin konpontzea da, eskuan dugunarekin ez.

Galdera ohikoak

Zein da argi egituratuko 3D eskaner baten eta laser baten arteko desberdintasun nagusia?

Argi egituratuko eskanerrak marra-ereduak proiektatzen ditu gainazalean eta geometria kalkulatzen du eredu horien deformaziotik. Laser eskanerrak laser-lerro bat igortzen du eta distantzia triangulazioz edo hegaldi-denboraz neurtzen du. Argi egituratuak bereizmen handiagoa eskaintzeko joera du pieza txikietan ingurune kontrolatuan, laserra aldiz polifuntzionalagoa da erabilera eramangarrirako, pieza handietarako eta benetako industria-inguruneetarako.

Zein zehaztasun du 3D eskaner industrial batek?

Ekipoaren araberakoa da. HandyScan MAX bezalako goi-mailako laser eskaner eramangarri batek ±0,15 mm lortzen du 0,04 mm-ko bereizmenarekin. Mahaimeko argi egituratuko eskanerrek ±0,01-0,05 mm lor dezakete bolumen txikietan. Eskaner lurtar batek (Trimble X7) gutxi gorabehera 4 mm eskaintzen du 10 metrora, instalazioentzat pentsatua eta ez piezen metrologiarako.

Zein 3D eskaner mota da hobea zehaztasun handiko pieza txikietarako?

Bereizmen muturrekoa behar duten zentimetro gutxiko piezentarako (mikro-osagaiak, dentala, bitxigintza), mahaimeko argi egituratuko eskanerra da aukerarik onena. Zehaztasun submilimetrikoa eta eramangarritasuna behar duten tamaina ertaineko pieza industrialetarako, goi-mailako eskuko laser eskanerra praktikoagoa eta polifuntzionalagoa da. Gakoa piezaren tamaina eta beharrezko bereizmen-maila da.

Laser eskaner batek gainazal islatzaileak edo oso ilunak kaptura ditzake?

Gainazal oso islatzaileak eta oso ilunak erronka bat dira bi teknologietarako. Irtenbide estandarra pieza kaltetu ez duen spray agerian-jartzaile mate iragankor bat aplikatzea da. Azken belaunaldiko laser urdineko eskanerrek akabera erdi-islatzaile batzuk hobeto kudeatzen dituzte, baina gainazal muturretan (kromo leundua, ispilua), prestaketa beharrezkoa izaten jarraitzen du edozein eskaner motarekin.

Galdetu zein teknologia den onena zure kasurako

3D eskaneatu proiektu bat baduzu eta ez badakizu zein teknologia behar duzun, kontatu zure kasua. Esango dizugu zein eskaner mota den zure pieza edo instalaziorako egokiena, eta konpromisorik gabeko aurrekontu bat emango dizugu. Behar duzuna gure ekipoen barrutitik kanpo badago, gardentasun osoz esango dizugu eta irtenbide zuzenera bideratuko zaituztegu.

Gure kontaktu orritik idatz diezagukezu edo zuzenean deitu. 24 ordutan erantzungo dizugu. Eta eskaneatu ondoren zer gertatzen den jakin nahi baduzu —puntu-hodeitik CAD eredura nola igarotzen den—, kontsultatu gure gida osoa Scan to CAD prozesuari buruz.
