Alderantzizko ingeniaritza 3D eskaneoarekin: zer da, nola funtzionatzen du eta noiz behar duzu
Pieza kritiko bat duzu hamarkadak daramatzana zure ekoizpen-lerroan funtzionatzen. Jatorrizko fabrikatzailea jada ez da existitzen, planorik ez dago, CAD eredurik ez dago eta pieza hainbeste higatu da non operazioa arriskuan jartzen duen. Ezaguna al zaizu? Hau da, hain zuzen, alderantzizko ingeniaritzak 3D eskanerarekin konpontzen duena: objektu fisiko baten benetako geometria kapturatzea eta fabrikatzeko prest dagoen dokumentazio tekniko oso bihurtzea. Artikulu honetan prozesu osoa azaltzen dizugu, eskaneatzetik azken entregatuetara arte, PROMECADen dugun esperientziako benetako kasuekin.
Zer da alderantzizko ingeniaritza (eta zer ez da)?
Alderantzizko ingeniaritza dagoeneko existitzen den objektu fisiko batetik abiatuz bere eredu digitala, planoak eta berriz ekoizteko edo aldatzeko beharrezko dokumentazio guztia lortzeko prozesua da. Ohiko diseinu-prozesuaren aldean —non ideia batetik planora eta planotik piezara joaten den—, hemen bidea kontrakoa da: piezatik planora.
Testuinguru industrialean, zer den alderantzizko ingeniaritza 3D eskanerarekin aipatzen dugunean, zehaztasun handiko eskaneaketa tridimensionala (laserra, argi egituratua edo fotogrametria) erabiltzeaz ari gara objektuaren gainazaleko milioika puntu kapturatzeko. Puntu horiek prozesatu egiten dira CAD eredu parametriko edo gainazal-eredu bat lortu arte, jatorrizko ingeniariak sortuko zuenaren baliokidea.
Ez da produktu bat kopiatzea patenteak saihesteko. Ohiko mitoa da hori. Industria-praktikan, alderantzizko ingeniaritza pieza propio edo jabetza publikokoetan aplikatzen da: fabrikatzailea desagertu den makineriako osagaiak, higatu diren tresna bereziak, edo eguneratu behar diren jabetza-diseinuak. Aeronautika edo automozio bezalako sektore zorrotzetan ohikoa den tresna teknikoa da, hutsetik diseinatzea bezain legitimoa, eta kasu askotan aukera bideragarri bakarra da.
Lan-fluxu honetarako nazioartean erabiltzen den termino teknikoa Scan to CAD da: objektu fisiko bat eskaneatuz eta kaptura hori fabrikaziorako prest dagoen CAD eredu natiboa bihurtuz. Zer den Scan to CAD eta zertarako balio duen galdetzen baduzu, erantzun laburra hau da: informazio digitalik ez duen edozein pieza berreskuratu, dokumentatu edo hobetzeko balio du.
Noiz behar duzu alderantzizko ingeniaritza?
Egoera oso zehatzak daude non alderantzizko ingeniaritza aukera bat izatetik irtenbide bakarra izatera pasatzen den. Hauek dira ohikoenak gure eguneroko lanean 3D eskaneaketa industriala egiten:
Pieza apurtu egin da eta hornitzailerik ez dago
Kasu klasikoa da. 80ko edo 90eko hamarkadako makina bateko osagai bat huts egiten du, fabrikatzailearekin harremanetan jartzen zara eta itxi egin zuela konturatzen zara, beste enpresa batek xurgatua izan zela edo erreferentzia hori jada ez duela fabrikatzen. Geratzen den pieza bakarra eskuan daukazuna da, agian hautsita edo higatuta. Alderantzizko ingeniaritzaren bidez jatorrizko geometria kaptura dezakegu, higadura edo haustura konpentsatu, eta edozein tailerrek mekaniza dezan beharrezko dokumentazioa sortu.
Ez dago planorik ez dokumentazio teknikorik
Fabrika askotan, batez ere hamarkada batzuk daramatzatenetan, jatorrizko planoak galdu egin dira, inoiz ez ziren digitalizatu, edo zuzenean inoiz ez ziren existitu pieza artisanalki fabrikatu zelako. Dokumentaziorik gabeko pieza mekanizatuen alderantzizko ingeniaritzak hasieratik dokumentazio tekniko osoa sortzea ahalbidetzen du: 3D eredua, kotatutako 2D planoak, tolerantziak eta materialaren zehaztapenak. Gida espezifiko bat prestatu dugu jatorrizko planorik gabeko pieza bat nola digitalizatu prozesu osoa xehetasunez azalduz.
Lehendik dagoen diseinu bat hobetu behar duzu
Batzuetan piezak funtzionatzen du baina hobeto funtziona lezake. Agian pisua murriztu behar duzu, materiala aldatu (adibidez, altzairutik aluminiora edo polimero tekniko batera pasatu), edo bi osagai bat bakarrean integratu. Horretarako guztirakoa, lehen urratsa uneko geometriari fidela den CAD eredu bat izatea da. Hortik aurrera, talde teknikoak aldaketak proposatu ditzake interfazeak eta ainguratze-puntuak bat datozela ziurtasunarekin.
Makineria zaharraren ordezko piezak fabrikatu nahi dituzu
Makineria zaharraren ordezko piezen 3D eskaneaketa eskaera handieneko aplikazioetako bat da. Elikadura, papera, siderurgia edo energia bezalako sektoreetan, ohikoa da 30 edo 40 urteko ekipoak aurkitzea, oraindik produktiboak direnak baina jatorrizko ordezko piezak jada ez direnak existitzen. Pieza eskaneatu, CAD eredua sortu eta egungo teknologiekin fabrikatu (CNC mekanizazioa, zehaztasunezko galdaketa, fabrikazio gehigarria) askotan azkarragoa eta merkeagoa da ordezkapen bateragarri bat bilatzea baino.
Teknologia mota honek aldea egiten duen egoera gehiago ezagutu nahi badituzu, zure fabrikak 3D eskaneaketa behar duen 5 egoera-ri buruzko artikulua gomendatzen dizugu.
Prozesua pausoz pauso: objektu fisikotik CAD eredura
Jende askok uste du pieza bat 3Dn eskaneatzeak dagoeneko fabrikatzeko prest dagoen CAD eredu bat ematen dizula. Ez da horrela. Eskaneaketa ezagutza teknikoa, software espezializatua eta, batez ere, irizpide teknikoa eskatzen duen prozesuaren lehen urratsa baino ez da. PROMECADen, gure piezen 3D eskaneaketa-ko lan-fluxuak fase hauek jarraitzen ditu:
Eskanerra piztu aurretik, pieza aztertzen dugu: neurriak, materiala, gainazal-akabera, gune kritikoak eta espero diren tolerantziak. Eskaneaketa-teknologiarik egokiena erabakitzen dugu (eskuko laserra, mahaiko argi egituratua, pieza handietarako fotogrametria) eta erreferentzia-markagailuak aplikatu behar diren ala ez. Pieza higatuta edo kaltetuta dagoen ere ebaluatzen dugu eta zein gunetan, ondorengo berreraikitze-erabakiak baldintzatuko dituelako.

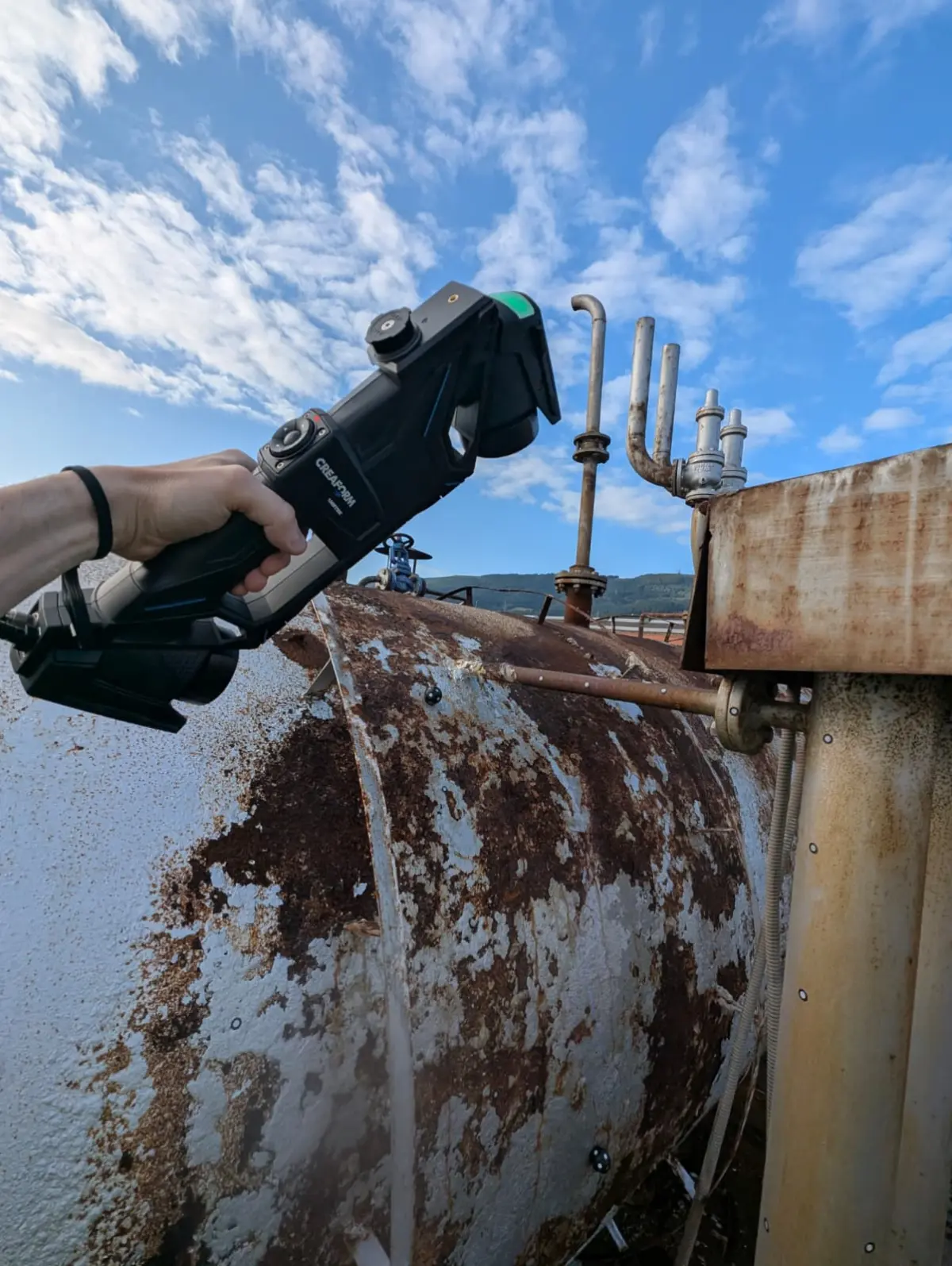

Piezaren eskaneaketa egiten dugu, bere geometria osoa puntu-hodei moduan kapturatuz. Konplexutasunaren arabera, pieza batek 500.000 eta hainbat milioi puntu artean sor ditzake. Gure eskaner eramangarriaren (Creaform HandyScan MAX) zehaztasuna ±0,15 mm-koa da 0,04 mm-ko bereizmenarekin, eta horrek alaka-txaflanak, akordio-erradioak, hariak eta gainazal-ehundurak bezalako xehetasunak kapturatzea ahalbidetzen digu. Pieza bereziki handia bada edo makina batean instalatuta badago, instalazioen 3D eskaneaketa osoa egin dezakegu testuinguru dimentsionala izateko.
Gordindako puntu-hodeia prozesatu behar da: zarata kentzen dugu, sarbide zaileko eremuek eragindako hutsuneak ixten ditugu eta sare poligonal bat sortzen dugu (STL/OBJ) piezaren gainazala triangelu-multzo gisa adierazten duena. Puntu-hodeitik CAD eredura doan bide osoa ulertu nahi baduzu, puntu-hodeitik CAD eredura artikulu espezifiko batean azaltzen dugu. Pieza higatuetarako urrats erabakigarria da, hemen erabakitzen dugulako, bezeroarekin batera, pieza dagoen moduan modelatzen dugun ala higadura konpentsatuz geometria nominala berreskuratzen dugun.
Hau da alderantzizko ingeniaritzaren lanaren muina. Sare poligonalaren gainean, gure teknikariek CAD eredu natiboa eraikitzen dute (STEP, IGES, Parasolid, edo bezeroak behar duen formatu natiboa: Solid Edge, AutoCAD). Ez da bihurtze automatikoa: benetako feature-ak modelatzen dira —estrusioak, iraultza-formak, hustuketa, patroiak— jatorrizko diseinu-asmoa interpretatuz. Simetriak definitzen dira daudenean, erradioak erregularizatzen dira eta zentzua ematen dioten murrizketa geometrikoak aplikatzen dira. Emaitza eredu editagarria da, ez soilik maskara bat.
Sortutako CAD eredua jatorrizko eskaneaketaren sarearekin alderatzen dugu desbideratzeak egiaztatzeko. Kolore-mapa bat sortzen dugu, grafikoki erakusten duena non doitzen den eredua eta non dauden desbideraperiak, eta desbiderapen bakoitza justifikatzen dugu (adibidez, higadura konpentsatzea erabaki genuen gune bat). Egiaztapen-txostena beti entregatzen da azken entregagarriarekin batera.
Pieza fabrikatzea helburu bada, 3D eredua ez da nahikoa: tolerantziekin kotatutako 2D planoak, gainazal-akaberak, material-zehaztapenak eta fabrikazio-oharrak behar dituzu. PROMECADen ISO arauaren araberako plano osoak sortzen ditugu, tailerrera bidaltzeko prest. Bezeroak CNC fitxategiak behar baditu, formatu egokiak ere sortzen ditugu (DXF, DWG, CAM-erako STEP).
Zer entregatzen zaio bezeroari?
Gure bezeroek gehien baloratzen duten alderdietako bat entregagarrien argitasuna da. Alderantzizko ingeniaritzako proiektu bat osatzen dugunean, ohiko paketeak honako hauek biltzen ditu:
- 3D eredu parametrikoa bezeroak behar duen formatuan (STEP, IGES, Solid Edge, AutoCAD). Eredu natiboa da, editagarria, eragiketa-zuhaitzarekin.
- Sare poligonala prozesatutako eskaneatzetik (STL, OBJ) piezaren benetako egoeraren dimentsio-erreferentzia gisa.
- Kotatutako 2D planoak (PDF, DWG, DXF) tolerantziekin, gainazal-akaberekin eta material-zerrendarekin, tailerrera bidaltzeko prest.
- Dimentsio-egiaztapenaren txostena CAD ereduaren eta jatorrizko eskaneaketaren arteko desbideratze-maparekin.
- Fabrikaziorako fitxategiak (DXF laser-ebaketrako, STEP CNC mekanizaziorako, STL 3D inprimaziorako), proiektuak behar badu.
- Txosten teknikoa material, fabrikazio-prozesu eta ohar garrantzitsuen gomendioekin.
Entregagarrien sakontasuna bezeroaren beharren araberakoa da. Badaude proiektuak non 3D eredua bakarrik behar den simulazio bat egiteko, eta beste batzuk non fabrikazio-dokumentazio osoa behar den pieza zuzenean mekanizatzera doanean. Proiektu bakoitzaren hasierako fasean zehazki zer entregatuko den, epeak eta aurrekontua definitzen ditugu. Gehiago jakin nahi baduzu edo kasu zehatz bat kontsultatu, gure kontaktu orritik idatz diezagukezu.
Benetako kasuak: alderantzizko ingeniaritza industrian
Teoria ondo dago, baina alderantzizko ingeniaritzaren balioa benetan ulertzen den lekua benetako proiektuetan da. Hiru kasu anonimizatu baina adierazgarri partekatzen ditugu, Espainiako 3D eskanerarekin alderantzizko ingeniaritza enpresa gisa dugun lanaren adierazgarri.
1. kasua: Ponpa zentrifugorako inpultsore-a planta kimikorako
Sektorea: Industria kimikoa — Pieza: Ponpa zentrifugoaren inpultsore itxia, 320 mm-ko diametroa, galdaketa herdoilgaitza.
Arazoa: Jatorrizko inpultsoreak 18 urte zeraman zerbitzuan eta paletan higadura larria zuen. Ponparen fabrikatzailea beste talde batek xurgatu zuen eta jada ez zuen eredu horrentzako ordezko piezarik hornitzen. Ponpa berri oso bat erosteak 35.000 euro baino gehiagoko kostua eta 14 asteko entrega-epea zekarren.
Irtenbidea: Inpultsorea gure Creaform HandyScan MAX-arekin eskaneatu genuen (±0,15 mm zehaztasuna, 0,04 mm bereizmena). CAD modelatzea bereziki delikatua izan zen, paleten profilak berreraiki behar zirelako higadura konpentsatuz. Bezeroaren mantentze-taldearekin lan egin genuen profil nominala definitzeko, gutxien kaltetutako eremuetatik eta ponparen jatorrizko errendimendu-kurbatik abiatuta. STEP eredua, 2D planoak eta CF8M galdaketa (AISI 316 baliokidea) zehaztasunezko galdaketarako dokumentazioa entregatu genituen.
Emaitza: Pieza tokiko galdategi batean fabrikatu zen 4 astetan, ordezko pieza berriaren %40 baino kostu txikiagoan. Ponpak bere errendimendu nominala berreskuratu zuen.
2. kasua: 600 tonako prentsarako konformatze-tresneria
Sektorea: Automozio (Tier 2) — Pieza: Erremienta-altzairuzko estanpatze-puntzoia eta matrizea, aldakorreko erradioekin geometria konplexua.
Arazoa: Tresneriak 25 urte baino gehiago zituen eta hainbat konponketa jasan zituen. Jatorrizko planoak existitzen ziren baina paper-formatuan, osatu gabe eta kota irakurtezinak zituztenak. Bezeroak ordezko multzo berri bat fabrikatu behar zuen, unekoak pitzadurak zituelako eta ez zuelako konponketa gehiagorik onartzen. CAD eredu fidagarririk gabe, CNC bidezko fabrikazioa bideraezina zen.
Irtenbidea: Bi elementuen (puntzoia eta matrizea) piezen digitalizazioa egin genuen eskuko laser eskanerrarekin. Lan-gainazalak kalitate handiko NURBS gainazal gisa modelatu ziren, egitura-eremuak sólido parametriko gisa modelatu ziren bitartean. Emaitza plano zaharrekin gurutzatu genuen oraindik irakurgarri ziren kota kritikoak balioztatzeko. Ereduak Solid Edge formatu natiboan eta CAM programaziorako STEP fitxategietan entregatu genituen.
Emaitza: Bezeroaren matrizegileek tresneria berria zuzenean gure ereduetatik mekanizatu zuten. Puntzoi eta matrizearen arteko doiketa tolerantzien barruan geratu zen lehen proba batean, eskuzko doiketa beharrik gabe.
3. kasua: Elikadura-industriarako garraiagailuko gidak eta euskarriak
Sektorea: Elikadura — Piezak: 12 albo-gida eta 8 garraiagailu-zintaren euskarri altzairu herdoilgaitz AISI 304ean.
Arazoa: Esneki-fabrika batek ontziratze-lerro bat zabaldu behar zuen, lehendik zegoen garraiagailu-tarte bat errepikatuz. Garraiagailua duela 10 urte itxi zuen tokiko enpresa batek diseinatu eta instalatu zuen. Piezen dokumentazio teknikorik ez zen existitzen. Bezeroak pieza berdinak fabrikatu behar zituen tarte berrirako, lehendik zegoen tartearekin dimentsio-bateragarritasuna bermatuz.
Irtenbidea: 20 piezak in situ eskaneatu genituen, ekoizpen-lerroan bertan, programatutako mantentze-geldialdi batean. Banakako piezen 3D eskaneaketaz gain, tarte osoa eskaneatu genuen posizio erlatiboak eta ainguratze-puntuak kapturatzeko. Pieza guztiak CADean modelatu, banakako planoak eta posizio-erreferentziekin multzo-plano bat sortu genituen.
Emaitza: Piezak laser-ebaketa eta CNC toleste bidez fabrikatu ziren. Tarte berriaren muntaketa geldialdi-egun bakar batean egin zen, ustekabeko doiketa-rik gabe. Bezeroak harrezkero beste tarte batzuen dokumentazioa enkargatu digu, etorkizuneko zabaltze edo hausteketei aurrea hartze aldera.
Noiz merezi du eta noiz ez?
Desleiala litzateke alderantzizko ingeniaritza denerako irtenbidea dela esatea. Badaude argi merezi duen egoerak eta ez duten beste batzuk:
Merezi du honako hauetan:
- Pieza ekoizpenerako kritikoa da eta ez dago hornidura-alternatibarik.
- Makinaren geldialdi-kostua alderantzizko ingeniaritza-proiektuaren kostua nabarmen gainditzen du.
- Etorkizunean hainbat unitate fabrikatu behar dituzu (CAD eredua erreplika bakoitzarekin amortizatzen da).
- Funtzionatzen duen baina optimizazioa behar duen lehendik dagoen diseinu bat hobetu edo egokitu nahi duzu.
- Huts egin aurretik pieza edo ekipo kritikoak dokumentatu behar dituzu kontingentzia-plan gisa.
Agian ez du zentzurik honako hauetan:
- Pieza katalogotik eros dezakezun merkaturatze-osagai estandarra da (errodamendua, junta torikoa, torlojugintza).
- Jatorrizko fabrikatzailea oraindik existitzen da eta ordezko pieza prezio eta epe arrazoizkoetan hornitu dezake.
- Pieza hain sinplea da, non kalibra batekin 10 minututan kota daiteke eta ez du 3D eskaneaketarik behar.
PROMECADen beti egiten dugu aurretiko ebaluazio hau bezeroarekin. Kontsulta bat jasotzen dugunean, lehenengoz aztertzen duguna alderantzizko ingeniaritza benetan irtenbiderik onena den ala bide sinpleago bat dagoen da. Zintzotasun horrek urteetan gurekin lanean daramatzaten bezeroen konfiantza eman digu.
Zergatik aukeratu enpresa espezializatu bat?
Nola funtzionatzen duen 3D eskaneaketa industrialak hardware mailan, prestakuntza teknikoa duen edozeinek ika dezake. Aldea eskaneaketaren ondoren gertatzen denean dago: geometriaren interpretazioa, higadura eta tolerantziei buruzko erabakien hartzea, fabrikazio-irizpidearekin CAD modelatzea eta dokumentazio erabilgarriaren sorrera.
PROMECADen 20 urte baino gehiago daramatzagu industriarako osagai mekanikoak diseinatzen. Esperientzia tekniko hori da gure 3D eskaneaketa zerbitzuetan aldea markatzen duena: pieza bat eskaneatzean, ez dugu soilik geometria ikusten, funtzionaltasuna, muntaia-baldintzak, fabrikazio-prozesuak eta hobekuntza posibleak ikusten ditugu. Azken belaunaldiko ekipoekin eskaneatzea eta irizpide teknikoa konbinatzea da alderantzizko ingeniaritzako proiektu bat benetan entregagarri erabilgarri bihurtzen duena.
Erandioko (Bizkaiatik) operatzen dugu, baina Espainiako iparralde osoan ematen dugu zerbitzua eta, proiektuak hala eskatzen duenean, penintsulako edozein puntura mugitzen gara. Gure 3D eskaneaketa industrialeko ekipoa eramangarria da: zure plantan, zure tailerrean edo gure instalazioetan eskanea dezakegu, kasu bakoitzerako praktikoena denaren arabera.
Ondorioa
Alderantzizko ingeniaritza 3D eskaneoarekin ez da etorkizuneko teknologia bat: gaur egun mota guztietako fabriketan benetako arazoak konpontzen ari den tresna bat da. Dokumentaziorik gabeko pieza bat baduzu, lortzea ezinezkoa den ordezko pieza bat edo eguneratu behar den diseinu bat, Scan to CAD fluxuak fabrikatzeko, hobetzeko edo dokumentatzeko dokumentazio tekniko osoa ematen dizu.
PROMECADen ehunka pieza fisiko bihurtu ditugu fabrikaziorako prest dauden CAD eredu bihurtu. Proiektu bakoitza desberdina da, eta horregatik kasuz kasu lan egiten dugu, prozesua zure benetako beharretara egokituz eta ez alderantziz.
