Ingeniería inversa con escaneo 3D: qué es, cómo funciona y cuándo la necesitas
Tienes una pieza crítica que lleva décadas funcionando en tu línea de producción. El fabricante original ya no existe, no hay planos, no hay modelo CAD y la pieza se ha desgastado hasta el punto de comprometer la operación. ¿Te suena? Esto es exactamente lo que resuelve la ingeniería inversa con escáner 3D: capturar la geometría real de un objeto físico y convertirla en documentación técnica completa, lista para fabricar. En este artículo te explicamos todo el proceso, desde el escaneo hasta los entregables finales, con casos reales de nuestra experiencia en PROMECAD.
¿Qué es la ingeniería inversa (y qué no es)?
La ingeniería inversa es el proceso de partir de un objeto físico existente para obtener su modelo digital, sus planos y toda la documentación necesaria para reproducirlo o modificarlo. A diferencia del proceso de diseño convencional —donde se va de la idea al plano y del plano a la pieza—, aquí el camino es el contrario: de la pieza al plano.
En el contexto industrial, cuando hablamos de qué es la ingeniería inversa con escáner 3D, nos referimos a utilizar tecnología de escaneo tridimensional de alta precisión (láser, luz estructurada o fotogrametría) para capturar millones de puntos de la superficie del objeto. Esos puntos se procesan hasta obtener un modelo CAD paramétrico o de superficie, equivalente al que habría generado el ingeniero original.
No se trata de copiar un producto para saltarse patentes. Ese es un mito habitual. En la práctica industrial, la ingeniería inversa se aplica sobre piezas propias o de dominio común: componentes de maquinaria cuyo fabricante ha desaparecido, utillajes únicos que se han desgastado, o diseños propietarios que necesitan actualizarse. Es una herramienta técnica habitual en sectores tan exigentes como la aeronáutica o la automoción, tan legítima como el diseño desde cero, y en muchos casos es la única opción viable.
El término técnico que se usa a nivel internacional para este flujo de trabajo es Scan to CAD: escanear un objeto físico y transformar esa captura en un modelo CAD nativo, listo para fabricación. Si te preguntas qué es scan to CAD y para qué sirve, la respuesta corta es: sirve para recuperar, documentar o mejorar cualquier pieza de la que no existe información digital.
¿Cuándo necesitas ingeniería inversa?
Hay situaciones muy concretas en las que la ingeniería inversa pasa de ser una opción a ser la única solución. Estas son las más frecuentes que vemos en nuestro día a día realizando escaneado 3D industrial:
La pieza se ha roto y no hay proveedor
Es el caso clásico. Un componente de una máquina de los años 80 o 90 falla, contactas al fabricante y resulta que cerró, fue absorbido por otra empresa o simplemente ya no fabrica esa referencia. La única pieza que queda es la que tienes en la mano, posiblemente rota o desgastada. Mediante ingeniería inversa podemos capturar la geometría original, compensar el desgaste o la rotura, y generar la documentación necesaria para que cualquier taller la mecanice.
No existen planos ni documentación técnica
En muchas fábricas, especialmente las que llevan varias décadas operando, los planos originales se han extraviado, nunca se digitalizaron, o directamente nunca existieron porque la pieza se fabricó de forma artesanal. La ingeniería inversa de piezas mecanizadas sin documentación permite crear desde cero toda la documentación técnica: modelo 3D, planos acotados 2D, tolerancias y especificaciones de material. Hemos preparado una guía específica sobre cómo digitalizar una pieza sin planos originales con todo el proceso detallado.
Necesitas mejorar un diseño existente
A veces la pieza funciona pero podría funcionar mejor. Quizá necesitas reducir peso, cambiar de material (por ejemplo, pasar de acero a aluminio o a un polímero técnico), o integrar dos componentes en uno. Para todo ello, el primer paso es tener un modelo CAD fiel a la geometría actual. A partir de ahí, el equipo técnico puede proponer modificaciones con la certeza de que las interfaces y puntos de anclaje encajan.
Quieres fabricar piezas de repuesto para maquinaria antigua
El escaneo 3D de piezas de repuesto de maquinaria antigua es una de las aplicaciones más demandadas. En sectores como la alimentación, el papel, la siderurgia o la energía, es habitual encontrar equipos de 30 o 40 años que siguen siendo productivos pero cuyos repuestos originales ya no existen. Escanear la pieza, generar el modelo CAD y fabricar con tecnologías actuales (mecanizado CNC, fundición de precisión, fabricación aditiva) es a menudo más rápido y económico que buscar un sustituto compatible.
Si quieres conocer más situaciones concretas en las que este tipo de tecnología marca la diferencia, te recomendamos nuestro artículo sobre las 5 situaciones en las que tu fábrica necesita escaneo 3D.
El proceso paso a paso: del objeto físico al modelo CAD
Mucha gente piensa que escanear una pieza en 3D ya te da un modelo CAD listo para fabricar. No es así. El escaneo es solo el primer paso de un proceso que requiere conocimiento técnico, software especializado y, sobre todo, criterio técnico. En PROMECAD, nuestro flujo de trabajo de escaneado 3D de piezas sigue estas fases:
Antes de encender el escáner, analizamos la pieza: dimensiones, material, acabado superficial, zonas críticas y tolerancias esperadas. Decidimos qué tecnología de escaneo es la más adecuada (láser de mano, luz estructurada de mesa, fotogrametría para piezas grandes) y si necesitamos aplicar marcadores de referencia. También evaluamos si la pieza está desgastada o dañada y en qué zonas, porque eso condicionará las decisiones posteriores de reconstrucción.

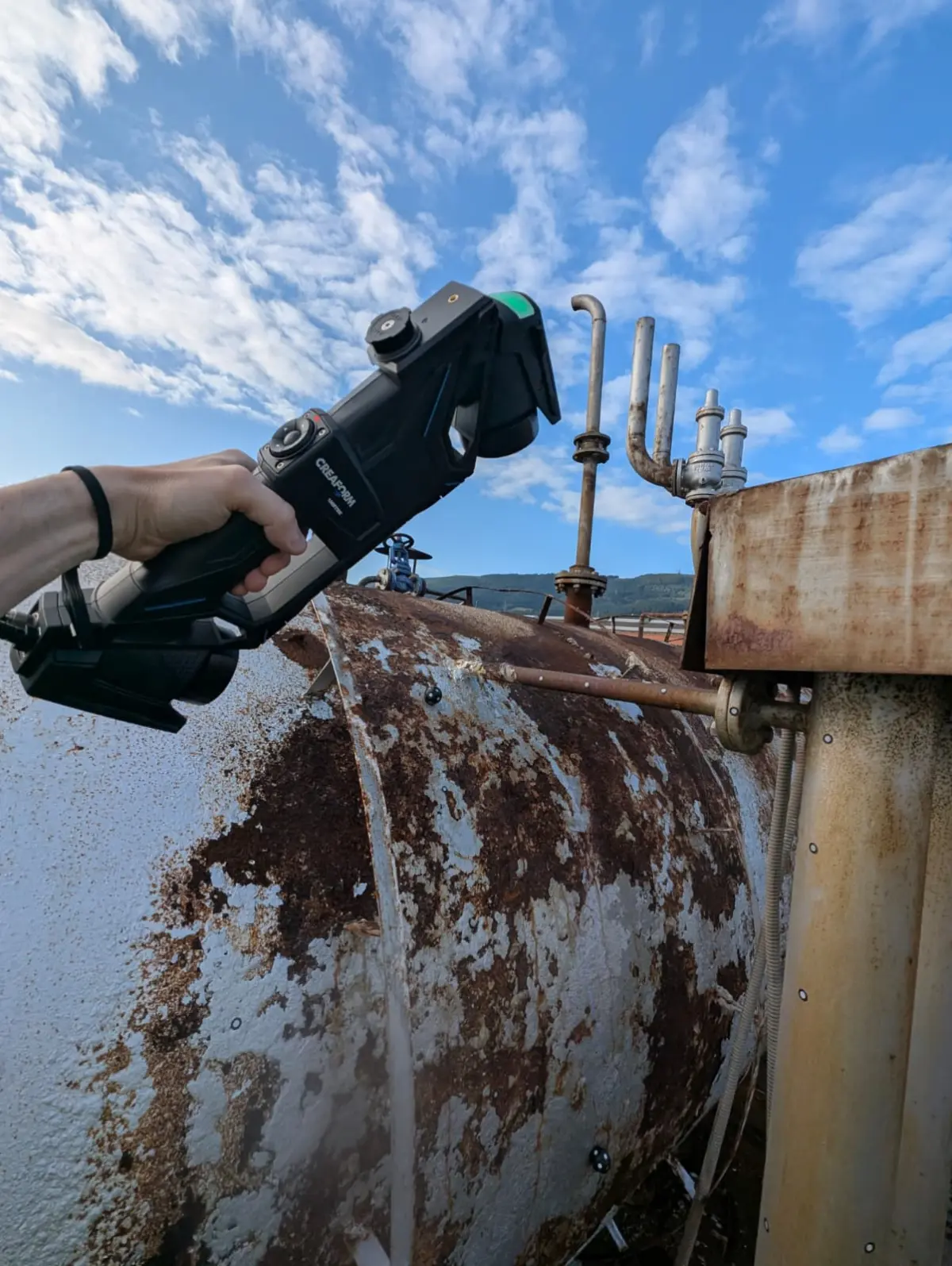

Realizamos el escaneo de la pieza, capturando su geometría completa en forma de nube de puntos. Dependiendo de la complejidad, una pieza puede generar entre 500.000 y varios millones de puntos. La precisión de nuestro escáner portátil (Creaform HandyScan MAX) es de ±0,15 mm con resolución de 0,04 mm, lo que nos permite capturar detalles como chaflanes, radios de acuerdo, roscas y texturas superficiales. Si la pieza es especialmente grande o está instalada en una máquina, podemos realizar el escaneado 3D de instalaciones completas para tener el contexto dimensional.
La nube de puntos en bruto necesita procesarse: eliminamos ruido, cerramos huecos provocados por zonas de difícil acceso y generamos una malla poligonal (STL/OBJ) que representa la superficie de la pieza como un conjunto de triángulos. Si quieres entender en detalle cómo se recorre el camino completo de la nube de puntos al modelo CAD, lo explicamos en un artículo específico. Este paso es crucial para piezas desgastadas, porque es aquí donde decidimos, junto con el cliente, si modelamos la pieza tal como está o si compensamos el desgaste para recuperar la geometría nominal.
Este es el núcleo del trabajo de ingeniería inversa. Sobre la malla poligonal, nuestros técnicos construyen un modelo CAD nativo (STEP, IGES, Parasolid, o el formato nativo que necesite el cliente: Solid Edge, AutoCAD). No se trata de una conversión automática: se modelan features reales —extrusiones, revoluciones, vaciados, patrones— interpretando la intención de diseño original. Se definen simetrías donde las hay, se regularizan radios y se aplican las restricciones geométricas que dan sentido mecánico a la pieza. El resultado es un modelo editable, no solo una cáscara.
Comparamos el modelo CAD generado con la malla del escaneo original para verificar las desviaciones. Generamos un mapa de color que muestra gráficamente dónde el modelo se ajusta y dónde hay diferencias, y justificamos cada desviación (por ejemplo, una zona donde decidimos compensar desgaste). El informe de verificación acompaña siempre al entregable final.
Si el objetivo es fabricar la pieza, el modelo 3D no es suficiente: necesitas planos 2D acotados con tolerancias, acabados superficiales, especificaciones de material y notas de fabricación. En PROMECAD generamos planos completos según norma ISO, listos para enviar a taller. Si el cliente necesita archivos para CNC, generamos también los formatos adecuados (DXF, DWG, STEP para CAM).
¿Qué entregables recibe el cliente?
Uno de los aspectos que más valoran nuestros clientes es la claridad de los entregables. Cuando completamos un proyecto de ingeniería inversa, el paquete habitual incluye:
- Modelo 3D paramétrico en el formato que necesite el cliente (STEP, IGES, Solid Edge, AutoCAD). Es un modelo nativo, editable, con árbol de operaciones.
- Malla poligonal del escaneo procesado (STL, OBJ) como referencia dimensional del estado real de la pieza.
- Planos 2D acotados (PDF, DWG, DXF) con tolerancias, acabados superficiales y lista de materiales, listos para enviar a taller.
- Informe de verificación dimensional con mapa de desviaciones entre el modelo CAD y el escaneo original.
- Archivos para fabricación (DXF para corte láser, STEP para mecanizado CNC, STL para impresión 3D), si el proyecto lo requiere.
- Informe técnico con recomendaciones de material, proceso de fabricación y notas relevantes.
La profundidad de los entregables depende de las necesidades del cliente. Hay proyectos donde solo se necesita el modelo 3D para hacer una simulación, y otros donde se necesita toda la documentación de fabricación porque la pieza va directamente a mecanizar. En la fase inicial de cada proyecto definimos exactamente qué se va a entregar, los plazos y el presupuesto. Si quieres saber más o consultarnos un caso concreto, puedes escribirnos desde nuestra página de contacto.
Casos reales: ingeniería inversa en la industria
La teoría está bien, pero donde realmente se entiende el valor de la ingeniería inversa es en los proyectos reales. Compartimos tres casos anonimizados pero representativos de nuestro trabajo como empresa de ingeniería inversa con escáner 3D en España.
Caso 1: Impulsor de bomba centrífuga para planta química
Sector: Industria química — Pieza: Impulsor cerrado de bomba centrífuga, diámetro 320 mm, fundición inoxidable.
Problema: El impulsor original llevaba 18 años en servicio y presentaba erosión severa en los álabes. El fabricante de la bomba había sido absorbido por otro grupo y ya no suministraba repuestos para ese modelo. Comprar una bomba completa nueva implicaba un coste de más de 35.000 euros y un plazo de entrega de 14 semanas.
Solución: Escaneamos el impulsor con nuestro Creaform HandyScan MAX (precisión ±0,15 mm, resolución 0,04 mm). El modelado CAD fue especialmente delicado porque había que reconstruir los perfiles de los álabes compensando la erosión. Trabajamos con el equipo de mantenimiento del cliente para definir el perfil nominal a partir de las zonas menos dañadas y la curva de rendimiento original de la bomba. Entregamos modelo STEP, planos 2D y la documentación para fundición de precisión en CF8M (equivalente AISI 316).
Resultado: La pieza se fabricó en una fundición local en 4 semanas, a un coste inferior al 40% del repuesto nuevo. La bomba recuperó su rendimiento nominal.
Caso 2: Utillaje de conformado para prensa de 600 toneladas
Sector: Automoción (Tier 2) — Pieza: Punzón y matriz de estampación en acero de herramienta, geometría compleja con radios variables.
Problema: El utillaje tenía más de 25 años y había sufrido varias reparaciones. Los planos originales existían pero en formato papel, incompletos y con cotas ilegibles. El cliente necesitaba fabricar un juego nuevo de repuesto porque el actual presentaba fisuras y no admitía más reparaciones. Sin un modelo CAD fiable, la fabricación por CNC era inviable.
Solución: Realizamos la digitalización de piezas de ambos elementos (punzón y matriz) con escáner láser de mano. Las superficies de trabajo se modelaron como superficies NURBS de alta calidad, mientras que las zonas estructurales se modelaron como sólido paramétrico. Cruzamos el resultado con los planos antiguos para validar cotas críticas que aún eran legibles. Entregamos modelos en formato nativo Solid Edge y archivos STEP para su programación CAM.
Resultado: El matricero del cliente mecanizó el utillaje nuevo directamente desde nuestros modelos. El ajuste entre punzón y matriz quedó dentro de tolerancias a la primera prueba, sin necesidad de retoques manuales.
Caso 3: Guías y soportes de transportador para industria alimentaria
Sector: Alimentación — Piezas: Conjunto de 12 guías laterales y 8 soportes de cinta transportadora en acero inoxidable AISI 304.
Problema: Una fábrica de productos lácteos necesitaba ampliar una línea de envasado, replicando un tramo de transportador existente. El transportador fue diseñado e instalado por una empresa local que había cerrado hacía 10 años. No había documentación técnica de ninguna de las piezas. El cliente necesitaba fabricar piezas idénticas para el tramo nuevo, garantizando compatibilidad dimensional con el tramo existente.
Solución: Escaneamos las 20 piezas in situ, en la propia línea de producción, durante una parada programada de mantenimiento. Además del escaneado 3D de piezas individuales, realizamos un escaneo del tramo completo para capturar las posiciones relativas y los puntos de anclaje. Modelamos todas las piezas en CAD, generamos planos individuales y un plano de conjunto con las referencias de posición.
Resultado: Las piezas se fabricaron por corte láser y plegado CNC. El montaje del tramo nuevo se realizó en un solo día de parada, sin ningún ajuste imprevisto. El cliente nos ha encargado desde entonces la documentación de otros tramos de la línea como prevención ante futuras ampliaciones o roturas.
¿Cuándo merece la pena y cuándo no?
Sería deshonesto decir que la ingeniería inversa es la solución para todo. Hay situaciones en las que merece claramente la pena y otras en las que no tiene sentido:
Merece la pena cuando:
- La pieza es crítica para la producción y no hay alternativa de suministro.
- El coste de parada de la máquina supera con creces el coste del proyecto de ingeniería inversa.
- Necesitas fabricar múltiples unidades a futuro (el modelo CAD se amortiza con cada réplica).
- Quieres mejorar o adaptar un diseño existente que funciona pero necesita optimización.
- Necesitas documentar piezas o equipos críticos como plan de contingencia antes de que fallen.
Puede no tener sentido cuando:
- La pieza es un componente estándar comercial (rodamiento, junta tórica, tornillería) que puedes comprar por catálogo.
- El fabricante original todavía existe y puede suministrar el repuesto a un precio y plazo razonables.
- La pieza es tan sencilla que se puede acotar con un calibre en 10 minutos y no necesita un escaneo 3D.
En PROMECAD siempre hacemos esta evaluación previa con el cliente. Cuando recibimos una consulta, lo primero que analizamos es si la ingeniería inversa es realmente la mejor solución o si hay un camino más sencillo. Esa honestidad nos ha dado la confianza de clientes que llevan años trabajando con nosotros.
¿Por qué elegir una empresa especializada?
Cómo funciona el escaneo 3D industrial a nivel de hardware es algo que puede aprender cualquiera con formación técnica. La diferencia está en lo que ocurre después del escaneo: la interpretación de la geometría, la toma de decisiones sobre desgaste y tolerancias, el modelado CAD con criterio de fabricación y la generación de documentación útil.
En PROMECAD llevamos más de 20 años diseñando componentes mecánicos para la industria. Esa experiencia técnica es lo que marca la diferencia en nuestros servicios de escaneado 3D: cuando escaneamos una pieza, no solo vemos geometría, vemos funcionalidad, condiciones de montaje, procesos de fabricación y posibles mejoras. Es la combinación de escaneado con equipos de última generación y criterio técnico lo que convierte un proyecto de ingeniería inversa en un entregable realmente útil.
Operamos desde Erandio (Bizkaia), pero damos servicio en todo el norte de España y, cuando el proyecto lo requiere, nos desplazamos a cualquier punto de la península. Nuestro equipo de escaneado 3D industrial es portátil: podemos escanear en tu planta, en tu taller o en nuestras instalaciones, según lo que sea más práctico para cada caso.
Conclusión
La ingeniería inversa con escaneo 3D no es una tecnología del futuro: es una herramienta que está resolviendo problemas reales en fábricas de todo tipo, hoy. Si tienes una pieza sin documentación, un repuesto imposible de conseguir o un diseño que necesita actualizarse, el flujo Scan to CAD te da la documentación técnica completa para fabricar, mejorar o documentar.
En PROMECAD hemos convertido cientos de piezas físicas en modelos CAD listos para fabricación. Cada proyecto es diferente, y por eso trabajamos caso a caso, adaptando el proceso a tus necesidades reales y no al revés.
Cuéntanos tu caso y te decimos cómo podemos ayudarte. Puedes escribirnos desde nuestra página de contacto o llamarnos directamente. Te respondemos en menos de 24 horas con una valoración inicial.
