Escaneo 3D en automoción: aplicaciones reales en control de calidad, utillajes y desarrollo de producto
La industria de automoción opera con tolerancias estrictas, plazos ajustados y una cadena de suministro donde cualquier desviación dimensional se amplifica a lo largo de las fases de montaje. En ese contexto, el escaneo 3D para automoción se ha convertido en una herramienta habitual para fabricantes de componentes, matriceros y talleres de utillaje. No es una tecnología experimental: es una solución consolidada que resuelve problemas concretos de control de calidad, documentación de utillajes e ingeniería inversa. En este artículo repasamos las aplicaciones reales que vemos en nuestro trabajo diario con el sector.
Por qué la automoción necesita escaneo 3D
Al igual que en aeronáutica, la fabricación de componentes de automoción combina tres factores que hacen especialmente relevante el escaneo 3D: tolerancias dimensionales muy ajustadas (del orden de décimas de milímetro en muchas piezas), volúmenes de producción elevados (donde un utillaje desviado puede generar miles de piezas fuera de especificación) y requisitos de trazabilidad exigidos por los OEM a toda la cadena de suministro.
Los métodos de control dimensional tradicionales —galgas, calibres pasa/no-pasa, mediciones puntuales con palpador— siguen siendo válidos, pero tienen una limitación fundamental: solo miden puntos discretos. Un escáner 3D captura la geometría completa de la pieza, generando millones de puntos en minutos. Eso permite detectar no solo si una cota está fuera de tolerancia, sino dónde exactamente se está produciendo la desviación, cómo de extensa es y en qué dirección tiende. Para una comparación detallada entre ambos enfoques, te recomendamos nuestro artículo sobre escáner 3D vs CMM (máquina de medición por coordenadas).
Además, la portabilidad de los escáneres actuales permite llevar la metrología directamente a la planta de producción, en lugar de tener que transportar las piezas a una sala de medición climatizada. Esto es especialmente valioso para utillajes que pesan cientos de kilos o para inspecciones que deben realizarse sin sacar la pieza de la línea.
Control de calidad dimensional en fabricación
El escaneo 3D para automoción control de calidad abarca desde la validación de primeras piezas hasta la inspección periódica durante la producción en serie. Cada fase tiene sus particularidades.
Verificación de piezas estampadas

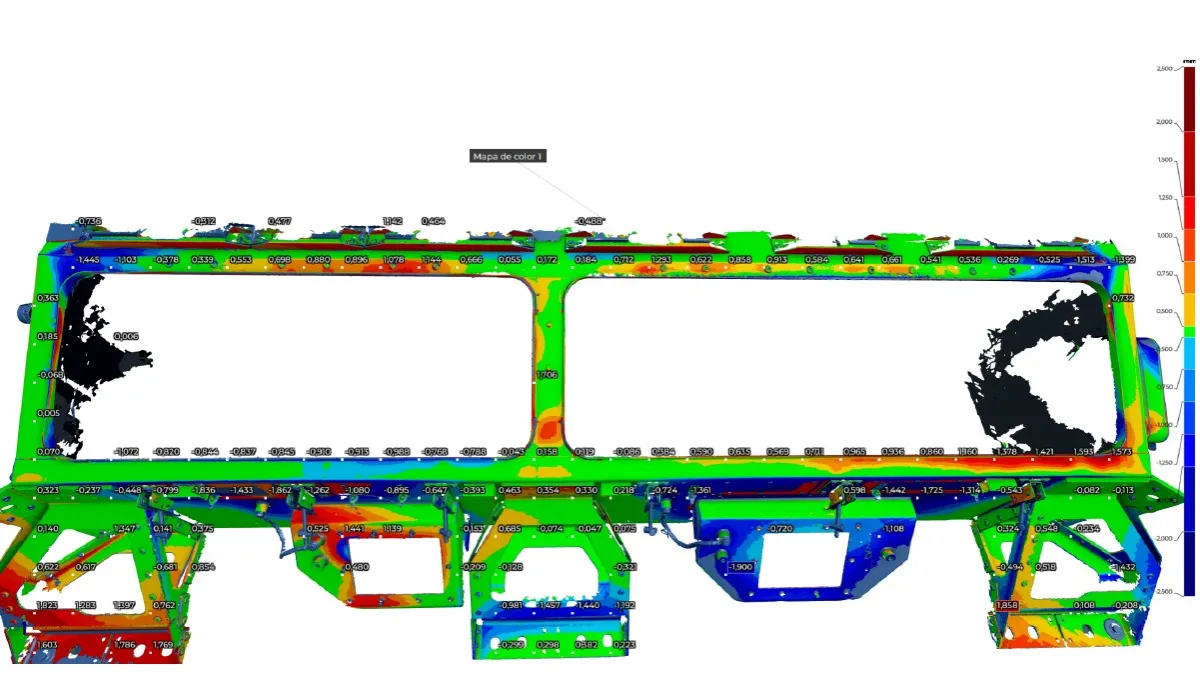

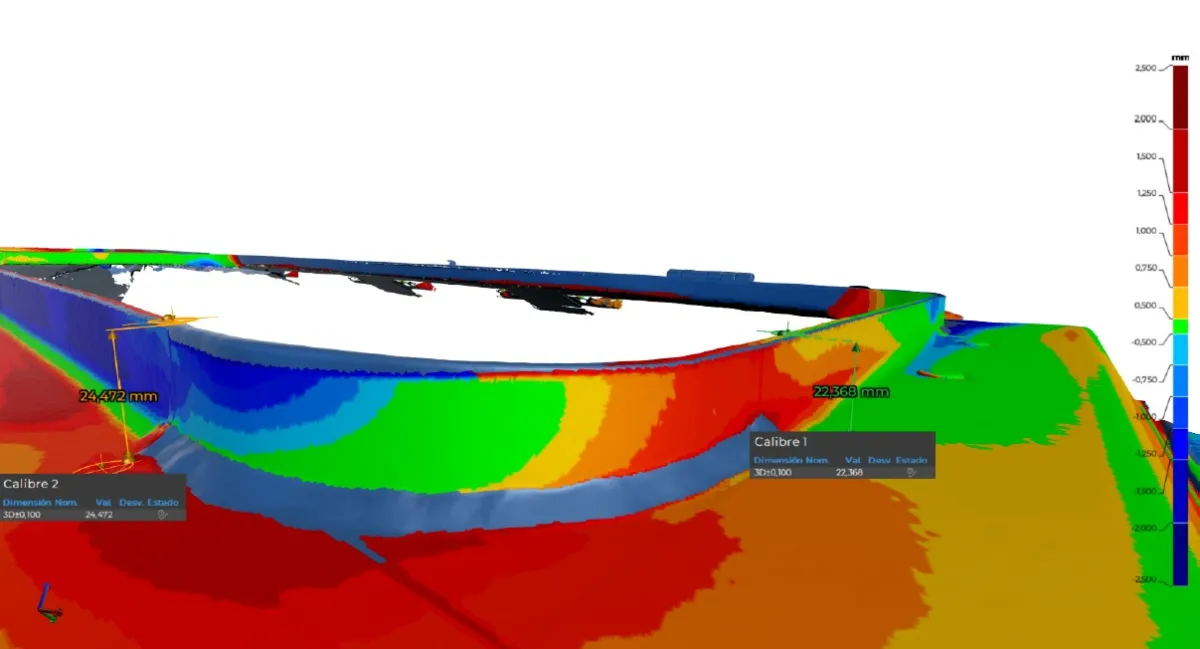

Las piezas de chapa estampada son las más habituales en la estructura y carrocería de un vehículo. Su geometría combina superficies libres con zonas funcionales (taladros de posicionamiento, superficies de soldadura, zonas de encaje) que deben cumplir tolerancias estrictas. El escaneo 3D de carrocerías para control dimensional y de componentes estampados permite generar un mapa de desviaciones completo que muestra, punto por punto, cuánto se separa la pieza real del CAD nominal.
Este análisis es especialmente útil en la fase de puesta a punto del troquel: las primeras piezas estampadas rara vez salen perfectas a la primera, y el mapa de desviaciones indica al matricero exactamente dónde y cuánto hay que corregir el utillaje. Lo mismo aplica cuando, tras miles de golpes, las piezas empiezan a mostrar tendencias que sugieren desgaste del troquel. Profundizamos en este tema en nuestro artículo sobre escaneo 3D de moldes y troqueles.
Inspección de componentes plásticos inyectados
El control dimensional de componentes plásticos en automoción presenta un reto adicional: el plástico se contrae y deforma al enfriarse, y esa deformación no siempre es uniforme ni predecible. Los componentes interiores (paneles de puerta, consolas, conductos de climatización) y exteriores (paragolpes, spoilers, carcasas de faro) deben encajar con precisión en el conjunto del vehículo.
El escaneo 3D permite verificar la pieza inyectada completa, incluyendo zonas de encaje, clips de fijación y superficies de contacto con piezas adyacentes. Si la pieza está fuera de tolerancia, el mapa de desviaciones ayuda a determinar si el problema está en el molde, en los parámetros de inyección (temperatura, presión, tiempo de ciclo) o en la contracción del material. Para más contexto sobre esta técnica, consulta nuestro artículo sobre control de calidad dimensional con escáner 3D.
Validación de prototipos y primeras piezas
En la fase de desarrollo, el escaneo 3D para homologación de piezas de automoción permite verificar si los prototipos y las primeras piezas de serie cumplen las especificaciones antes de dar el visto bueno a la producción. Este es un momento crítico: detectar un problema aquí evita tener que corregirlo cuando la línea ya está en marcha, con el coste que eso implica.
La digitalización 3D de prototipos de vehículos también se utiliza para verificar el encaje entre componentes de diferentes proveedores. Cuando varias piezas de distintos Tier 1 deben montarse juntas en el vehículo, escanear cada una y simular el ensamblaje digitalmente permite anticipar problemas de encaje antes de que lleguen a la línea de montaje del OEM.
Digitalización de utillajes de producción
Los utillajes son el corazón de la producción en automoción. Matrices, troqueles, fixtures de soldadura, calibres de verificación: son los elementos que garantizan que cada pieza sale igual que la anterior. Documentarlos digitalmente no es un lujo, es una necesidad operativa.
Matrices de estampación y utillajes de soldadura
El escaneo 3D de utillajes y matrices de estampación tiene dos aplicaciones principales. La primera es el control de desgaste: comparar el estado actual de la matriz contra su CAD nominal (o contra un escaneo anterior) para cuantificar cuánto material se ha perdido y dónde. La segunda es la documentación: muchos utillajes que llevan años en producción no tienen documentación CAD actualizada, ya sea porque se han modificado con retoques manuales o porque los planos originales se han perdido.
En utillajes de soldadura (fixtures, plantillas de posicionamiento), el escaneo 3D permite verificar que los puntos de apoyo y los posicionadores están donde deben estar. Un fixture que se ha deformado ligeramente tras miles de ciclos de soldadura puede provocar desviaciones en la geometría del conjunto soldado que, acumuladas, superan la tolerancia del OEM.
Calibres y fixtures de montaje
Los calibres de verificación y los fixtures de montaje también se desgastan y deforman con el uso. Un calibre que no está en condiciones puede dar por buenas piezas que están fuera de tolerancia, o rechazar piezas que son correctas. El escaneo periódico de estos elementos permite verificar que siguen siendo fiables y, si no lo son, generar la documentación necesaria para fabricar uno nuevo.
Si quieres conocer más situaciones donde el escaneo 3D aporta valor en planta, te recomendamos nuestro artículo sobre las 5 situaciones en las que tu fábrica necesita escaneo 3D.
Ingeniería inversa de piezas descatalogadas
La ingeniería inversa de piezas de automóvil descatalogadas es una realidad habitual en el sector. Los fabricantes de vehículos mantienen la obligación de suministrar repuestos durante un periodo determinado, pero pasado ese plazo, las piezas dejan de fabricarse. Cuando un componente descatalogado falla en un vehículo que sigue en servicio —ya sea un turismo de colección, un vehículo industrial o una flota de transporte—, la ingeniería inversa es a menudo la única vía para obtener un repuesto.
El proceso consiste en escanear la pieza existente (aunque esté desgastada o dañada), reconstruir el modelo CAD paramétrico con criterio técnico y generar la documentación de fabricación necesaria. En PROMECAD, nuestros técnicos trabajan en Solid Edge y AutoCAD para modelar piezas que van desde soportes y casquillos hasta carcasas completas de mecanismos. La clave está en no limitarse a copiar la geometría escaneada, sino en interpretar la intención de diseño original: regularizar superficies, definir simetrías donde las hay y asignar tolerancias coherentes con la función de la pieza. Para más detalle sobre este proceso, consulta nuestra guía completa de ingeniería inversa con escaneo 3D.
Este servicio es especialmente demandado por talleres de vehículos clásicos, empresas de mantenimiento de flotas y, cada vez más, por fabricantes de Tier 2 que necesitan reproducir componentes de utillajes cuya documentación se ha perdido.
PROMECAD y el tejido industrial vasco de automoción
El País Vasco concentra una de las mayores densidades de fabricantes de componentes de automoción de toda España. Decenas de empresas Tier 1 y Tier 2 operan en un radio de pocos kilómetros, produciendo desde piezas estampadas y mecanizadas hasta conjuntos soldados y componentes plásticos para los principales OEM europeos.
PROMECAD opera desde Erandio (Bizkaia), en el centro de este tejido industrial. Llevamos más de 20 años trabajando en diseño mecánico industrial, y desde 2024 hemos incorporado equipos de escaneado 3D de última generación para dar respuesta a las necesidades de nuestros clientes en automoción y otros sectores. Nuestro escáner portátil Creaform HandyScan MAX (precisión ±0,15 mm, resolución 0,04 mm) nos permite trabajar directamente en las plantas de nuestros clientes, sin necesidad de que las piezas o utillajes salgan de la fábrica.
La proximidad física es importante en automoción, donde los plazos son ajustados y la capacidad de reacción marca la diferencia. Pero lo que realmente aporta valor es la combinación de capacidad de escaneo con criterio técnico de diseño: cuando escaneamos un utillaje, no solo capturamos geometría, sino que entendemos la función de cada superficie, los requisitos de fabricación y las implicaciones de una desviación dimensional. Esa experiencia técnica es lo que nos permite entregar resultados directamente aplicables, no solo datos en bruto.
Caso práctico: digitalización de utillaje de soldadura para línea de montaje
Caso: Digitalización y verificación de fixture de soldadura robotizada
Sector: Automoción (Tier 1) — Utillaje: Fixture de soldadura por puntos para subconjunto de carrocería, estructura de acero con 24 posicionadores y 8 puntos de apoyo regulables.
Situación: El cliente disponía de dos fixtures idénticos para la misma referencia de pieza, utilizados en turnos alternos. Tras varios meses de producción, detectaron que las piezas soldadas en uno de los fixtures mostraban desviaciones dimensionales ligeramente mayores que las del otro. La sospecha era que el fixture se había deformado, pero las mediciones manuales con palpador no eran concluyentes porque solo podían verificar puntos individuales.
Proceso: Escaneamos ambos fixtures completos directamente en la célula de soldadura, durante el cambio de turno del fin de semana. Capturamos la posición de todos los posicionadores, puntos de apoyo y superficies de referencia. Alineamos ambos escaneos contra el CAD nominal y generamos mapas de desviaciones comparativos. El análisis reveló que el fixture problemático tenía una deformación de 0,4 mm en la zona central de la base, probablemente causada por un impacto accidental durante un cambio de referencia. Esta deformación desplazaba tres posicionadores lo suficiente como para provocar la desviación que el cliente detectaba en las piezas.
Resultado: Con el informe de desviaciones, el equipo de mantenimiento del cliente pudo corregir la deformación de forma localizada, reposicionando los elementos afectados y verificando el resultado con un segundo escaneo. El fixture volvió a producir piezas dentro de tolerancia sin necesidad de fabricar uno nuevo. Todo el proceso se completó en un fin de semana, sin afectar a la producción.
Preguntas frecuentes
¿Qué precisión tiene el escaneo 3D para control de calidad en automoción?
Con nuestro escáner Creaform HandyScan MAX alcanzamos una precisión de ±0,15 mm y una resolución de 0,04 mm. Esta precisión es suficiente para la mayoría de aplicaciones de control dimensional en automoción, incluyendo verificación de piezas estampadas, componentes plásticos inyectados y utillajes de producción. Para piezas con tolerancias más estrictas, el escaneo 3D se utiliza como herramienta de cribado rápido, complementando las mediciones puntuales con MMC.
¿Se puede escanear directamente en la línea de producción?
Sí. Nuestro equipo de escaneado es completamente portátil, lo que nos permite trabajar directamente en planta. Escaneamos piezas en mesas de verificación junto a la línea, utillajes montados en prensas o células de soldadura, y conjuntos en las propias estaciones de montaje. Solo necesitamos que la pieza o el utillaje estén accesibles y que la zona esté suficientemente iluminada.
¿Qué formatos de archivo se entregan para integrar con los sistemas del OEM?
Entregamos en los formatos estándar de la industria: STEP, IGES y Parasolid para modelos 3D; STL y OBJ para mallas poligonales; DXF y DWG para planos 2D; y PDF 3D para informes de desviaciones interactivos. Si el cliente trabaja con Solid Edge o AutoCAD, entregamos en formato nativo. Los informes de inspección se generan en formatos compatibles con los sistemas de gestión de calidad habituales en automoción.
¿Cuánto tarda un proyecto de escaneo 3D para automoción?
El escaneo en sí es rápido: una pieza de tamaño medio se captura en 15–30 minutos. El plazo total del proyecto depende del alcance: una inspección dimensional con informe de desviaciones puede estar lista en 2–3 días laborables, mientras que un proyecto de ingeniería inversa completo con modelo CAD paramétrico y planos puede requerir 1–3 semanas según la complejidad de la geometría. Para orientarte sobre costes, consulta nuestra guía de precios de escaneo 3D industrial.
