3D eskaneatua automozioan: benetako aplikazioak kalitate-kontrolean, tresnerian eta produktuaren garapenean
Automozio-industriak tolerantzia zorrotzekin, epe estuetarekin eta edozein dimentsio-desbideraketa muntaia-faseen zehar areagotzen den hornidura-kate batekin funtzionatzen du. Testuinguru horretan, automoziorako 3D eskaneatua osagaien fabrikatzaileentzat, matrizeroentzat eta tresneria-tailerrentzat ohiko tresna bihurtu da. Ez da teknologia esperimentala: kalitate-kontroleko, tresneriaren dokumentazioko eta alderantzizko ingeniaritzako arazo zehatzak ebazten dituen soluzio finkatua da. Artikulu honetan gure eguneroko lanean sektorearekin ikusten ditugun benetako aplikazioak berrikusten ditugu.
Zergatik behar duen automozioak 3D eskaneatua
Aeronautikan bezala, automozio-osagaien fabrikazioak 3D eskaneatua bereziki garrantzitsu egiten duten hiru faktore konbinatzen ditu: dimentsio-tolerantzia oso estuak (milimetroaren hamarrenen mailakoak pieza askotan), ekoizpen-bolumen altuak (non desbideratutako tresneria batek milaka pieza espezifikazio kanpo sortu ditzakeen) eta trazabilitate-eskakizunak OEM-ek hornidura-kate osoari exijitzen dizkietenak.
Dimentsio-kontrol metodo tradizionalek —galgak, pasa/ez-pasa kalibreak, palpatzailezko puntuzko neurketak— baliozkoak izaten jarraitzen dute, baina oinarrizko muga bat dute: puntu diskretuak bakarrik neurtzen dituzte. 3D eskaner batek piezaren geometria osoa kapturatzen du, milioika puntu minutu gutxitan sortuz. Horri esker, kota bat tolerantzia kanpo dagoen ez ezik, non zehatz-mehatz sortzen den desbideraketa, nolako hedadura duen eta zein norabidetan joeratzen den detektatu daiteke. Bi ikuspuntuen arteko konparaketa zehatza nahi baduzu, gomendatzen dizugu gure artikulua 3D eskanerra vs CMM (koordinatu-neurketa-makina).
Gainera, gaur egungo eskanerraren eramangarritasunak metrologia zuzenean ekoizpen-lantegirantz eramateko aukera ematen du, piezak tenperatura kontrolatuko neurketa-gela batera eraman beharrean. Hau bereziki baliotsua da ehunka kilo pisatzen duten tresneriatarako edo lerroan bertan pieza atera gabe egin behar diren ikuskapenatarako.
Dimentsio kalitate-kontrola fabrikazioan
Automoziorako 3D eskaneatua kalitate-kontrolean lehen piezen balioztatzetik serie-ekoizpenean zeharreko aldizkako ikuskapen arte hartzen du. Fase bakoitzak bere berezitasunak ditu.
Estanpatutako piezen egiaztapena

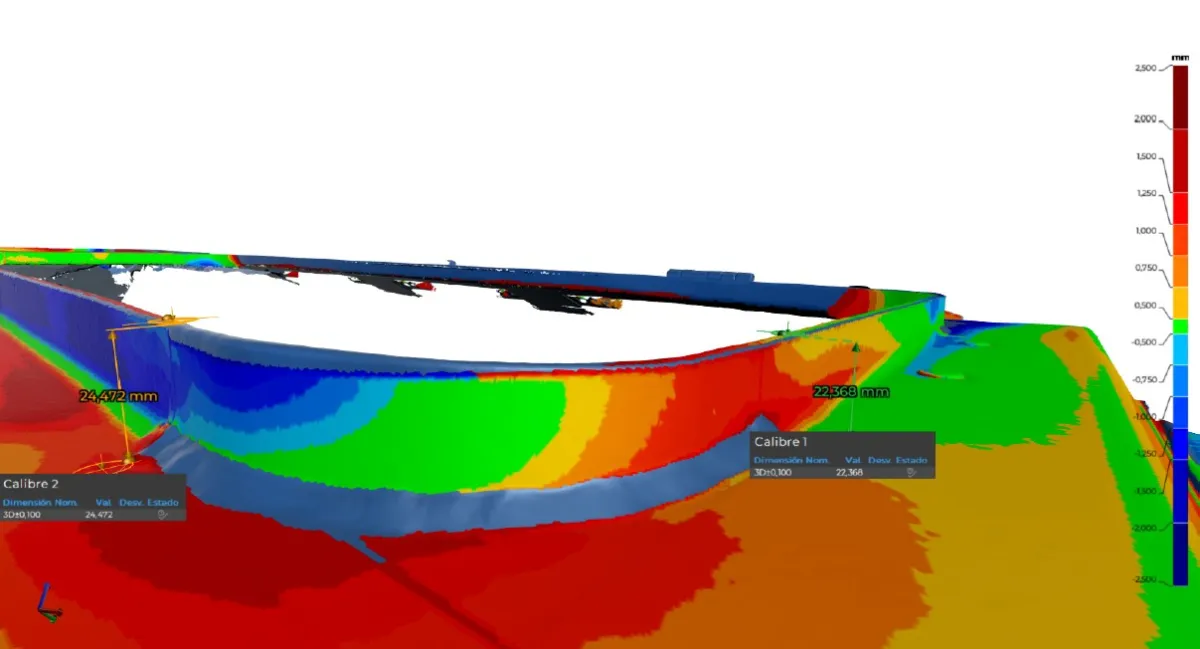

Txapa estanpatuko piezak ibilgailu baten egitura eta karrozerian ohikoenak dira. Haien geometriak gainazal libreak konbinatzen ditu eremu funtzionalekin (kokapenerako zuloak, soldadura-gainazalak, encaje-eremuak) tolerantzia zorrotzak bete behar dituztenak. Dimentsio-kontrolerako karroserien 3D eskaneatuak eta estanpatutako osagaienak desbideraketa-mapa osoa sortzeko aukera ematen du, puntuz puntu erakusten duena zenbat urruntzen den benetako pieza CAD nominaletik.
Analisi hau bereziki erabilgarria da trokelaren doikuntza-fasean: lehen estanpatutako piezak ia inoiz ez dira lehenengo aldian perfektu ateratzen, eta desbideraketa-mapak matrizeroari zehatz-mehatz adierazten dio non eta zenbat zuzendu behar den tresneria. Gauza bera gertatzen da milaka kolperen ondoren piezek trokelaren higadura iradokitzen duten joerak erakusten hasten direnean. Gai honetan sakontzen dugu gure artikuluan moldeen eta trokelen 3D eskaneatua.
Injektatutako plastikozko osagaien ikuskapena
Automozioko plastikozko osagaien dimentsio-kontrolak erronka gehigarri bat aurkezten du: plastikoa uzkurtzen eta deformatzen da hoztean, eta deformazio hori ez da beti uniformea ezta aurreikusgarria ere. Barneko osagaiek (ate-panelak, kontsolak, klimatizazio-hodiak) eta kanpokoek (paragolpeak, spoiler-ak, faru-karkasak) zehaztasunez egokitu behar dute ibilgailuaren multzoan.
3D eskaneatuak injektatutako pieza osoa egiaztatzeko aukera ematen du, encaje-eremuak, finkapen-klipak eta ondoko piezekin kontaktu-gainazalak barne. Pieza tolerantzia kanpo badago, desbideraketa-mapak zehaztzen laguntzen du arazoa moldean, injekzio-parametroetan (tenperatura, presioa, ziklo-denbora) ala materialaren uzkurtzan dagoen. Teknika honi buruzko testuinguru gehiago nahi baduzu, kontsultatu gure artikulua 3D eskanerrarekin dimentsio kalitate-kontrola.
Prototipoen eta lehen piezen balioztatze
Garapen-fasean, automozio-piezen homologaziorako 3D eskaneatuak prototipoek eta serieko lehen piezek zehaztapenak betetzen dituzten egiaztatzeko aukera ematen du, ekoizpenari oniritzia eman aurretik. Unea kritikoa da: arazo bat hemen detektatzeak lerroa martxan dagoenean zuzendu behar izatea saihesten du, horrek dakarren kostuarekin.
Ibilgailu-prototipoen 3D digitalizazioa hornitzaile ezberdinen osagaien arteko encajea egiaztatzeko ere erabiltzen da. Tier 1 ezberdinen hainbat pieza ibilgailuan batera muntatu behar direnean, bakoitza eskaneatu eta muntaia digitalki simulatzeak encaje-arazoak aurreikusteko aukera ematen du OEM-aren muntaia-lerrora iritsi aurretik.
Ekoizpen-tresneriaren digitalizazioa
Tresneria automozioan ekoizpenaren bihotza da. Matrizeak, trokelak, soldadura-fixturak, egiaztapen-kalibreak: pieza bakoitza aurrekoaren berdina ateratzen dela bermatzen duten elementuak dira. Digitalki dokumentatzea ez da luxua, behar operatiboa da.
Estanpazio-matrizeak eta soldadura-tresneria

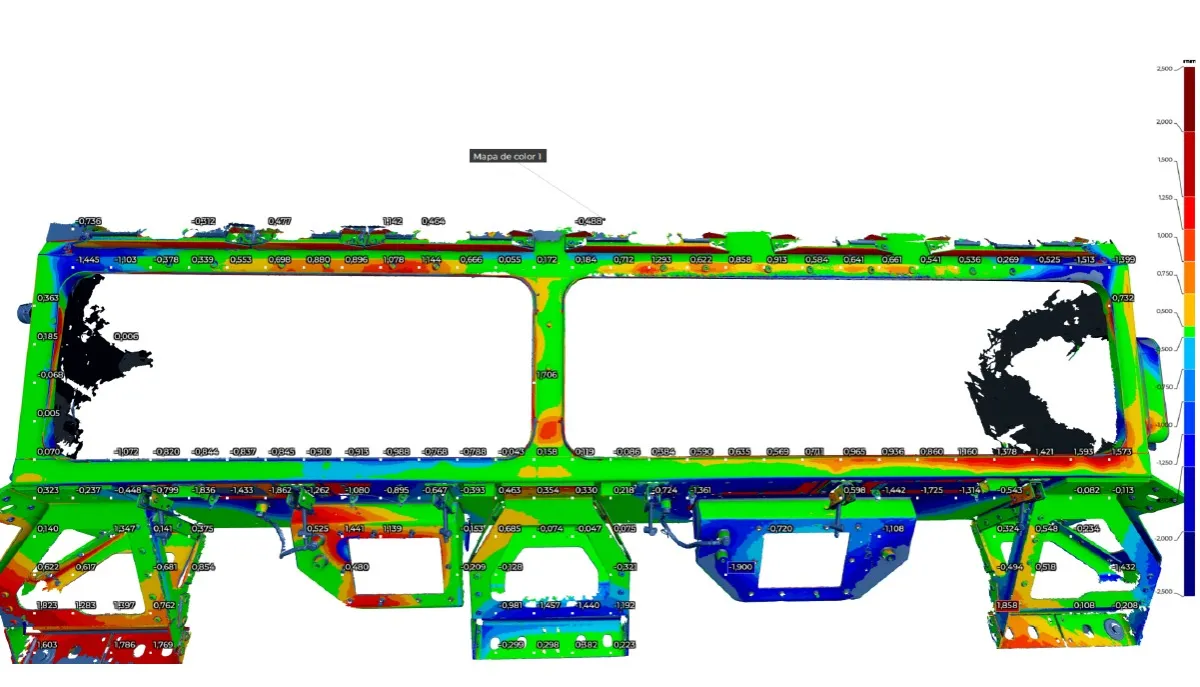

Tresnerien eta estanpazio-matrizeen 3D eskaneatuak bi aplikazio nagusi ditu. Lehenengoa higadura-kontrola da: matrizearen egungo egoera bere CAD nominalarekin (edo aurreko eskaneatu batekin) alderatzea, zenbat material galdu den eta non kuantifikatzeko. Bigarrena dokumentazioa da: urte asko ekoizpenean daramatzaten tresneria askok ez dute eguneratutako CAD dokumentaziorik, eskuzko ukituekin aldatu zirelako edo jatorrizko planoak galdu direlako.
Soldadura-tresnerian (fixturak, kokapen-txantiloiak), 3D eskaneatuak euskarri-puntuak eta kokapenerrak dauden tokian daudela egiaztatzeko aukera ematen du. Milaka soldadura-zikloren ondoren pixka bat deformatu den fixture batek soldatutako multzoaren geometrian desbideraketak eragin ditzake, pilatuta, OEM-aren tolerantzia gainditu dezaketenak.
Kalibreak eta muntaia-fixturak
Egiaztapen-kalibreak eta muntaia-fixturak ere higatzen eta deformatzen dira erabilerarekin. Egoeran ez dagoen kalibre batek tolerantzia kanpo dauden piezak onartu ditzake, edo pieza zuzenak baztertu. Elementu hauen aldizkako eskaneatuak fidagarriak izaten jarraitzen dutela egiaztatzeko aukera ematen du eta, hala ez bada, berri bat fabrikatzeko beharrezko dokumentazioa sortzeko.
Lantegian 3D eskaneatuak balioa ematen duen egoera gehiago ezagutu nahi badituzu, gomendatzen dizugu gure artikulua zure fabrikak 3D eskaneatua behar duen 5 egoerei buruz.
Katalogotik kendutako piezen alderantzizko ingeniaritza
Katalogotik kendutako automobil-piezen alderantzizko ingeniaritza sektorean ohiko errealitate bat da. Ibilgailu-fabrikatzaileek epe jakin batean ordezko-hornikuntza mantentzeko betebeharra dute, baina epe hori igarota, piezak fabrikatzeari uzten zaie. Katalogotik kendutako osagai batek huts egiten duenean zerbitzuan jarraitzen duen ibilgailu batean —izan bilduma-turismo bat, ibilgailu industrial bat edo garraio-flota bat—, alderantzizko ingeniaritza askotan ordezko bat lortzeko bide bakarra da.
Prozesua lehendik dagoen pieza eskaneatzean datza (nahiz eta higatuta edo kaltetuta egon), CAD eredu parametrikoa irizpide teknikoarekin berreraikitzean eta beharrezko fabrikazio-dokumentazioa sortzean. PROMECADen, gure teknikariek Solid Edge eta AutoCAD-en lan egiten dute euskarri eta koskorretatik mekanismo-karkasa osoetaraino piezak modelatzeko. Gakoa eskaneatutako geometria kopiatzera ez mugatzea da, baizik eta jatorrizko diseinu-asmoa interpretatzea: gainazalak erregularizatzea, dauden simetriak definitzea eta piezaren funtzioaren araberako tolerantziak esleitzea. Prozesu honi buruzko xehetasun gehiago nahi baduzu, kontsultatu gure 3D eskaneatuarekin alderantzizko ingeniaritzaren gida osoa.
Zerbitzu hau bereziki eskatua da ibilgailu klasikoen tailerrek, floten mantentze-enpresek eta, gero eta gehiago, dokumentazioa galdu zaien tresneria-osagaiak erreproduzitu behar dituzten Tier 2 fabrikatzaileek.
PROMECAD eta automozio euskal ehun industriala
Euskal Herriak Espainia osoko automozio-osagaien fabrikatzaileen dentsitate handienettako bat biltzen du. Dozenaka Tier 1 eta Tier 2 enpresak kilometro gutxi batzuetako erradio batean funtzionatzen dute, estanpatutako eta mekanizatutako piezetatik hasi eta soldatutako multzo eta plastikozko osagaiez bukatu, Europako OEM nagusientzat.
PROMECAD Erandioko (Bizkaia) lantegitik dihardugu, ehun industrial honen erdigunean. 20 urte baino gehiago daramatzagu industria-diseinu mekanikoan lan egiten, eta 2024tik azken belaunaldiko 3D eskaneatzeko ekipoak txertatu ditugu automozioan eta beste sektoreetan gure bezeroen beharrei erantzuteko. Gure Creaform HandyScan MAX eskaner eramangarriak (zehaztasuna ±0,15 mm, bereizmena 0,04 mm) gure bezeroen lantegian zuzenean lan egiteko aukera ematen digu, piezak edo tresneria fabrikatik atera beharrik gabe.
Hurbiltasun fisikoa garrantzitsua da automozioan, non epeak estuak diren eta erreakzio-gaitasunak aldea markatzen duen. Baina benetan balioa ematen duena eskaneatzeko gaitasuna diseinu-irizpide teknikoarekin konbinatzea da: tresneria bat eskaneatzen dugunean, ez dugu soilik geometria kapturatzen, baizik eta gainazal bakoitzaren funtzioa, fabrikazio-eskakizunak eta dimentsio-desbideraketa baten inplikazioak ulertzen ditugu. Esperientzia tekniko horri esker zuzenean aplikagarriak diren emaitzak entrega ditzakegu, ez soilik datu gordinak.
Kasu praktikoa: muntaia-lerroko soldadura-tresneriaren digitalizazioa
Kasua: Soldadura robotizatuko fixturearen digitalizazioa eta egiaztapena
Sektorea: Automozioa (Tier 1) — Tresneria: Karroseria-azpimultzorako puntuzko soldadura-fixturea, altzairuzko egitura 24 kokapenerrekin eta 8 euskarri-puntu doigarrirekin.
Egoera: Bezeroak bi fixture berdin zituen pieza-erreferentzia bererako, txanda txandaka erabiltzen zirenak. Ekoizpeneko hainbat hilabeteren ondoren, fixtureetako batean soldatutako piezek bestekoek baino dimentsio-desbideraketa pixka bat handiagoak erakusten zituztela detektatu zuten. Susmoa zen fixturea deformatu zela, baina palpatzailezko eskuzko neurketek ez ziren ondorioztatzaileak, puntu indibidualak bakarrik egiazta zezaketelako.
Prozesua: Bi fixturak osoak eskaneatu genituen zuzenean soldadura-gelaxkan, asteburuko txanda-aldaketan zehar. Kokapener guztien, euskarri-puntuen eta erreferentzia-gainazalen posizioa kapturatu genuen. Bi eskaneatuak CAD nominalaren aurka lerrokatu genituen eta alderaketa desbideraketa-mapak sortu genituen. Analisiak agerian utzi zuen arazo-fixturak 0,4 mm-ko deformazioa zuela oinarriaren erdialdeko eremuan, ziurrenik erreferentzia-aldaketa batean izandako inpaktu baten ondorioz. Deformazio honek hiru kokapener nahikoa desplazatzen zituen bezeroak piezetan detektatzen zuen desbideraketa eragiteko.
Emaitza: Desbideraketa-txostenarekin, bezeroaren mantentze-taldeak deformazioa modu lokalizatuan zuzendu ahal izan zuen, kaltetutako elementuak birkokatuz eta emaitza bigarren eskaneatu batekin egiaztatuz. Fixturea tolerantziaren barruko piezak berriro ekoizten hasi zen, berri bat fabrikatu beharrik gabe. Prozesu osoa asteburuaren batean osatu zen, ekoizpenari eragin gabe.
Maiz egiten diren galderak
Zein zehaztasun du 3D eskaneatuak automozioko kalitate-kontrolerako?
Gure Creaform HandyScan MAX eskanerrarekin ±0,15 mm-ko zehaztasuna eta 0,04 mm-ko bereizmena lortzen ditugu. Zehaztasun hau automozioko dimentsio-kontrol aplikazio gehienetarako nahikoa da, estanpatutako piezen egiaztapena, injektatutako plastikozko osagaiak eta ekoizpen-tresneria barne. Tolerantzia zorrotzagoak dituzten piezarako, 3D eskaneatua baheketa azkarreko tresna gisa erabiltzen da, CMM-arekin egindako puntuzko neurketekin osatuz.
Zuzenean ekoizpen-lerroan eskaneatu daiteke?
Bai. Gure eskaneatzeko ekipoa guztiz eramangarria da, eta horri esker zuzenean lantegian lan egin dezakegu. Lerroko egiaztapen-mahaietan piezak, prentsetan edo soldadura-gelaxketan muntatutako tresneria eta muntaia-estazioetan bertan multzoak eskaneatzen ditugu. Pieza edo tresneria eskuragarri egotea eta eremua nahikoa argituta egotea baino ez dugu behar.
Zein fitxategi-formatu entregatzen dira OEM-aren sistemekin integratzeko?
Industriako formatu estandarretan entregatzen dugu: STEP, IGES eta Parasolid 3D ereduetarako; STL eta OBJ sare poligonaletarako; DXF eta DWG 2D planoetarako; eta PDF 3D desbideraketa-txosten interaktiboetarako. Bezeroak Solid Edge edo AutoCAD erabiltzen baditu, formatu natiboan entregatzen dugu. Ikuskapen-txostenak automozioan ohikoak diren kalitate-kudeaketa sistemekin bateragarriak diren formatuetan sortzen dira.
Zenbat irauten du automoziorako 3D eskaneatu-proiektu batek?
Eskaneatua bera azkarra da: tamaina ertaineko pieza bat 15–30 minututan kapturatzen da. Proiektuaren epe osoa irismenetik dago: desbideraketa-txostenarekin dimentsio-ikuskapen bat 2–3 lanegunetarako prest egon daiteke, eta CAD eredu parametriko eta planoekin alderantzizko ingeniaritza proiektu oso batek 1–3 aste behar ditzake geometriaren konplexutasunaren arabera. Kostu orientatiboetarako, kontsultatu gure 3D eskaneatu industrialaren prezio gida.
