2025eko azaroaren 5a
Zure fabrikak 3D eskaneatua behar duen 5 egoera (eta seguru asko ez dakizue)
Industria-planta baten eguneroko jardunean, saihestezinak direla onartzen diren arazoak daude: erreplikatu ezin diren piezak, errealitatea jada islatzen ez duten planoak, hornitzaileekin begiz konpontzen diren desadostasunak. Baina egoera horietako gehienek konponbide komun bat dute, enpresa askok oraindik ezagutzen ez dutena. Azalduko dizugu nola funtzionatzen duen 3D eskanatze industrialak eta zergatik izan daitekeen zure fabrikak behar duena.
1. Pieza kritiko bat apurtzen zaigu eta hornitzailea jada ez da existitzen
"3. lerroko erreduktorearen akoplamendu bat apurtu zaigu. Enpresa alemaniar batek fabrikatzen zuen, duela hamar urte itxi zen eta ez dugu ezerren planorik."
Hau da plantan aurkitzen dugun egoera ohikoena, seguruenik. Hamarkadak daramatzan makineria funtzionatzen, neurri-eginez fabrikatu ziren osagaiak eta desagertu egin diren hornitzaileak. Fabrikazio-planorik gabe pieza bat erreplikatu behar duzunean, alternatiba klasikoa eskuz neurriak hartzea da kalibrearekin eta mikrometroarekin, krokis bat egitea eta tailerrak kotak zuzen interpretatzen dituela espero izatea. Emaitza, kasu onenean, "gutxi gorabehera" sartzen den pieza bat da.
Piezen 3D eskaneatuarekin, prozesua erabat ezberdina da. Eskaner laser eramangarri batek jatorrizko piezaren gainazaleko milioika puntu harrapatzen ditu, zehaztasun submilimetrikoko puntu-hodei bat sortuz (±0,15 mm gure Creaform HandyScan MAX-ekin). Handik aurrera, CAD eredu solido bat eraikitzen da, edozein CNC tailerrek zuzenean mekaniza dezakeena. Ekipoak, faseak eta entregagarriak xehetasunez ezagutu nahi badituzu, gure 3D eskanatze industrialak nola funtzionatzen duen gida pausoz pauso gomendatzen dizugu.
Prozesu hau eskaner 3Darekin alderantzizko ingeniaritza gisa ezagutzen dena da: objektu fisiko batetik abiatuta bere eredu digital osoa lortzea, bere geometria, erradio, txaflana eta tolerantzia guztiekin. Transkripzioan ez da informaziorik galtzen eta emaitza erreplika fidela da, ez hurbilketa bat.
Gainera, CAD eredua duzunean, betirako gordetzen duzu. Piezak bost urte barru berriro huts egiten badu, fabrikazioa berehalakoa da. Arrisku errepikakorra ezabatzen duen inbertsioa da, eta makina zaharren ordezko piezen 3D eskanatze arazoa behin betiko konpontzen du. Egoera honetan bazaude, gure gida osoa gomendatzen dizugu nola digitalizatu pieza bat jatorrizko planorik gabe, non prozesua pausoz pauso azaltzen dugun kasu praktiko erreal batekin.
2. Plantan aldaketak egin ditugu eta planoak jada ez dira errealitatearekin bat etortzen
"Ontziratzeko zona zabaldu nahi dugu, baina as-built planoak 2008koak dira. Ordutik hodiak mugitu ditugu, konpresore bat gehitu dugu eta 2. lerroko bankada osoa aldatu dugu."
Industria-plantak organismo biziak dira. Urtero ekipoak gehitzen dira, hodien trazatuak aldatzen dira, koadro elektrikoak berkokatzen dira. Urte batzuen buruan, jatorrizko planoak benetan instalatuta dagoenarekin zerikusi gutxi duten dokumentu historikoak bihurtzen dira. Eta lehendik dagoen industria-instalazio bat digitalizatzeko garaia iristean berrikuntzarako, arazoa nabarmena egiten da: ingeniaritza-proiektua oinarri faltsutik abiatzen da.

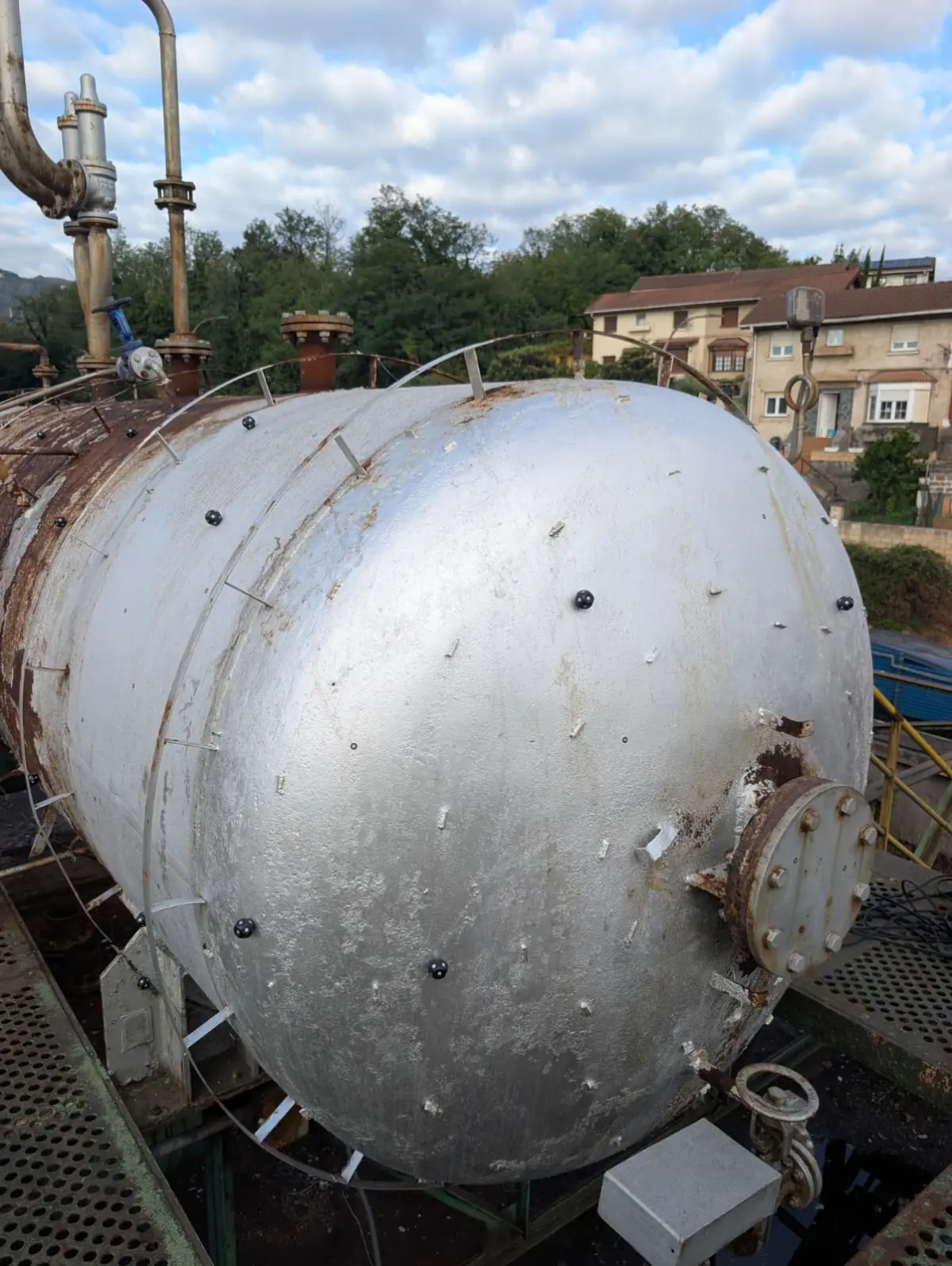

Instalazioen 3D eskaneatzeak hau modu osoan konpontzen du. Laser lurrazaleko eskanerren bidez (TLS), planta osoa harrapatzen da gaur egun dagoen bezala: egitura, ekipoak, hodiak, kable-erretiluak, aireztapen-hodiak, dena. Emaitza dentsitate handiko puntu-hodei tridimentsionala da, edozein berrikuntza, zabalpen edo ekipo berrien integrazio proiekturako oinarri fidagarri gisa balio duena.
Abantaila ez da zehaztasuna soilik. Abiadura ere bada. 2.000 metro karratuko nabe baten instalazioen laser eskaneatzea egun batean edo bitan burutu daiteke, ekoizpena eten gabe. Datuak prozesatu eta edozein ingeniaritza-softwarerekin bateragarriak diren formatuetan entregatzen dira: Revit, AutoCAD Plant 3D, Solid Edge.
Berrikuntza-proiektuak ikusi ditugu non teknikariek interferentziak diseinuaren fasean aurkitu zituzten, hain zuzen ere eskaneatze bidez eguneratutako eredu baten gainean lan egiten zutelako, plano zaharkitutan fidatu ordez. Pantailan detektatutako interferentzia horiek obran talka errealak izango ziren, horrek dakartzan kostu eta atzerapenekin. Prozesu honek nola funtzionatzen duen xehetasunez jakin nahi baduzu, gure gida gomendatzen dizugu Scan to BIM industria-plantak digitalizatzeko.
3. Hornitzailearen piezak baztertzen ditugu baina desbideratzea datuekin frogatu ezin dugu
"Burdina-galdaketako karkasa-loteak iristen zaizkigu muntaketan sartzen ez direnak. Hornitzaileak tolerantzian daudela dio, guk ez diogu, eta azkenean gure hitza haien hitzaren kontra da."
Dimentsio-kontrola fabrikazio-inguruneetan 3D eskanatzearen aplikazio ahaltsuenetako eta ezezagunenetako bat da. Fabrikatutako pieza bat bere 3D CAD ereduarekin alderatu behar duzunean, eskaner batek puntuz puntuko desbideraketa-analisi oso bat egiteko aukera ematen dizu, pieza errealak nominaletik non eta zenbatean aldentzen den modu bisual eta eztabaidaezinean erakusten duen kolore-mapa bat sortuz.
Sortutako txostenak ez du interpretaziorako tokirik uzten. Piezaren zona bakoitza bere desbideraketaren arabera koloreztatuta agertzen da: berdea tolerantzian barnean, horia mugean, gorria espezifikazio kanpoan. Balio numerikoekin kontrol-puntu bakoitzean. Zure hornitzailearekin parteka dezakezun ebidentzia tekniko objektiboa da, eta edozein kalitate-ingeniarik berehala ulertzen du.
Puntu diskretoak neurtzen dituen MMK (koordenatuen neurketa-makina) bidezko kontrol-metodo tradizionalekin alderatuta, piezen 3D eskaneatzeak gainazal osoa harrapatzen du. Horrek esan nahi du desbideraketak espero zenuen tokian detektatzeaz gain, puntuz puntuko egiaztapen batek oharkabetik pasako zituen zonetan deformazioak edo akatsak ere detektatzen dituzula.
Hornitzaileen kalitatea kudeatzen duten enpresentzat, desbideraketak modu sakon eta errepikakorrean dokumentatzeko gaitasun honek negoziazio-dinamikak aldatzen ditu. Jada ez dira pertzepzioak, datuak baizik. Fabrikatutako pieza 3D CAD ereduarekin alderatzeko prozesua azkarra, objektiboa da eta etorkizuneko auditoriatan artxibatu dezakezun dokumentazio trazagarria sortzen du. Lan-fluxu osoa gure gidan azaltzen dugu eskaner 3Darekin dimentsio kalitate-kontrola, baldintza bereziki zorrotzak dituzten sektoreak barne, hala nola automobilgintza.
4. Tresna bat egokitu behar dugu baina ez dugu jatorrizko CADa
"Duela hamabost urte erreferentzia zahar baterako diseinatu zen soldadura-tresna bat daukagu. Orain pieza berrira egokitu behar dugu, baina CADa galdu zen sistema informatikoa aldatu genuenean."
Ekoizpen-tresna eta -utillajeen digitalizazioa automobilgintza, aeronautika eta metalezko fabrikazioko sektoreetan maiz agertzen den beharra da. Soldadura-utillajeak, egiaztapen-gabariak, mekanizazio-kunak... neurri-eginak izan ziren elementuak dira, martxan aldaketak jasan dituztenak eta haien jatorrizko dokumentazioa, kasu askotan, existitzen ez dena.
Gure 3D eskanatze zerbitzuen bidez, utillajaren geometria osoa harrapatzen dugu gaur egun dagoen bezala, urteetan zehar egin zaizkion aldaketa guztiak barne. Lortutako 3D eredutik abiatuta, oinarri erreal baten gainean lan egin daiteke egokitzapena diseinatzeko, hutsetik hasi edo tailerrean saiakera eta errore bidez egin ordez.
Aurreztea bikoitza da. Alde batetik, diseinuaren denbora drastikoki murrizten da, utillaje osoaren eredua eskuzko neurketetatik altxatu beharrik ez dagoelako. Bestetik, tailerreko doikuntza-erroreak gutxitzen dira, eredu digitalak errealitate fisikoa fideltasunez islatzen duelako, erabilpenarekin pilatutako inperfekzioak eta deformazioak barne.
Gure esperientzian, eskuz bi aste neurketa eta modelatzeko beharko zituen utillaje konplexu baten digitalizazioa bi edo hiru egunetan konpontzen da 3D eskaneatuarekin, aldatzeko prest dagoen CAD eredu parametrikoaren entrega barne. Eskaner 3Darekin alderantzizko ingeniaritzaren adibide argia da, prozesu produktiboen hobekuntza jarraituan aplikatua.
5. Lehendik dagoen diseinu bat optimizatu nahi dugu baina pieza fisikotik soilik abiatzen gara
"Urteak daramatzagu euskarri hau diseinu berarekin fabrikatzen. Gaindimentsionatuta dagoela badakigu, baina birdiseinatzeko CADa beharko genuke eta pieza soilik dugu."
Lehendik dauden osagaien optimizazioa fabrikazio-kostuak, multzoen pisua eta muntaketa-denborak murrizteko biderik zuzenenetako bat da. Baina optimizatzeko, lehenik eredu digital bat behar duzu lan egiteko. Eta hasierako abiapuntua pieza fisikoa soilik denean, piezen digitalizazioa 3D eskaneatuaren bidez ezinbesteko lehen urratsa da.
3D eskanatze industrialaren prozesuak piezaren egungo geometria islatzeaz gain, simulazio-tresnekin (FEA, CFD) aztertzeko aukera ematen duen eredu bat sortzen du, non soberan dagoen materiala, non biltzen diren tentsioak eta zein aldaketa geometrikok hobetuko luketen errendimendua identifikatzeko. Informazioak harrapaketaren eta fabrikazio-fitxategiaren artean egiten duen bidea Scan to CAD prozesua da.
Ohiko adibide bat: metalezko euskarri eta bracket-ak, kalkulua kontserbadorea eta materiala merkea zen garai batean diseinatu zirenak. Gaur egun, optimizazio topologikoko eta fabrikazio-aditiborako tresnekin, osagai horietako asko %30etik %50era bitarteko pisu-murrizketarekin birdiseina daitezke erresistentzia arriskuan jarri gabe. Baina dena eredu digitala edukitzetik hasten da, eta hor sartzen da eskaneatzea.
Gainera, eskaneatzeak egungo diseinua dokumentatzeko aukera ematen du aldaketak sartu aurretik. Bertsio berriak zerbitzuan arazorik aurkezten badu, beti fabrika dezakezu jatorrizko pieza gordetako eredutik abiatuta. Pieza biltegiko apalean soilik zenuenean existitzen ez zen segurtasun-sarea da.
Egoera hauetakoren bat ezaguna egiten zaizu?
Zure fabrika bost eszenatoki hauetakoren batean identifikatu baduzu, ez zaude bakarrik. Tamaina eta sektore guztietako industria-enpresetan ia astero aurkitzen ditugun egoerak dira. Denak amankomunean dutena da teknologia-oinarri berarekin konpontzen direla: eskaner 3D profesional bat, prozesatze-software egokia eta, batez ere, datuak interpretatu eta benetako konponbideetan bihurtzen dakiten ingurune industrialean esperientzia duten profesionalak.
PROMECADen hogei urte baino gehiago daramatzagu industria-diseinu mekanikoan, eta azken belaunaldiko 3D eskanatze-ekipoekin lan egiten dugu. Arazoak ezagutzen ditugu gure bezeroekin batera bizi ditugulako, eta badakigu kasu bakoitzak ikuspegi espezifikoa behar duela. Gauza bat da 50 milimetroko pieza bat zehaztasun submilimetrikoarekin eskanatzea eta beste bat da 10.000 metro karratuko planta petrokimiko bat altxatzea.
Gurekin harremanetan jarri aurretik inbertsioaren ideia bat izan nahi baduzu, gure gida kontsultzea gomendatzen dizugu zenbat kostatzen den 3D eskanatze industrial baten zerbitzua. Eta 3D eskaneatzea zure kasu zehatzerako nola aplika daitekeen jakin nahi baduzu, kontatu iezaguzu zure egoera. Proiektu bakoitza modu pertsonalizatuan aztertzen dugu eta soluziorik eraginkorrena proposatzen dizugu, konpromisorik gabe. Batzuetan erantzuna imajinatzen duzuna baino sinpleagoa eta azkarragoa da.
