Nola digitalizatu industria-pieza bat jatorrizko planorik gabe
Zure ekoizpen-lerroan pieza kritiko bat duzu. Urteak daramatza martxan, baina fabrikatzailea jada ez da existitzen, planoak aspaldi galdu ziren eta orain erreplikatu, aldatu edo dokumentatu behar duzu. Uste baino ohikoagoa den egoera da. Gida honetan, pausoz pauso azaltzen dizugu nola digitalizatzen den industria-pieza bat aldez aurretiko dokumentazio teknikorik gabe, zein teknologia erabiltzen den, zein entregagai espero ditzakezun eta gutxi gorabehera zenbat kostatzen den.
Zergatik ez dute hainbeste industria-piezak planorik
Prozesu teknikoan sartu aurretik, merezi du ulertzea zergatik den hain ohikoa egoera hau. Ez da zabarkeria kontua: arrazoi egiturazkoak daude Espainiako fabrika guztietako milioika piezak dokumentazio digitalik ez izateko.
Dokumentazio digitalizaturik gabeko fabrika zaharrak
Euskal Herriko eta Espainiako gainerako industria-planta askok 30, 40 edo baita 50 urte ere daramatzate martxan. Haien ekipoak CADa existitzen ez zen edo orokortua ez zegoen garai batean diseinatu ziren. Planoak, egon baziren, paperean egin ziren, A0 formatuan, eta denborarekin hondatu, galdu edo tailerreko aldaketa ugariren ondoren zaharkituta geratu ziren. Praktikan, makinan instalatuta dagoena jada ez dator bat plano horiek islatzen dutenarekin —norbaitek non dauden badaki, behintzat—.
Artisau-piezak edo tailerrean aldatutakoak
Ohikoa da inoiz plano formalik izan ez duten osagaiak aurkitzea. Zuzenean tailerrean fabrikatu ziren, krokis batetik edo esperientziadun operario baten ahozko argibideetatik abiatuta. Beste batzuetan piezak bai zituen jatorrizko planoak, baina bidean aldatu zuten —soldadura bat hemen, kendu pixka bat hortik— eta inork ez zituen aldaketa horiek dokumentatu. Emaitza berdina da: pieza existitzen da, funtzionatzen du, baina ez dago fitxategi digitalik deskribatzen duenik.
Desagertutako hornitzaileak edo katalogotik kendutako erreferentziak
Beste kasu oso ohiko bat: pieza itxi duen, beste talde batek xurgatu duen edo erreferentzia hori fabrikatzeari utzi dion fabrikatzaile batek hornitu zuen. Hornitzailearekin harremanetan jartzen zara eta erantzuna da jada ez dutela eredu horren dokumentazio teknikorik. Geratzen den erreferentzia bakarra eskuan duzun pieza fisikoa da, ziurrenik higatua. Egoera hau bereziki ohikoa da sektore aeronautikoan, non hamarkadak daramatzaten zerbitzuan dauden hegazkinen legacy osagaiak jatorrizko dokumentaziorik gabe eta trazabilitate-eskakizun oso zorrotzekin erreplikatu behar diren. Egoera hauetakoren batean identifikatzen bazara, gomendatzen dizugu gure artikulua zure fabrikak 3D eskaneatzea behar duen 5 egoerei buruz, non antzeko eszenatoki gehiago jorratzen ditugun.
Zein aukera dituzu dokumentaziorik gabeko pieza bat digitalizatzeko
Planorik ez dagoenean, funtsean hiru bide daude pieza baten dimentsio-informazioa lortzeko. Ez dira denak egoera guztietarako baliagarriak.
Eskuzko neurketa kalibre eta mikrometroarekin (eta haren mugak)
Edozein tailerrek planteatzen duen lehen aukera. Kalibre bat, mikrometro bat, erradio-galga bat hartzen dituzu eta kota kotatik neurtzen joaten zara. Ondo funtzionatzen du pieza prismatiko sinpleetarako —ardatz eskalatu bat, zulo-eredu erregularra duen brida bat, plaka lau bat—. Baina geometria konplikatzen den heinean (gainazal kurboak, paleta-profilak, moldeak, forma organikoak, harreman anitzeko dozenaka kota dituzten piezak), eskuzko neurketa motela, akatsekiko joera duena eta, kasu askotan, zuzenean bideraezina bihurtzen da. Ezin duzu kalibre batekin ponpa-bultzatzaile baten profil zehatza edo estanpazio-matrizeen lan-gainazala neurtu.
3D eskaneatu industriala: alternatiba zehatza eta azkarra
Piezen 3D eskaneatuak eskuzko neurketaren mugak kolpe batez ebazten ditu. Industria-mailako 3D eskaner batek piezaren gainazaleko milioika puntu kapturatzen ditu minutu gutxitan, geometria osoaren adierazpen digital osoa sortuz. Berdin du piezak forma konplexuak, barneko barrunbe eskuragarriak, hariak, saihetsak edo forma libreko gainazalak dituen: eskanerrra dena kapturatzen du.

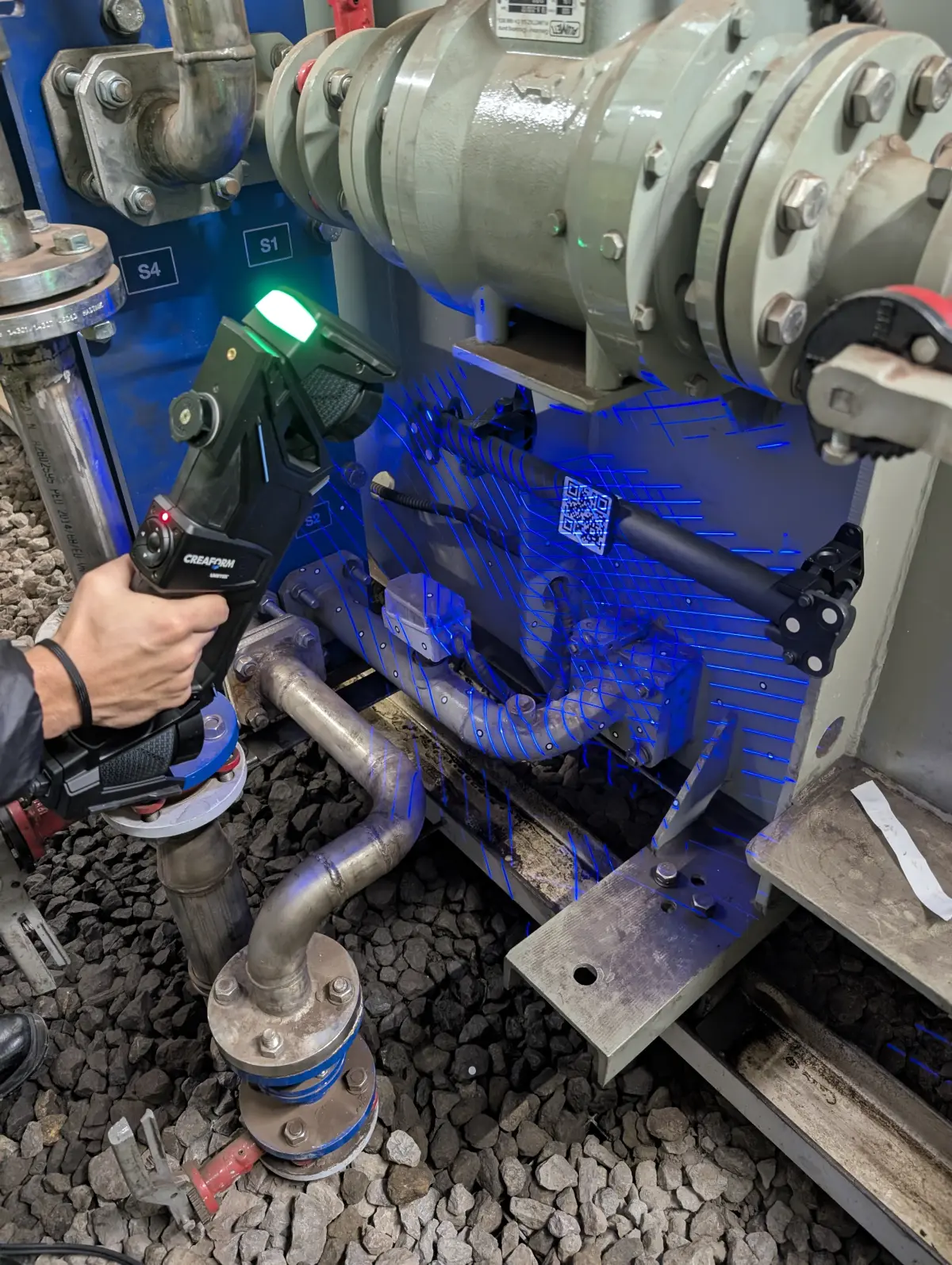

PROMECADen Creaform HandyScan MAX erabiltzen dugu, ±0,15 mm-ko zehaztasun bolumetrikoa eta 0,04 mm-ko sare-bereizmena duen laser-eskaner eramangarria. Tamaina txiki eta ertaineko industria-piezarako tresna egokia da (zentimetro gutxi batzuetatik 2-3 metrora arte). Pieza handiagoentzat edo multzo osoetarako, eskaneatu eramangarria gure Trimble X7 eskaner terrestrearekin konbinatzen dugu instalazioaren dimentsio-testuingurua kapturatzeko. Prozesua xehetasun gehiagorekin ulertu nahi baduzu, kontsultatu gure 3D eskaneatu industrialak nola funtzionatzen duen gida.
Fotogrametria: noiz duen zentzua eta noiz ez
Fotogrametria (argazkietatik abiatutako 3D berreraikitzea) batzuetan planteatzen den beste teknika bat da. Zehaztasun absolutua kritikoa ez den objektu handietarako baliagarria izan daiteke —adibidez, egitura edo depositu baten forma orokorra dokumentatzeko—. Baina milimetro-hamarreneko tolerantziekin ordezko bat fabrikatu behar duzun pieza mekanikoetarako, fotogrametriak ez du behar den zehaztasuna lortzen. Artikulu honetan hitz egiten dugun industria-testuinguruan, laser bidezko 3D eskaneatua erreferentziazko teknologia da.
Pausoz pausoko prozesua: pieza fisikotik CAD fitxategira
Pieza bat digitalizatzea ez da soilik eskaneatu eta botoi bat sakatzea. Eskaneatua prozesu baten lehen urratsa da, ezagutza teknikoa, software espezializatua eta diseinu mekanikoko esperientzia behar dituena. Horrela lan egiten dugu PROMECADen:
Eskaneatu aurretik, pieza aztertzen dugu: materiala, gainazal-akabera, gutxi gorabeherako dimentsioak, kontserbazio-egoera eta eremu kritikoak. Pieza higatuta edo hautsita badago, kaltetutako eremuak identifikatzen ditugu eta, bezeroarekin batera, erabakitzen dugu helburua pieza bere egungo egoeran modelatzea den ala jatorrizko geometria berreraikitzea den. Aldez aurreko ebaluazio hau funtsezkoa da proiektuaren ondorengo erabaki guztiak baldintzatzen dituelako.
Piezaren eskaneatua egiten dugu, gainazal osoa milioika puntu tridimentsionaleko hodei gisa kapturatuz. Konplexutasunaren eta tamainaren arabera, eskaneatuak 10 minutu eta ordu pare bat artean iraun dezake. Piezak barrunbeak edo sarbide zaileko eremuak baditu, angelu ezberdinetatik hainbat pasaldi egiten ditugu. Beharrezkoa bada, erreferentzia-markatzaileak (target itsasgarriak) aplikatzen ditugu pieza handietan edo geometria errepikagarria duten piezetan zehaztasuna bermatzeko.
Gordindako puntu-hodeia prozesatu behar da: zarata kentzen dugu, eremu eskuragaitzek eragindako zulo txikiak ixten ditugu eta piezaren gainazala triangelu-multzo gisa adierazten duen sare poligonala (STL) sortzen dugu. Fitxategi hau dagoeneko piezaren adierazpen digital fidela da, baina oraindik ez da CAD eredu editagarria. Mundu fisikoaren eta eredu parametrikoaren arteko tarteko urratsa da.
Hau da aldea markatzen duen urratsa eta gure diseinu mekanikoko ezagutza sartzen den lekua. Sare poligonalaren gainean, CAD eredu natiboa eraikitzen dugu —benetako feature-ekin: estrusioak, iraultzak, hustuketek, ereduak, txaflanek— piezaren jatorrizko diseinu-asmoa interpretatuz. Ez da bihurketa automatikoa: eskuzko lan aditua da, pieza horrela zergatik eta nola diseinatu zen ulertzea eskatzen duena. Prozesu honetan sakondu nahi baduzu, xehetasunez azaltzen dugu gure 3D eskaneatuarekin alderantzizko ingeniaritzari buruzko gida osoan.

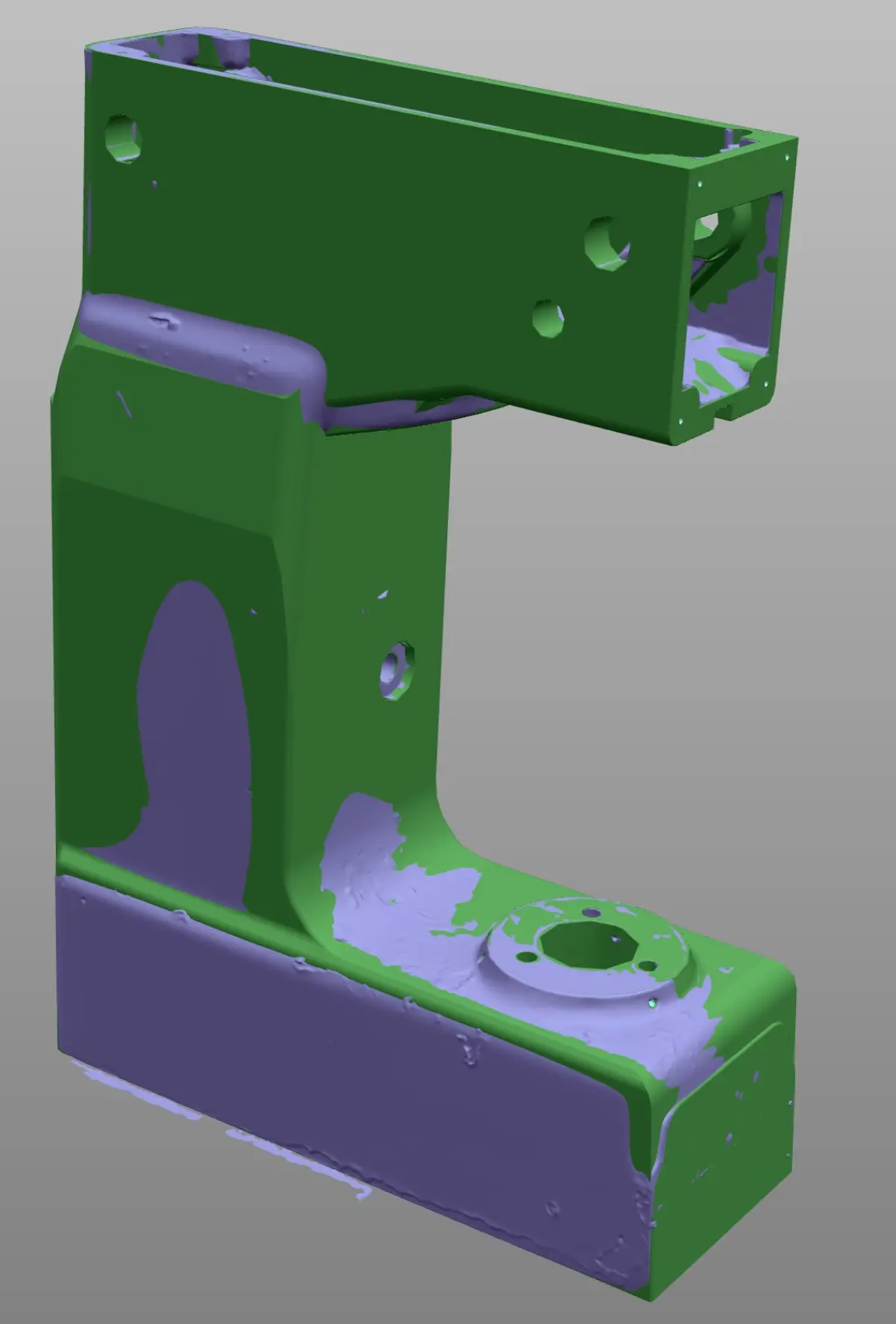

CAD eredua amaitutakoan, jatorrizko eskaneatuaren sarearekin alderatzen dugu desbideraketak egiaztatzeko. Kolore-mapa bat (desbideraketa-txostena) sortzen dugu, grafikoki erakusten duena non doitzen den eredua benetako piezara eta non dauden nahitako aldeak (adibidez, higadurari konpentsatu diogun eremuetan). Txosten honek beti laguntzen du azken entregagarriari eta prozesuaren trazabilitate osoa ematen du.
Zein entregagai jasotzen dituzu zure pieza digitalizatzean
Gure bezeroek gehien baloratzen duten alderdi bat zer jasoko duten argi izatea da. Digitalizazio-proiektu bat osatzen dugunean, ohiko entregagai-paketeak honako hauek biltzen ditu:
3D eredu parametrikoa (STEP, Solid Edge, AutoCAD)
Entregagai nagusia: CAD eredu natiboa, editagarria, eragiketa-zuhaitzarekin. Bezeroak behar duen formatuan entregatzen dugu: STEP edo IGES formatu unibertsal gisa, edo bere softwarearen formatu natiboan (Solid Edge, AutoCAD, etab.). Benetako eredu bat da, ez azal bat: aldatu, kotatu, simulatu edo zuzenean mekanizatzera bidali dezakezu.
Tolerantziekin kotatutako 2D planoak
Helburua pieza fabrikatzea bada, 3D eredua ez da nahikoa: 2D planoak behar dituzu kotekin, dimentsio- eta geometria-tolerantziekin, gainazal-akaberekin eta material-zehaztapenekin. Plano osoak sortzen ditugu ISO arauaren arabera, edozein CNC mekanizazio-tailerrera, galdaketara edo laser ebakitara bidaltzeko prest.
Desbideraketa-txostena (pieza higatuta badago)
Abiapuntuko piezak higadura, haustura edo deformazio bat aurkezten duenean, benetako egoeraren (eskaneatua) eta geometria nominalaren (berreraikitako CAD eredua) arteko aldeak erakusten dituen dimentsio-txostena entregatzen dugu. Berreraikitze-erabakiak justifikatzeko eta bezeroak zer egin den eta zergatik zehatz-mehatz uler dezan beharrezko dokumentua da.
Kasu praktikoa: 80ko hamarkadako makineria-pieza ordezkorik gabe
Transmisio-ardatza ontziratze-lerrorako (elikagai-industria)
Egoera: Bizkaiko haragizko produktuen fabrika batek 80ko hamarkadako ontziratze-lerro bat zuen. Transmisio-ardatz nagusia —AISI 316 altzairu herdoilgaitzezko mekanizatutako pieza bat, giltzadurarekin, hiru diametrotan eskalatua eta bi muturretan harirekin— higadura larria aurkezten zuen zigiluaren eremuan. Makinaren fabrikatzaileak duela 15 urte baino gehiago itxi zuen. Ez zegoen planorik, ez CAD eredurik, ez ordezko-erreferentziarik.
Egin genuena: Ardatz osoa eskaneatu genuen HandyScan MAX-arekin. Higadura-eremuak (zigiluaren eremua eta eskalatze zentralean flexio arin bat) eta osorik zeuden eremuak identifikatu genituen. Simetriatatik, kota funtzionaletatik (errodamendu-alokairuak, giltzadura normalizatua) eta puntu garrantzitsuetako mikrorrekin egindako neurketa osagarrietatik, geometria nominal osoa berreraiki genuen. STEP eredua, ISO tolerantziekin kotatutako 2D planoak eta higatutako ardatzaren berreraikitako nominalaren aldean zituen desbideraketei buruzko txostena entregatu genituen.
Emaitza: Bezeroaren tailerrak 5 lanegunetan mekanizatu zuen ardatz berria. Pieza lehenengo aldiz egokitu zen makinan, ustekabeko doikuntzarik gabe. Proiektuaren kostu osoa (eskaneatua + modelatzea + planoak) makina osoa ordezkatzeak kostako zukeen %20 baino gutxiago izan zen.
3D eskaneatu industrial batek zenbat kostatzen duen galdetzen baduzu, artikulu horretan proiektu-motaren araberako orientazio-tarifak zehazten ditugu, aurrekontua eskatu aurretik magnitude-ordena bat izan dezazun.
Zenbat denbora behar da eta zer behar dugu hasteko
Epeak piezaren konplexutasunaren araberakoak dira, baina orientazio-erreferentzia bat emateko:
- Pieza sinplea (ardatza, brida, euskarria): 2-4 lanegun jaso edo in situ eskaneatu ondoren.
- Konplexutasun ertaineko pieza (karkasa, bultzatzailea, tresneria): 5-8 lanegun.
- Pieza konplexua edo multzoa (estanpazio-matrizea, moldea, osagai anitzeko mekanismoa): 8-15 lanegun.
Hasteko, behar dugun bakarra pieza fisikoa da (edo zure lantegian bertara sartzeko aukera). Pieza txikia eta erraz garraiatzekoa bada, gure Erandioko (Bizkaia) instalazioetara bidali dezakezu. Bestela, gu joaten gara gure 3D eskaneatu industrialeko ekipo eramangarriarekin. Normalean Euskal Herrian eta Espainiako iparralde osoan lan egiten dugu, eta behar duten proiektuetarako penintsulako edozein puntura joaten gara.
Ez duzu aldez aurretik ezer teknikorik jakin behar. Nahikoa da zein pieza den, zertarako behar duzun eta zer egin nahi duzun honekin (erreplikatu, aldatu, dokumentatu) kontatzea. Guk ikusmolde teknikoa definitu eta aurrekontu itxia proposatzeko ardura hartzen dugu.
Maiz egiten diren galderak
Hautsitako edo higatutako pieza bat digitalizatu daiteke?
Bai. Pieza bere egungo egoeran eskaneatzen da eta, CAD modelatzean, kaltetutako eremuak berreraikitzen dira jatorrizko geometria interpretatuz osorik dauden eremuetatik: simetriak, ereduak, akordio-erradioak eta multzoaren dimentsio-erreferentziak. Eskaneatuan ez ezik, diseinu mekanikoan esperientzia behar duen zeregina da.
Zein zehaztasun lortzen da erreferentzia-planorik gabe?
HandyScan MAX-arekin ±0,15 mm-ko zehaztasun bolumetrikoa eta 0,04 mm-ko sare-bereizmena lortzen ditugu. Fabrikazio mekanikoaren aplikazio gehienetarako nahikoa eta soberan da. Zehaztasun maximoa behar den eremuetan (errodamendu-alokairuak, h7/H6 doikuntzak, etab.), eskaneatua metrologia konbentzionaleko tresnekin egindako puntuzko neurketekin osatzen dugu.
Pieza zuen instalazioetara eraman behar dut?
Ez nahitaez. Gure eskaneatzeko ekipoa guztiz eramangarria da: zure lantegian, tailerrean edo biltegian eskaneatu dezakegu, ekoizpena eten gabe. Pieza txikia eta erraz garraiatzekoa bada, gure Erandioko (Bizkaia) instalazioetara bidali edo ekarri dezakezu ere.
Ematen didazuen fitxategiarekin zuzenean fabrikatu dezaket?
Bai. CAD eredu natiboak (STEP, IGES, Solid Edge, AutoCAD) eta tolerantziekin kotatutako 2D planoak entregatzen ditugu, CNC mekanizazio-tailer batera, galdaketara, laser ebaketara edo beste edozein fabrikazio-prozesura bidaltzeko prest. Zure prozesurako fitxategi espezifikoak behar badituzu (DXF ebakitarako, STL 3D inprimaketa-rako), horiek ere biltzen ditugu.
