Cómo digitalizar una pieza industrial sin planos originales
Tienes una pieza crítica en tu línea de producción. Lleva años funcionando, pero el fabricante ya no existe, los planos se perdieron hace tiempo y ahora necesitas replicarla, modificarla o simplemente documentarla. Es una situación mucho más habitual de lo que parece. En esta guía te explicamos, paso a paso, cómo se digitaliza una pieza industrial sin ninguna documentación técnica previa, qué tecnología se utiliza, qué entregables puedes esperar y cuánto cuesta orientativamente.
Por qué tantas piezas industriales no tienen planos
Antes de entrar en el proceso técnico, merece la pena entender por qué esta situación es tan común. No se trata de negligencia: hay razones estructurales por las que millones de piezas en fábricas de toda España carecen de documentación digital.
Fábricas antiguas sin documentación digitalizada
Muchas plantas industriales en el País Vasco y en el resto de España llevan operando 30, 40 o incluso 50 años. Sus equipos se diseñaron en una época en la que el CAD no existía o no estaba generalizado. Los planos, si los hubo, se hicieron en papel, en formato A0, y con el tiempo se han deteriorado, extraviado o simplemente quedaron obsoletos tras sucesivas modificaciones de taller. En la práctica, lo que hay instalado en la máquina ya no coincide con lo que reflejan esos planos —si es que alguien sabe dónde están—.
Piezas artesanales o modificadas en taller
Es habitual encontrar componentes que nunca tuvieron un plano formal. Se fabricaron directamente en taller, a partir de un croquis o de las instrucciones verbales de un operario experimentado. Otras veces la pieza sí tenía planos originales, pero fue modificada sobre la marcha —una soldadura aquí, un rebaje allá— y nadie documentó esos cambios. El resultado es el mismo: la pieza existe, funciona, pero no hay ningún archivo digital que la describa.
Proveedores desaparecidos o referencias descatalogadas
Otro caso muy frecuente: la pieza fue suministrada por un fabricante que ha cerrado, ha sido absorbido por otro grupo o simplemente ha dejado de fabricar esa referencia. Contactas al proveedor y la respuesta es que ya no disponen de documentación técnica de ese modelo. La única referencia que queda es la pieza física que tienes en la mano, posiblemente desgastada. Esta situación es especialmente habitual en el sector aeronáutico, donde componentes legacy de aeronaves que llevan décadas en servicio necesitan ser replicados sin documentación original y con requisitos de trazabilidad muy exigentes. Si te identificas con alguna de estas situaciones, te recomendamos nuestro artículo sobre las 5 situaciones en las que tu fábrica necesita escaneo 3D, donde cubrimos otros escenarios parecidos.
Qué opciones tienes para digitalizar una pieza sin documentación
Cuando no hay planos, hay básicamente tres caminos para obtener la información dimensional de una pieza. No todos sirven para todas las situaciones.
Medición manual con calibre y micrómetro (y sus límites)
Es la primera opción que se plantea cualquier taller. Coges un calibre, un micrómetro, una galga de radios y vas midiendo cota a cota. Funciona razonablemente bien para piezas prismáticas sencillas —un eje escalonado, una brida con patrón de taladros regular, una placa plana—. Pero en cuanto la geometría se complica (superficies curvas, perfiles de álabe, moldes, formas orgánicas, piezas con decenas de cotas interrelacionadas), la medición manual se vuelve lenta, propensa a errores y, en muchos casos, directamente inviable. No puedes medir con un calibre el perfil exacto de un impulsor de bomba o la superficie de trabajo de una matriz de estampación.
Escaneo 3D industrial: la alternativa precisa y rápida
El escaneado 3D de piezas resuelve de un plumazo las limitaciones de la medición manual. Un escáner 3D de grado industrial captura millones de puntos de la superficie de la pieza en cuestión de minutos, generando una representación digital completa de toda su geometría. No importa si la pieza tiene formas complejas, cavidades internas accesibles, roscas, nervios o superficies de forma libre: el escáner lo captura todo.

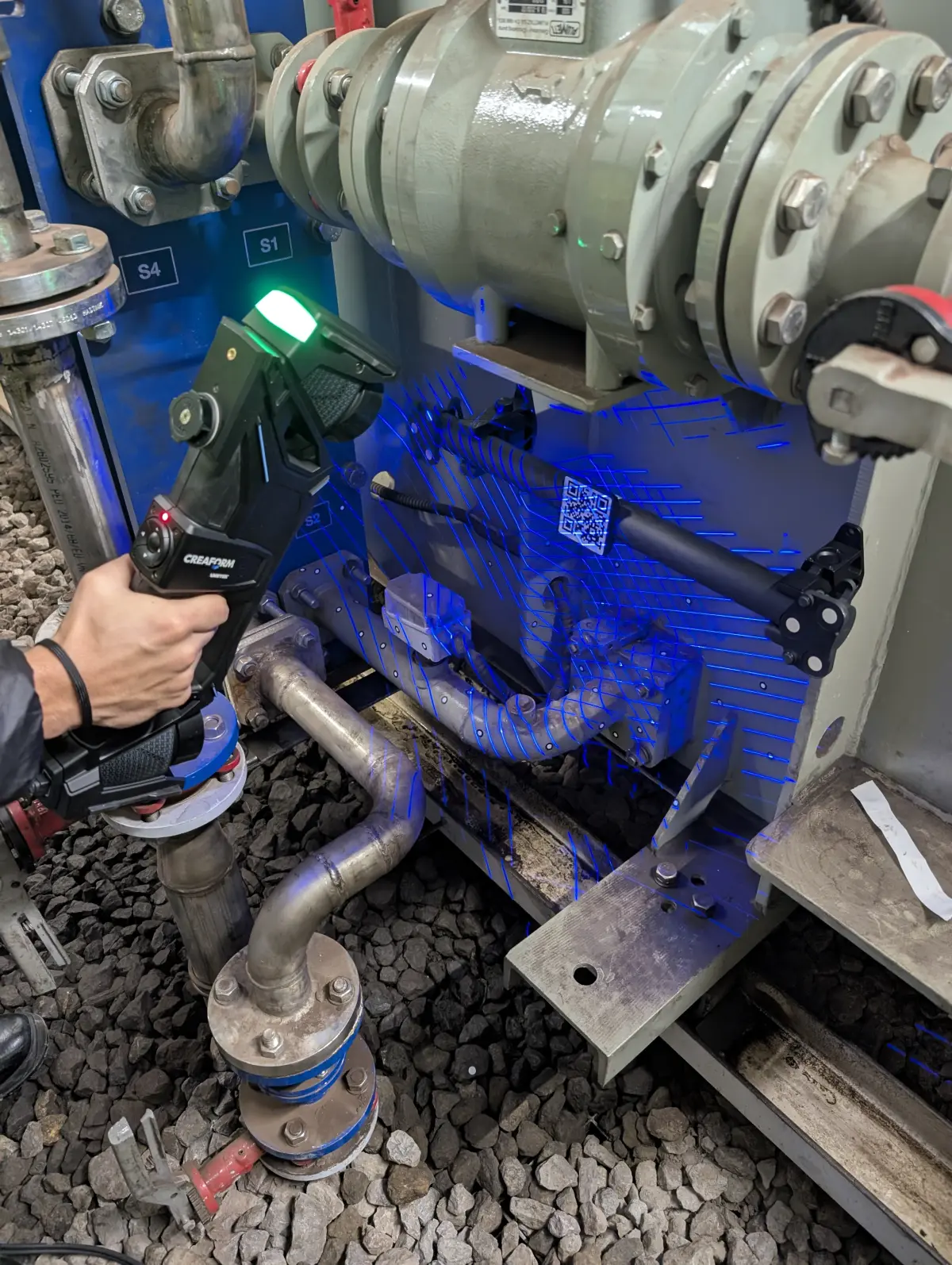

En PROMECAD utilizamos el Creaform HandyScan MAX, un escáner láser portátil con una precisión volumétrica de ±0,15 mm y una resolución de malla de 0,04 mm. Es la herramienta adecuada para piezas industriales de tamaño pequeño y medio (desde unos pocos centímetros hasta 2-3 metros). Para piezas mayores o conjuntos completos, combinamos el escaneo portátil con nuestro escáner terrestre Trimble X7 para capturar el contexto dimensional de la instalación. Si quieres entender el proceso completo con más detalle, consulta nuestra guía sobre cómo funciona el escaneo 3D industrial.
Fotogrametría: cuándo tiene sentido y cuándo no
La fotogrametría (reconstrucción 3D a partir de fotografías) es otra técnica que a veces se plantea. Puede ser útil para objetos grandes donde la precisión absoluta no es crítica —por ejemplo, documentar la forma general de una estructura o un depósito—. Pero para piezas mecánicas donde necesitas fabricar un recambio con tolerancias de décimas de milímetro, la fotogrametría no alcanza la precisión necesaria. En el contexto industrial del que hablamos en este artículo, el escaneo 3D láser es la tecnología de referencia.
El proceso paso a paso: de la pieza física al archivo CAD
Digitalizar una pieza no es simplemente escanearla y pulsar un botón. El escaneo es el primer paso de un proceso que requiere conocimiento técnico, software especializado y experiencia en diseño mecánico. Así es como trabajamos en PROMECAD:
Antes de escanear, analizamos la pieza: material, acabado superficial, dimensiones aproximadas, estado de conservación y zonas críticas. Si la pieza está desgastada o rota, identificamos las zonas afectadas y decidimos, junto con el cliente, si el objetivo es modelar la pieza en su estado actual o reconstruir la geometría original. Esta evaluación previa es fundamental porque condiciona todas las decisiones posteriores del proyecto.
Realizamos el escaneo de la pieza, capturando su superficie completa como una nube de millones de puntos tridimensionales. Dependiendo de la complejidad y el tamaño, el escaneo puede durar entre 10 minutos y un par de horas. Si la pieza tiene cavidades o zonas de difícil acceso, realizamos múltiples pasadas desde distintos ángulos. Si es necesario, aplicamos marcadores de referencia (targets adhesivos) para garantizar la precisión en piezas grandes o con geometría repetitiva.
La nube de puntos en bruto necesita procesarse: eliminamos ruido, cerramos pequeños huecos provocados por zonas inaccesibles y generamos una malla poligonal (STL) que representa la superficie de la pieza como un conjunto de triángulos. Este archivo ya es una representación digital fiel de la pieza, pero todavía no es un modelo CAD editable. Es el paso intermedio entre el mundo físico y el modelo paramétrico.
Este es el paso que marca la diferencia y donde entra nuestro conocimiento de diseño mecánico. Sobre la malla poligonal, construimos un modelo CAD nativo —con features reales: extrusiones, revoluciones, vaciados, patrones, chaflanes— interpretando la intención de diseño original de la pieza. No es una conversión automática: es un trabajo manual experto que requiere entender cómo y por qué se diseñó esa pieza así. Si quieres profundizar en este proceso, lo explicamos en detalle en nuestra guía completa sobre ingeniería inversa con escaneo 3D.

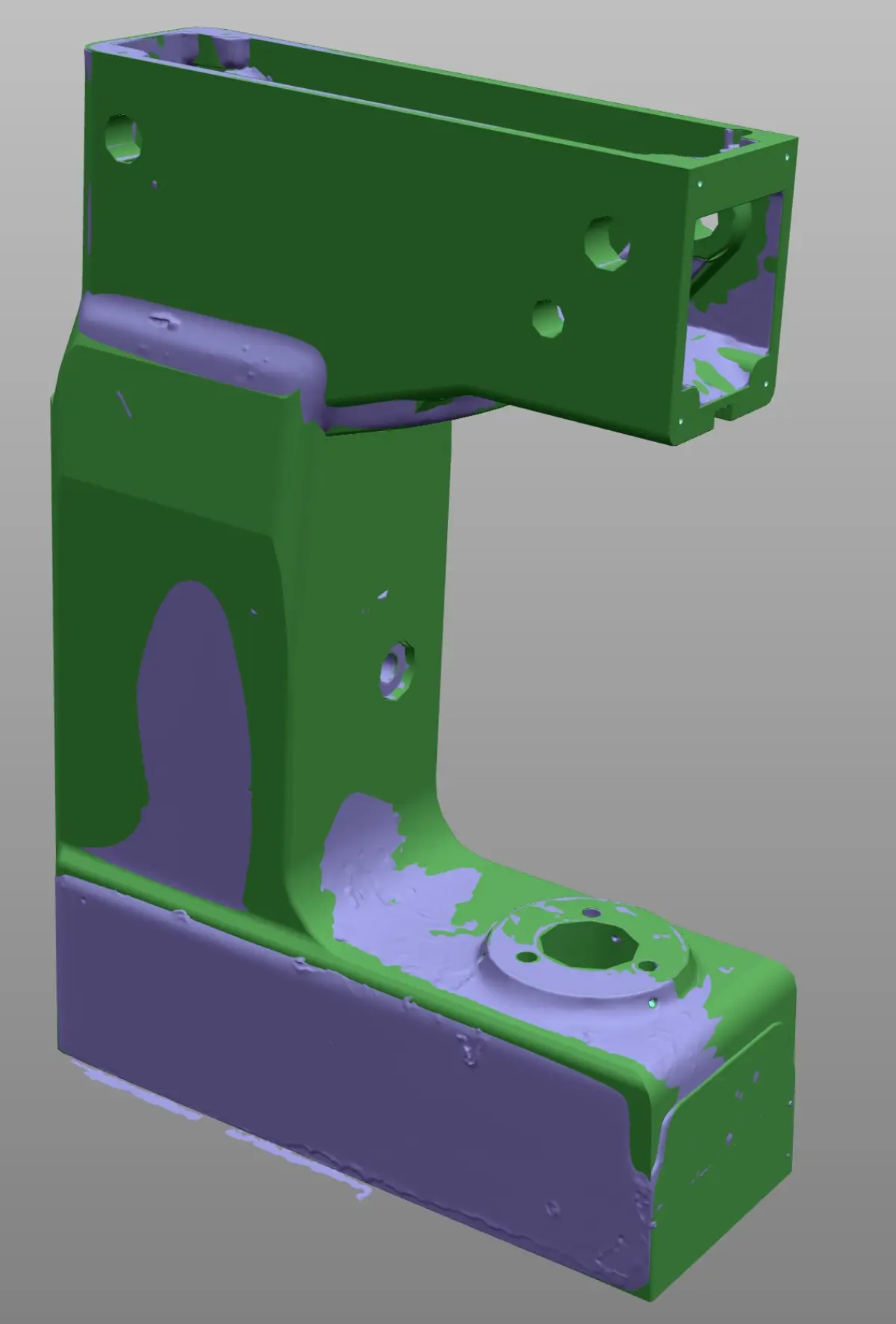

Una vez completado el modelo CAD, lo comparamos con la malla del escaneo original para verificar las desviaciones. Generamos un mapa de color (informe de desviaciones) que muestra gráficamente dónde el modelo se ajusta a la pieza real y dónde hay diferencias intencionadas (por ejemplo, zonas donde hemos compensado desgaste). Este informe acompaña siempre al entregable final y da trazabilidad completa al proceso.
Qué entregables recibes al digitalizar tu pieza
Uno de los aspectos que más valoran nuestros clientes es la claridad de lo que van a recibir. Cuando completamos un proyecto de digitalización, el paquete de entregables habitual incluye:
Modelo 3D paramétrico (STEP, Solid Edge, AutoCAD)
El entregable principal: un modelo CAD nativo, editable, con árbol de operaciones. Lo entregamos en el formato que necesite el cliente: STEP o IGES como formato universal, o en el formato nativo de su software (Solid Edge, AutoCAD, etc.). Es un modelo de verdad, no una cáscara: puedes modificarlo, acotarlo, simularlo o enviarlo directamente a mecanizar.
Planos 2D acotados con tolerancias
Si el objetivo es fabricar la pieza, el modelo 3D no basta: necesitas planos 2D con cotas, tolerancias dimensionales y geométricas, acabados superficiales y especificaciones de material. Generamos planos completos según norma ISO, listos para enviar a cualquier taller de mecanizado CNC, fundición o corte láser.
Informe de desviaciones (si la pieza está desgastada)
Cuando la pieza de partida presenta desgaste, rotura o deformación, entregamos un informe dimensional que muestra las diferencias entre el estado real (escaneo) y la geometría nominal (modelo CAD reconstruido). Es un documento imprescindible para justificar las decisiones de reconstrucción y para que el cliente entienda exactamente qué se ha hecho y por qué.
Caso práctico: pieza de maquinaria de los años 80 sin repuesto
Eje de transmisión para línea de envasado (industria alimentaria)
Situación: Una fábrica de productos cárnicos en Bizkaia tenía una línea de envasado de los años 80. El eje de transmisión principal —una pieza mecanizada de acero inoxidable AISI 316, con chaveteado, escalonamiento en tres diámetros y rosca en ambos extremos— presentaba un desgaste severo en la zona del retén. El fabricante de la máquina había cerrado hacía más de 15 años. No existían planos, ni modelo CAD, ni referencia de repuesto.
Lo que hicimos: Escaneamos el eje completo con el HandyScan MAX. Identificamos las zonas de desgaste (la zona del retén y un ligero pandeo en el escalonamiento central) y las zonas intactas. A partir de las simetrías, las cotas funcionales (alojamientos de rodamiento, chaveteado normalizado) y las mediciones complementarias con micrómetro en puntos clave, reconstruimos la geometría nominal completa. Entregamos modelo STEP, planos 2D acotados con tolerancias ISO y un informe que documentaba las desviaciones del eje desgastado respecto al nominal reconstruido.
Resultado: El taller del cliente mecanizó el eje nuevo en 5 días laborables. La pieza encajó a la primera en la máquina, sin ningún ajuste imprevisto. El coste total del proyecto (escaneo + modelado + planos) representó menos del 20% de lo que habría costado sustituir la máquina entera.
Si te preguntas cuánto cuesta un servicio de escaneo 3D industrial, en ese artículo desglosamos tarifas orientativas por tipo de proyecto para que tengas un orden de magnitud antes de pedir presupuesto.
Cuánto se tarda y qué necesitamos para empezar
Los plazos dependen de la complejidad de la pieza, pero para dar una referencia orientativa:
- Pieza sencilla (eje, brida, soporte): 2-4 días laborables desde la recepción o el escaneo in situ.
- Pieza de complejidad media (carcasa, impulsor, utillaje): 5-8 días laborables.
- Pieza compleja o conjunto (matriz de estampación, molde, mecanismo multi-componente): 8-15 días laborables.
Para empezar, lo único que necesitamos es la pieza física (o acceso a ella en tu planta). Si la pieza es pequeña y fácil de transportar, puedes enviarla a nuestras instalaciones en Erandio (Bizkaia). Si no, nos desplazamos nosotros con nuestro equipo portátil de escaneado 3D industrial. Operamos habitualmente en País Vasco y todo el norte de España, y para proyectos que lo requieran nos desplazamos a cualquier punto de la península.
No necesitas saber nada técnico de antemano. Nos basta con que nos cuentes qué pieza es, para qué la necesitas y qué quieres hacer con ella (replicarla, modificarla, documentarla). Nosotros nos encargamos de definir el enfoque técnico y de proponerte un presupuesto cerrado.
Preguntas frecuentes
¿Se puede digitalizar una pieza rota o desgastada?
Sí. Se escanea la pieza en su estado actual y, durante el modelado CAD, se reconstruyen las zonas dañadas interpretando la geometría original a partir de las zonas intactas: simetrías, patrones, radios de acuerdo y referencias dimensionales del conjunto. Es una tarea que requiere experiencia en diseño mecánico, no solo en escaneo.
¿Qué precisión se consigue sin planos de referencia?
Con el HandyScan MAX alcanzamos una precisión volumétrica de ±0,15 mm y una resolución de malla de 0,04 mm. Esto es más que suficiente para la gran mayoría de aplicaciones de fabricación mecánica. En las zonas donde se requiere máxima precisión (alojamientos de rodamiento, ajustes h7/H6, etc.), complementamos el escaneo con mediciones puntuales con instrumentos de metrología convencional.
¿Necesito llevar la pieza a vuestras instalaciones?
No necesariamente. Nuestro equipo de escaneado es completamente portátil: podemos escanear en tu planta, en tu taller o en tu almacén, sin interrumpir la producción. Si la pieza es pequeña y fácil de transportar, también puedes enviarla o traerla a nuestras instalaciones en Erandio (Bizkaia).
¿Puedo fabricar directamente con el archivo que me entregáis?
Sí. Entregamos modelos CAD nativos (STEP, IGES, Solid Edge, AutoCAD) y planos 2D acotados con tolerancias, listos para enviar a un taller de mecanizado CNC, fundición, corte láser o cualquier otro proceso de fabricación. Si necesitas archivos específicos para tu proceso (DXF para corte, STL para impresión 3D), también los incluimos.
Siguiente paso: cuéntanos tu caso
En PROMECAD llevamos más de 20 años en diseño mecánico industrial. Esa experiencia es la que nos permite, cuando escaneamos una pieza, no solo ver geometría, sino entender funcionalidad, condiciones de montaje y proceso de fabricación. Es la diferencia entre entregar un archivo 3D y entregar una solución completa, lista para fabricar.
Si tienes una pieza sin planos que necesitas replicar, modificar o documentar, cuéntanos tu caso. Evaluamos cada consulta de forma individual y te decimos con honestidad si el escaneo 3D es la mejor solución para tu caso concreto o si hay un camino más sencillo.
