5 situaciones en las que tu fábrica necesita escaneo 3D (y probablemente no lo sabe)
En el día a día de una planta industrial, hay problemas que se asumen como inevitables: piezas que no se pueden replicar, planos que ya no reflejan la realidad, discrepancias con proveedores que se resuelven a ojo. Pero la mayoría de estas situaciones tienen una solución común que muchas empresas aún desconocen. Te contamos cómo funciona el escaneo 3D industrial y por qué podría ser exactamente lo que tu fábrica necesita.
1. Tenemos una pieza crítica que se rompe y el proveedor ya no existe
"Se nos ha roto el acoplamiento del reductor de la línea 3. Lo fabricaba una empresa alemana que cerró hace diez años y no tenemos planos de nada."
Esta es probablemente la situación más habitual que encontramos en planta. Maquinaria que lleva décadas funcionando, componentes que se fabricaron a medida y proveedores que simplemente han desaparecido. Cuando necesitas replicar una pieza sin planos de fabricación, la alternativa clásica es tomar medidas manuales con calibre y micrómetro, hacer un croquis y esperar que el taller interprete correctamente las cotas. El resultado, en el mejor de los casos, es una pieza que "más o menos" encaja.
Con el escaneado 3D de piezas, el proceso es radicalmente distinto. Un escáner láser portátil captura millones de puntos de la superficie de la pieza original, generando una nube de puntos con precisión submilimétrica (±0,15 mm con nuestro Creaform HandyScan MAX). A partir de ahí, se construye un modelo CAD sólido que cualquier taller CNC puede mecanizar directamente. Si quieres conocer en detalle los equipos, las fases y los entregables de este proceso, te recomendamos nuestra guía paso a paso sobre cómo funciona el escaneo 3D industrial.
Este proceso es lo que se conoce como ingeniería inversa con escáner 3D: partir de un objeto físico para obtener su modelo digital completo, con todas sus geometrías, radios, chaflanes y tolerancias. No se pierde información en la transcripción y el resultado es una réplica fiel, no una aproximación.
Además, una vez que tienes el modelo CAD, lo conservas para siempre. Si la pieza vuelve a fallar dentro de cinco años, la fabricación es inmediata. Es una inversión que elimina un riesgo recurrente y que resuelve de forma definitiva el problema del escaneo 3D de piezas de repuesto de maquinaria antigua. Si estás en esta situación, te recomendamos nuestra guía completa sobre cómo digitalizar una pieza sin planos originales, donde explicamos el proceso paso a paso con un caso práctico real.
2. Hemos hecho modificaciones en planta y los planos ya no coinciden con la realidad
"Queremos ampliar la zona de envasado, pero los planos del as-built son de 2008. Desde entonces hemos movido tuberías, añadido un compresor y cambiado toda la bancada de la línea 2."
Las plantas industriales son organismos vivos. Cada año se añaden equipos, se modifican trazados de tuberías, se reubican cuadros eléctricos. Al cabo de unos años, los planos originales se convierten en documentos históricos que poco tienen que ver con lo que hay realmente instalado. Y cuando llega el momento de digitalizar una instalación industrial existente para una reforma, el problema se hace evidente: el proyecto de ingeniería parte de una base falsa.

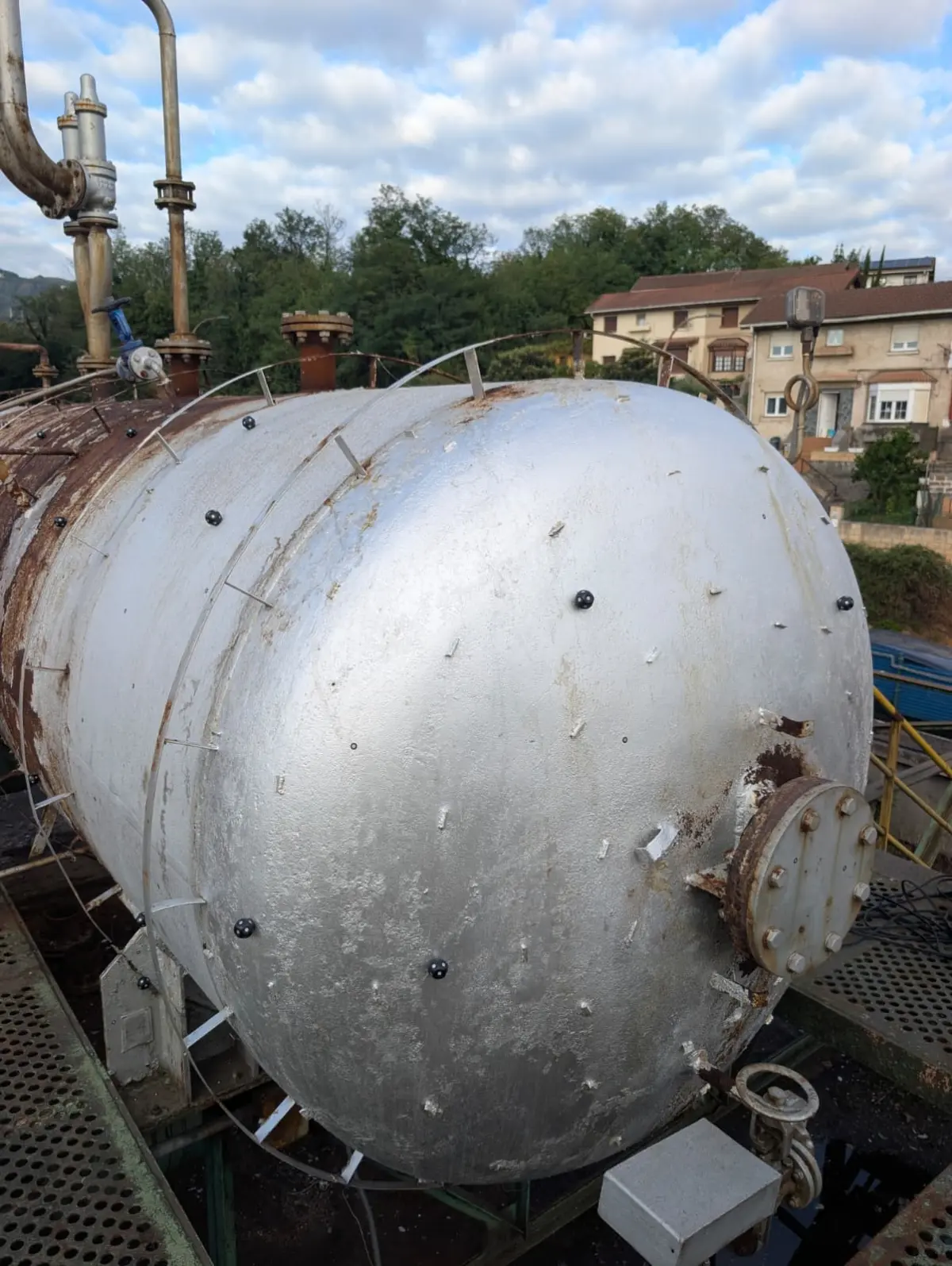

El escaneado 3D de instalaciones resuelve esto de forma completa. Mediante escáner láser terrestre (TLS), se captura la totalidad de la planta tal y como está hoy: estructura, equipos, tuberías, bandejas de cables, conductos de ventilación, todo. El resultado es una nube de puntos tridimensional de alta densidad que sirve como base fidedigna para cualquier proyecto de reforma, ampliación o integración de nuevos equipos.
La ventaja no es solo la precisión. Es la velocidad. Un escaneado láser de instalaciones de una nave de 2.000 metros cuadrados puede completarse en uno o dos días, sin interrumpir la producción. Los datos se procesan y entregan en formatos compatibles con cualquier software de ingeniería: Revit, AutoCAD Plant 3D, Solid Edge.
Hemos visto proyectos de reforma donde los técnicos descubren interferencias en fase de diseño precisamente porque trabajaban sobre un modelo actualizado por escaneado, en lugar de fiarse de planos obsoletos. Esas interferencias detectadas en pantalla habrían sido colisiones reales en obra, con el coste y los retrasos que eso implica. Si quieres conocer en detalle cómo funciona este proceso, te recomendamos nuestra guía sobre Scan to BIM para digitalizar plantas industriales.
3. Rechazamos piezas del proveedor pero no podemos demostrar la desviación con datos
"Nos llegan lotes de carcasas de fundición que no encajan en el montaje. El proveedor dice que están dentro de tolerancia, nosotros decimos que no, y al final es nuestra palabra contra la suya."
El control dimensional es una de las aplicaciones más potentes y menos conocidas del escaneo 3D en entornos de fabricación. Cuando necesitas comparar una pieza fabricada con su modelo CAD 3D, un escáner te permite hacer un análisis completo de desviaciones punto a punto, generando un mapa de color que muestra de forma visual e inequívoca dónde la pieza real se aparta del nominal y en qué magnitud.
El informe resultante no deja lugar a interpretaciones. Cada zona de la pieza aparece coloreada según su desviación: verde dentro de tolerancia, amarillo en el límite, rojo fuera de especificación. Con valores numéricos en cada punto de control. Es una evidencia técnica objetiva que puedes compartir con tu proveedor, y que cualquier ingeniero de calidad entiende al instante.
A diferencia de los métodos tradicionales de control con MMC (máquina de medición por coordenadas), que miden puntos discretos, el escaneado 3D de piezas captura la superficie completa. Esto significa que no solo detectas las desviaciones donde esperabas encontrarlas, sino también deformaciones o defectos en zonas que una verificación por puntos habría pasado por alto.
Para empresas que gestionan calidad de proveedores, esta capacidad de documentar desviaciones de forma exhaustiva y repetible cambia las dinámicas de negociación. Ya no se trata de percepciones, sino de datos. El proceso para comparar pieza fabricada con modelo CAD 3D es rápido, objetivo y genera documentación trazable que puedes archivar para futuras auditorías. Explicamos todo el flujo de trabajo en nuestra guía sobre control de calidad dimensional con escáner 3D, incluyendo sectores con requisitos especialmente estrictos como la automoción.
4. Necesitamos adaptar un utillaje pero no tenemos el CAD original
"Tenemos un útil de soldadura que se diseñó hace quince años para una referencia antigua. Ahora necesitamos adaptarlo a la nueva pieza, pero el CAD se perdió cuando cambiamos de sistema informático."
La digitalización de fixtures y utillajes de producción es una necesidad que aparece con frecuencia en plantas del sector de automoción, aeronáutica y fabricación metálica en general. Los utillajes de soldadura, los gabaritos de verificación, las cunas de mecanizado... son elementos que se diseñaron a medida, que han ido sufriendo modificaciones sobre la marcha y cuya documentación original, en muchos casos, simplemente no existe.
Mediante nuestros servicios de escaneado 3D, capturamos la geometría completa del utillaje tal y como está hoy, incluyendo todas las modificaciones que se le hayan hecho a lo largo de los años. A partir del modelo 3D obtenido, se puede trabajar sobre una base real para diseñar la adaptación, en lugar de empezar de cero o hacer prueba y error en el taller.
El ahorro es doble. Por un lado, se reduce drásticamente el tiempo de diseño, porque no hay que levantar el modelo completo del utillaje desde mediciones manuales. Por otro, se minimizan los errores de ajuste en taller, porque el modelo digital refleja fielmente la realidad física, incluidas las imperfecciones y deformaciones acumuladas con el uso.
En nuestra experiencia, la digitalización de un utillaje complejo que manualmente llevaría dos semanas de medición y modelado se resuelve en dos o tres días con escaneado 3D, incluyendo la entrega del modelo CAD paramétrico listo para ser modificado. Es un ejemplo claro de ingeniería inversa con escáner 3D aplicada a la mejora continua de procesos productivos.
5. Queremos optimizar un diseño existente pero partimos solo de la pieza física
"Llevamos años fabricando este soporte con el mismo diseño. Sabemos que está sobredimensionado, pero para rediseñar necesitaríamos el CAD y solo tenemos la pieza."
La optimización de componentes existentes es una de las vías más directas para reducir costes de fabricación, peso de conjuntos y tiempos de montaje. Pero para optimizar, primero necesitas un modelo digital sobre el que trabajar. Y cuando el único punto de partida es la pieza física, la digitalización de piezas mediante escaneado 3D es el primer paso imprescindible.
El proceso de escaneado 3D industrial genera un modelo que no solo refleja la geometría actual de la pieza, sino que permite analizarla con herramientas de simulación (FEA, CFD) para identificar dónde hay material sobrante, dónde se concentran las tensiones y qué modificaciones geométricas mejorarían el rendimiento. El camino que recorre la información desde la captura hasta el archivo de fabricación es lo que se conoce como proceso Scan to CAD.
Un ejemplo habitual: soportes y brackets metálicos que se diseñaron en una época en la que el cálculo era conservador y el material barato. Hoy, con herramientas de optimización topológica y fabricación aditiva, muchos de esos componentes pueden rediseñarse con una reducción de peso del 30 al 50 por ciento sin comprometer su resistencia. Pero todo empieza por tener el modelo digital, y ahí es donde entra el escaneado.
Además, el escaneado permite documentar el diseño actual antes de introducir cambios. Si la nueva versión presenta algún problema en servicio, siempre puedes volver a fabricar la pieza original a partir del modelo almacenado. Es una red de seguridad que no existía cuando solo tenías la pieza en la estantería del almacén.
¿Te suena alguna de estas situaciones?
Si has reconocido tu fábrica en alguno de estos cinco escenarios, no estás solo. Son situaciones que encontramos prácticamente cada semana en empresas industriales de todos los tamaños y sectores. Lo que todas tienen en común es que se resuelven con la misma tecnología base: un escáner 3D profesional, software de procesamiento adecuado y, sobre todo, profesionales con experiencia en el entorno industrial que saben interpretar los datos y convertirlos en soluciones reales.
En PROMECAD llevamos más de veinte años en diseño mecánico industrial, y trabajamos con equipos de escaneado 3D de última generación. Conocemos los problemas porque los hemos vivido junto a nuestros clientes, y sabemos que cada caso requiere un enfoque específico. No es lo mismo escanear una pieza de 50 milímetros con precisión submilimétrica que levantar una planta petroquímica de 10.000 metros cuadrados.
Si antes de contactarnos quieres hacerte una idea de la inversión que supone, te recomendamos consultar nuestra guía sobre cuánto cuesta un servicio de escaneo 3D industrial. Y si quieres saber cómo el escaneo 3D puede aplicarse a tu caso concreto, cuéntanos tu situación. Analizamos cada proyecto de forma personalizada y te proponemos la solución más eficiente, sin compromisos. A veces la respuesta es más sencilla y rápida de lo que imaginas.
