Escaneado 3D de Piezas y Componentes
Digitalización de alta precisión con escáneres Creaform HandySCAN en Bilbao y País Vasco. De piezas de 5 cm a componentes de 10 metros: ingeniería inversa, control dimensional y captura de geometrías complejas con exactitud de hasta 0,025 mm.
Con base en Erandio (Vizcaya), nos desplazamos a toda la zona: Bilbao, Gran Bilbao, Bizkaia, Gipuzkoa, Araba, Cantabria, Navarra y cualquier punto del norte de España. Si tu pieza no es transportable, vamos donde haga falta.
Dos Escáneres, Cualquier Tamaño de Pieza
Del mundo físico al modelo 3D: con el HandySCAN BLACK+ Elite y el HandySCAN MAX digitalizamos desde una pieza de 5 cm hasta componentes de 10 metros, con total fidelidad a la pieza original.

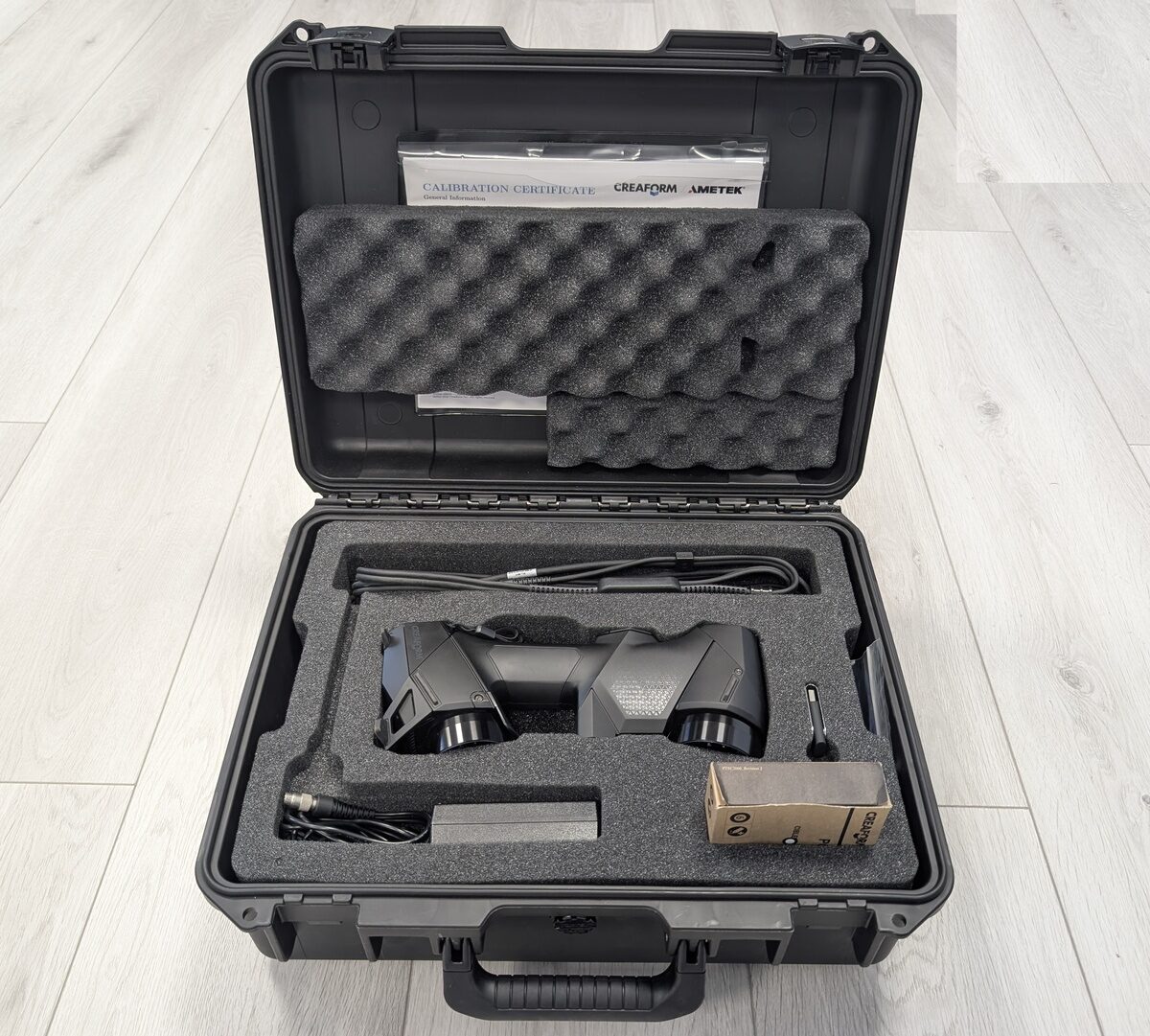

Creaform HandySCAN BLACK+ Elite
Nuestro escáner de máxima resolución para piezas pequeñas y medianas. Captura cada detalle de la geometría para obtener modelos 3D fieles a la pieza física: ingeniería inversa, moldes y recambios sin planos.
- Exactitud: 0,025 mm
- Rango: Piezas de 0,05 a 4 m
- Tecnología: 30 líneas de láser azul
- Ideal: Piezas, moldes, componentes sin planos
Creaform HandySCAN Max
Para piezas y componentes de gran tamaño y superficies complejas, directamente en planta. Tecnología láser azul portátil con precisión submilimétrica.
- Precisión: ±0.15 mm
- Rango: Piezas de 1 a 10 m
- Tecnología: 38 líneas de láser azul
- Ideal: Grandes piezas, utillajes, estructuras, bastidores, layouts generales
Tecnología Láser Azul de Alta Precisión
La longitud de onda corta del láser azul permite capturar con mayor precisión superficies brillantes, oscuras y con geometrías complejas que los láseres convencionales no pueden resolver.
¿Cómo Funciona?
Nuestros escáneres Creaform HandySCAN utilizan tecnología de láser azul combinada con cámaras de alta resolución que capturan la geometría de las superficies mientras el operario mueve el escáner alrededor de la pieza.
El resultado es una malla de triángulos (mesh) que reproduce fielmente la geometría de la pieza: con una exactitud de 0,025 mm en el caso del BLACK+ Elite (piezas de 0,05 a 4 metros) y de ±0.15 mm con el MAX (piezas de 1 a 10 metros).
El sistema utiliza dianas reflectantes (targets) colocadas sobre o alrededor de la pieza para el posicionamiento y alineamiento durante el escaneo, garantizando la precisión incluso en piezas de gran tamaño.
Nuestro Equipo Escaneando en Campo
Así trabajamos: escaneamos directamente en la instalación del cliente y obtenemos el modelo 3D en tiempo real.
Escaneo in situ
Nuestro técnico captura la geometría de la maquinaria directamente en planta con el Creaform HandySCAN Max.
Resultado en tiempo real
El modelo 3D se genera mientras se escanea, permitiendo verificar la cobertura y calidad de la captura al instante.
Del Mundo Físico al Modelo Digital
La precisión de nuestros escáneres HandySCAN permite obtener modelos 3D fieles de piezas y componentes, y realizar comparaciones dimensionales con detalle profesional.
Inspección Dimensional y Control de Calidad
Comparación entre la pieza escaneada y el modelo CAD nominal. Generamos mapas de desviación cromáticos que muestran visualmente las diferencias, junto con informes detallados de medición con tolerancias.
Mapa de desviación cromático
Informe de inspección
¿Tu pieza no tiene planos y necesitas reconstruir su modelo CAD para fabricarla o modernizarla? Eso es ingeniería inversa — lo vemos en detalle, con casos reales (durómetro, automoción, depósito industrial), en su propia página.
¿Necesitas escanear instalaciones industriales o grandes espacios? Ver Escaneado 3D de Instalaciones →
Nuestro Proceso de Escaneado
Un flujo de trabajo optimizado que garantiza precisión, eficiencia y resultados de calidad profesional.
Análisis
Evaluamos la pieza o componente, definimos la estrategia de captura y preparamos las dianas de referencia.
Captura
Escaneamos la pieza in situ con el escáner Creaform más adecuado a su tamaño, asegurando cobertura completa de todas las superficies.
Procesado
Alineamos y fusionamos las capturas. Generamos malla de triángulos, superficies NURBS o modelo CAD sólido según necesidad.
Entrega
Entregamos en el formato que necesite: malla STL, superficies STEP/IGES, sólido CAD editable o informe de inspección dimensional.
Sectores que Confían en Nuestro Escaneado
Experiencia demostrada en los sectores industriales más exigentes de Euskadi y toda España.
Automoción
Escaneado de componentes, utillajes y control dimensional de piezas de carrocería.
Aeronáutica
Digitalización de piezas aeronáuticas, inspección de componentes críticos y utillajes.
Maquinaria Industrial
Ingeniería inversa de equipos, documentación de instalaciones y rediseño de componentes.
Naval
Escaneado de cascos, estructuras y componentes navales para reparación y retrofitting.
