Caso real: escaneo 3D de un depósito industrial para fabricar su gemelo (sin planos)
Nos llamaron con un reto interesante: el cliente necesitaba fabricar un depósito nuevo, idéntico al que ya tenían, para sustituir el actual. Es el problema clásico de muchas instalaciones antiguas: no se conservan los planos generales. ¿La solución? Subir a la cubierta de la fábrica y escanear el depósito en 3D con nuestro Creaform HandySCAN MAX para reconstruir su geometría exacta y, a partir de ahí, poder fabricar su gemelo. No fue un escaneo sencillo, y eso es justo lo que lo hace interesante.
El reto del cliente: fabricar un depósito gemelo sin tener planos del original
El cliente tenía claro qué quería: un depósito nuevo, dimensionalmente idéntico al actual, para sustituirlo en su misma posición y conexiones. La pieza original había estado décadas en servicio a la intemperie y empezaba a presentar problemas estructurales asociados a la corrosión. El plazo de respuesta para una sustitución sin sobresaltos exigía empezar a fabricar el sustituto antes de retirar el original.
El problema era la documentación. Como ocurre con muchas instalaciones industriales antiguas, los planos originales no aparecían o no se correspondían con la realidad (la pieza había sufrido reparaciones puntuales a lo largo de los años: refuerzos soldados, conexiones reubicadas, tapas sustituidas). Reproducir el depósito a partir de los planos disponibles no era una opción si se quería garantizar que el gemelo encajara exactamente.
Por qué no medir a mano con cinta métrica
Cuando hablamos con responsables de mantenimiento o de proyecto, esta es la pregunta que más se repite: ¿no se puede medir con flexómetro y reproducir? En piezas pequeñas y geometría sencilla, sí. En un depósito grande, cilíndrico, con tubuladuras, bridas, refuerzos y décadas de modificaciones encima, no. Y aquí los motivos prácticos:
- Geometría curva irregular. Un depósito que llevaba años en servicio no es ya un cilindro perfecto. Tiene ovalizaciones, abolladuras y zonas con corrosión que han comido espesor. Medir a mano da cotas nominales, no la geometría real con la que se debe fabricar el gemelo.
- Posición relativa de elementos. Las bridas, tubuladuras y puntos de anclaje no están donde dice un plano de fábrica: están donde se reubicaron en sucesivas intervenciones. Reproducir las posiciones exactas con cinta es prácticamente inviable.
- Acceso difícil. El depósito estaba en la cubierta de la fábrica. Trabajar con cinta y plomada durante días no era seguro ni razonable.
- Sin parar la producción. Mientras el depósito sigue operativo, no se puede vaciar ni mover. El escaneo 3D permite capturar la geometría completa sin tocar nada.
La conclusión técnica es directa: en un equipo así, el escaneo 3D es la única forma razonable de capturar la realidad con la precisión que un proyecto de fabricación necesita. Si quieres profundizar en cómo se aborda esto desde el punto de vista del servicio, lo describimos en detalle en nuestra página de escaneado 3D de piezas.
Por qué elegimos el Creaform HandySCAN MAX
Para este caso no servía un escáner láser terrestre tipo Trimble X7 (orientado a espacios e instalaciones completas) ni un sistema fijo de metrología. Necesitábamos un escáner portátil de mano capaz de:
- Trabajar en exteriores, sobre una cubierta industrial, sin instalación previa.
- Capturar la geometría con precisión submilimétrica en una pieza grande y curva.
- Posicionarse en el espacio sin necesidad de referencias externas (sin estación total ni GPS), apoyándose en dianas reflectantes pegadas sobre la propia pieza.
- Resistir el manejo durante varias horas en una jornada de campo.

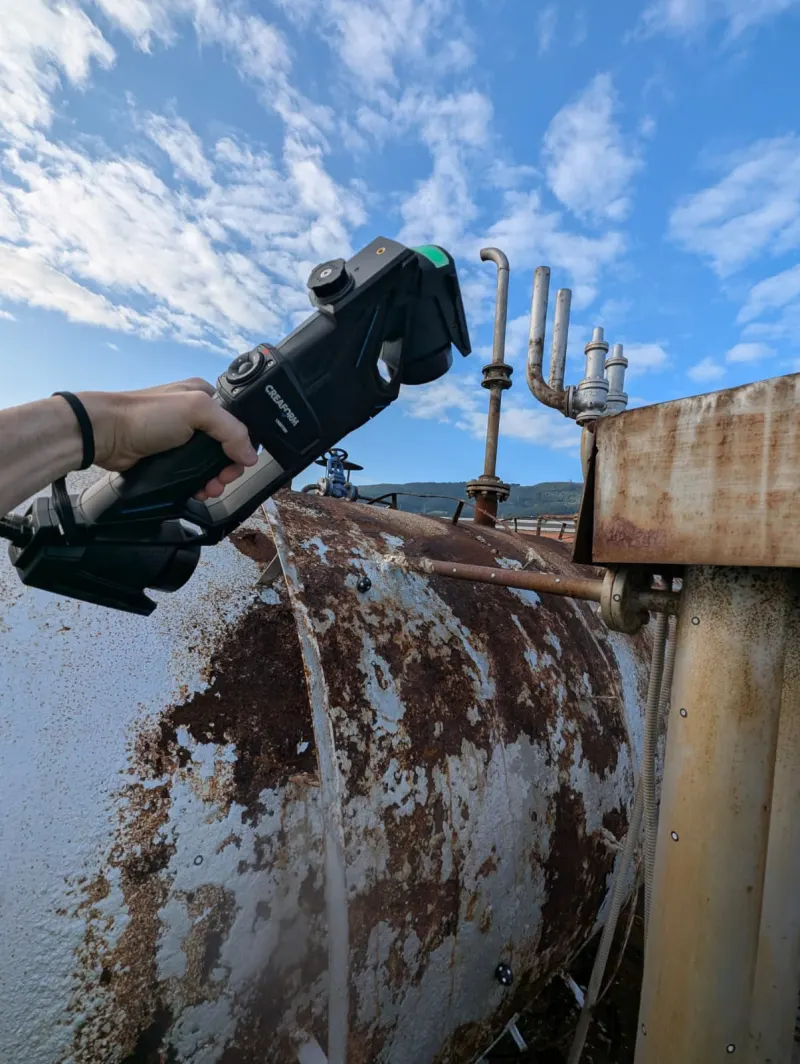

El Creaform HandySCAN MAX cumple las cuatro. Es el escáner que llevamos al campo cuando el equipo a digitalizar es grande, tiene geometría compleja y no se puede mover a un laboratorio de metrología. Para piezas más pequeñas usamos otras configuraciones del mismo escáner; explicamos las diferencias en nuestro artículo sobre precisión del escáner 3D industrial.
Los cuatro retos que encontramos en campo
Sobre el papel un escaneo así parece directo: se pega la dianas, se conecta el escáner y se barre la pieza. En la práctica un escaneo en una cubierta industrial real tiene varios frentes simultáneos. Estos fueron los cuatro que más condicionaron la jornada:
1. Mucha corrosión

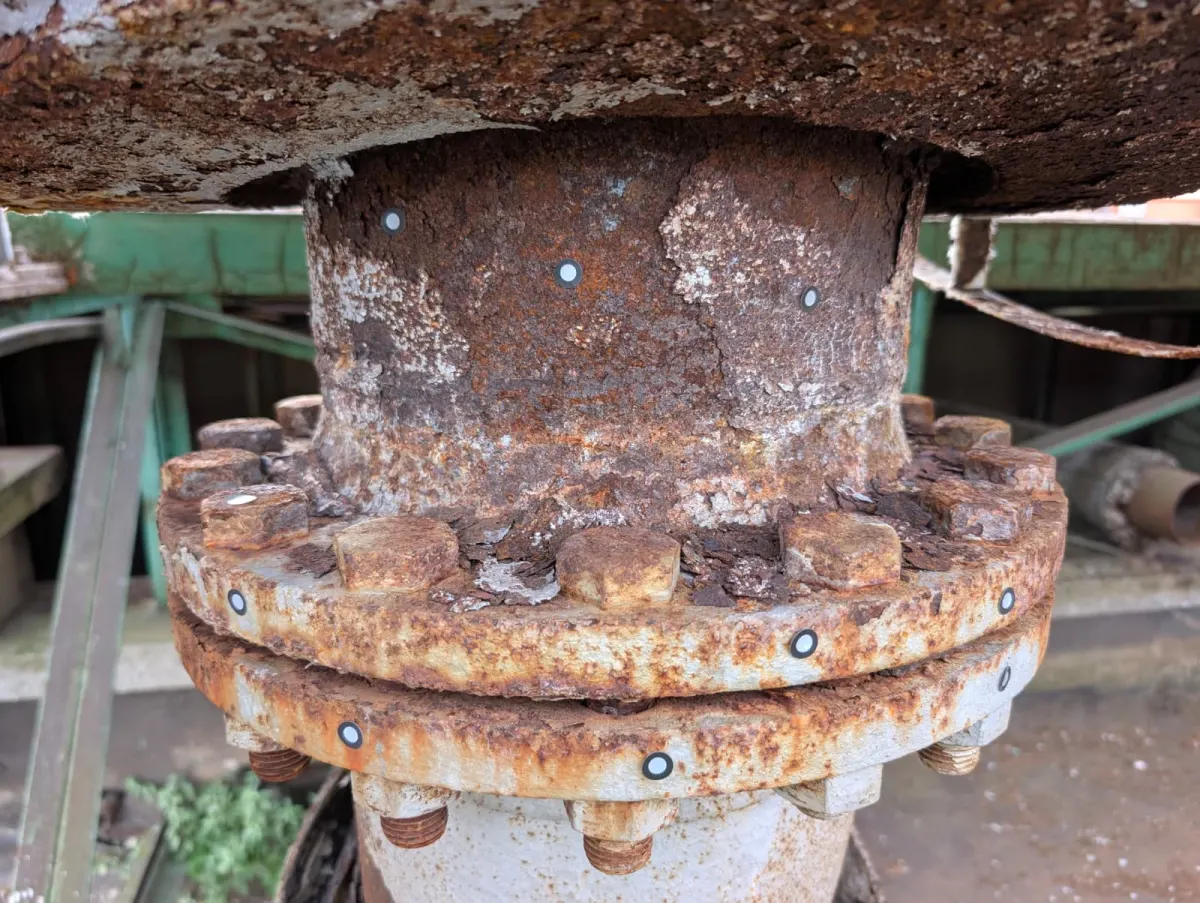

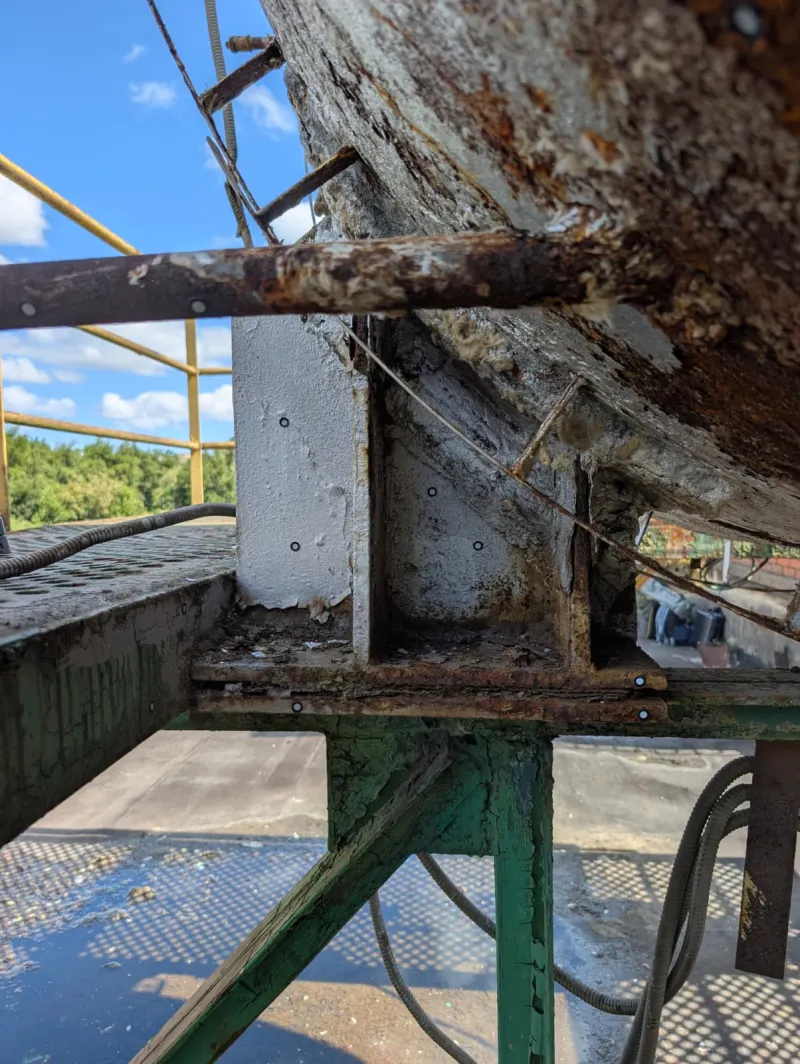

Décadas de intemperie habían dejado la superficie del depósito en un estado más que delicado: óxido superficial generalizado, picaduras y zonas con pérdida de espesor. Para el escaneo esto se traduce en varias cosas: una superficie rugosa y heterogénea que dispersa más la luz del láser, zonas con desniveles imprevistos que hay que capturar con más pasadas y, sobre todo, una sensación constante de que la pieza no admite manipulaciones bruscas.
2. Targets rebeldes

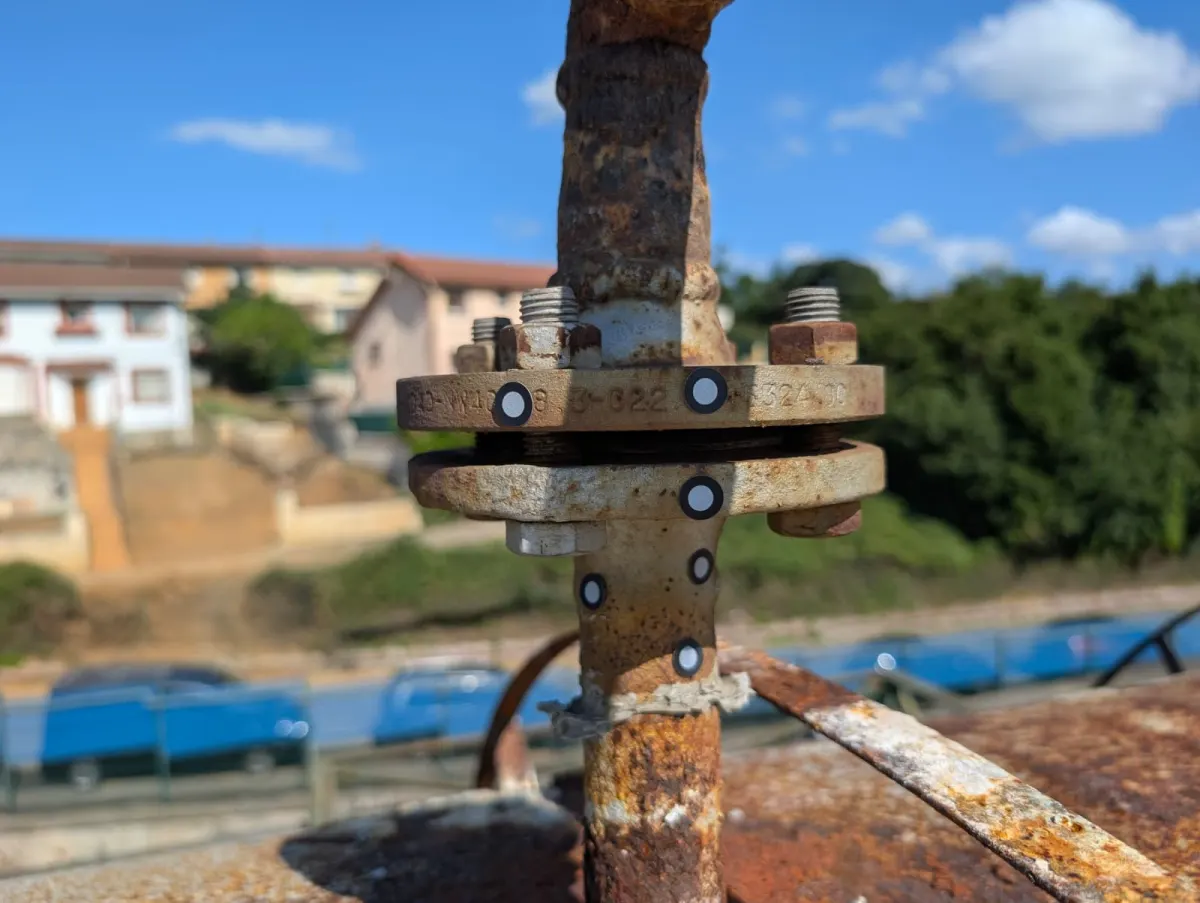

Las dianas de posicionamiento (los círculos blancos adhesivos que ves en las fotos) son las referencias que usa el escáner para reconstruir su posición en el espacio en tiempo real. En este caso costaban lo suyo en adherirse: una superficie tan irregular y oxidada hace que el adhesivo no agarre como en una pieza nueva. El equipo tuvo que limpiar zonas puntuales con paciencia, distribuir dianas extra para garantizar visibilidad desde cualquier ángulo y revisar repetidamente que ninguna se hubiera despegado.
3. El reflejo del sol sobre la pintura plateada

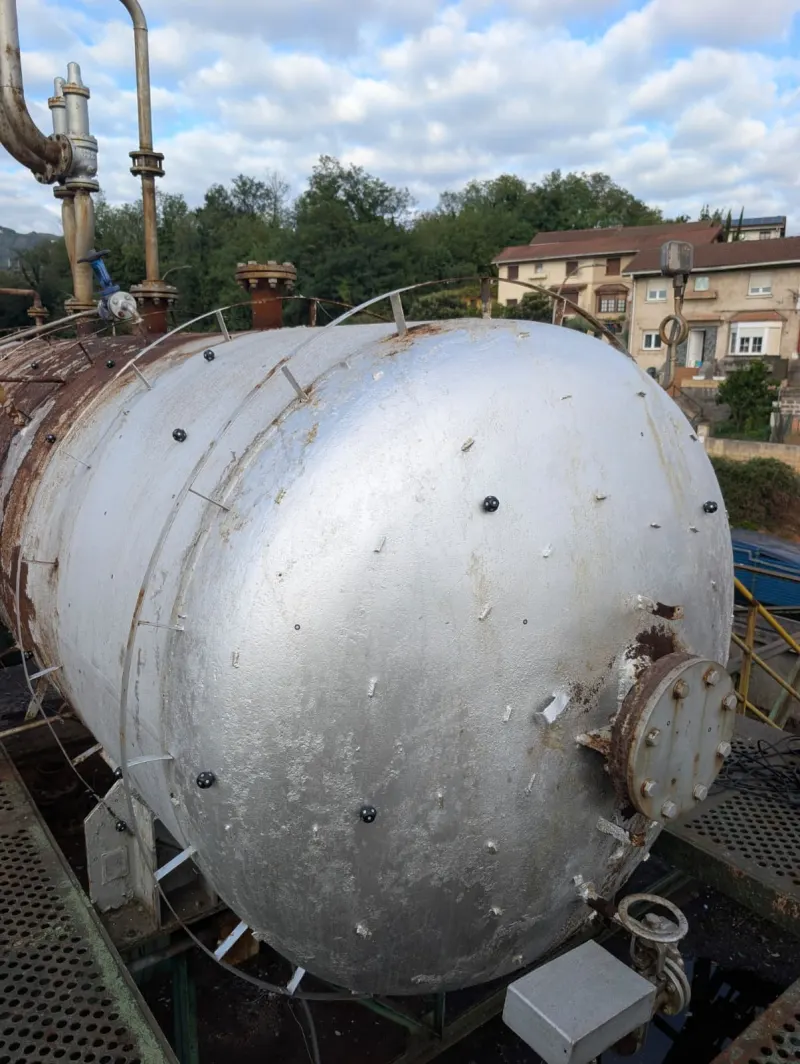

El depósito estaba pintado con una capa plateada (probable aluminio) muy reflectante. Cuando el sol incidía sobre esa superficie, las líneas láser azules del escáner casi desaparecían: la cámara dejaba de "ver" su propio láser sobre el reflejo. Es el problema clásico del escaneo sobre superficies brillantes en exterior. El equipo tuvo que sudar para captar la geometría correctamente: trabajar buscando ángulos favorables a la luz, repetir pasadas en zonas conflictivas y, en algunas franjas, reservar el escaneo para horas con sol menos directo.
4. Sin enchufes a la vista
En la cubierta no había suministro eléctrico. El escáner, el portátil de procesado y la iluminación auxiliar consumen lo suyo durante una jornada larga, así que tiramos de estación de energía portátil para alimentar todo el equipo. Es uno de esos detalles logísticos que no aparecen en un presupuesto pero que marcan la diferencia entre poder trabajar o no. Cuando se planifica un escaneo en condiciones reales, el suministro eléctrico es lo primero que conviene confirmar.
El resultado: nube de puntos + modelo CAD listo para fabricación
Aun con todo, salimos de la jornada con los datos que necesitábamos. Lo entregado al cliente:
- Nube de puntos densa de la geometría completa del depósito: cuerpo cilíndrico, tubuladuras, bridas, conexiones y elementos de soporte.
- Malla 3D triangulada generada a partir de la nube, lista para inspección visual y comparación con la geometría nominal.
- Modelo CAD paramétrico del depósito gemelo en formato STEP, listo para enviar a taller. Sobre este modelo el equipo de ingeniería del cliente podía ajustar refuerzos, espesores o cambios menores que quisieran introducir en el nuevo depósito (mejoras de mantenimiento sobre la geometría original).
El cliente puede ahora fabricar su nuevo depósito sin tener que partir de cero ni perder días midiendo, y sin riesgo de que el sustituto no encaje con las conexiones existentes. El proceso completo del paso de nube de puntos a modelo CAD lo explicamos en detalle en nuestra guía sobre cómo convertir una nube de puntos en un modelo CAD.
¿Cuándo aplica este enfoque en tu instalación?
Casos típicos para escaneo 3D + ingeniería inversa de equipos
Este caso del depósito no es una excepción. Encontramos la misma situación de forma habitual en escenarios como estos:
- Sustitución de equipos antiguos sin planos: depósitos, intercambiadores, columnas, silos, conducciones de gran diámetro.
- Reposición de piezas descatalogadas: el fabricante original ya no existe o no fabrica el repuesto. Hay que digitalizar la pieza vieja para fabricar la nueva.
- Modernización de máquinas antiguas: integrar nuevos componentes o subconjuntos sobre máquinas con varias décadas y sin documentación CAD.
- Documentación as-built de equipos críticos para mantenimiento, auditorías o cambios de propiedad de la instalación.
En todos ellos el patrón es el mismo: una pieza física que existe y funciona, ningún plano CAD utilizable, y la necesidad de fabricar algo a partir de la realidad. El escaneo 3D resuelve el primer paso (capturar la geometría) y la ingeniería inversa resuelve el segundo (reconstruir el modelo CAD utilizable).
Preguntas frecuentes
¿Se puede escanear un depósito industrial sin pararlo?
Sí. El escaneo 3D con escáner portátil de mano (como el Creaform HandySCAN MAX) no requiere contacto con el equipo, no emite radiación ionizante y no interfiere con la operación normal. La única condición es poder acceder físicamente a la superficie del depósito con las medidas de seguridad habituales (EPI, permiso de trabajo en altura si la cubierta lo requiere).
¿Qué precisión se obtiene escaneando un depósito a la intemperie?
El Creaform HandySCAN MAX alcanza precisiones de hasta 0,025 mm y una exactitud volumétrica que mantiene el error por debajo de 0,1 mm en piezas grandes. En un escaneo de depósito en exterior, los factores que más afectan no son las especificaciones del escáner sino la temperatura ambiente, la luz directa sobre superficies reflectantes y la estabilidad de la pieza durante la captura. Pese a todo, las precisiones reales obtenidas son sobradas para fabricar un gemelo del depósito.
¿Por qué se pegan dianas (targets) sobre el depósito antes de escanear?
Las dianas reflectantes que pega el técnico sobre la pieza son la referencia que usa el escáner para reconstruir su posición en el espacio en tiempo real. Sin ellas, el escáner no sabe dónde está respecto a la pieza. En superficies grandes, lisas o curvas como las de un depósito esto es imprescindible: las dianas permiten que el escáner mantenga la coherencia geométrica al desplazarse alrededor del equipo.
¿Cuánto cuesta escanear un depósito industrial?
Depende del tamaño, accesibilidad, estado de la superficie y del nivel de detalle requerido. Un escaneo de depósito de tamaño medio para fabricación de un equipo gemelo suele resolverse en una o dos jornadas de campo más el procesado y modelado CAD. La mejor manera de obtener una cifra ajustada es enviarnos fotos de la pieza, sus dimensiones aproximadas y el uso que se dará al resultado (ver también nuestro artículo sobre cuánto cuesta un escaneo 3D industrial).
¿Qué entrega final recibe el cliente tras el escaneo?
Tras el escaneo y procesado entregamos una nube de puntos en formato estándar (STL, OBJ o PLY) y, si el proyecto lo requiere, el modelo CAD paramétrico en STEP, IGES o el formato nativo del software del cliente (SolidWorks, Inventor, CATIA…). En este caso concreto, el cliente recibió tanto la malla del depósito como el modelo CAD listo para fabricación.
