Scan to BIM: cómo digitalizar una planta industrial existente para proyectos de reforma o ampliación
Tu planta lleva 20 o 30 años operando. Se han hecho reformas, ampliaciones y modificaciones que nunca se documentaron. Los planos originales, si existen, no reflejan la realidad. Y ahora llega un proyecto de ampliación, una reforma de instalaciones o una auditoría que exige documentación as-built actualizada. El problema es que nadie sabe exactamente qué hay ahí dentro. Eso es lo que resuelve el Scan to BIM: capturar con escáner láser 3D la totalidad de la instalación y convertir esa captura en un modelo BIM navegable, medible y utilizable para cualquier proyecto posterior. En este artículo explicamos todo el proceso, paso a paso, con las especificaciones técnicas de nuestro equipo y los formatos de entrega más habituales.
El problema: plantas que llevan décadas operando sin planos actualizados
Es una situación que encontramos con una frecuencia sorprendente. Plantas industriales con 15, 20 o 40 años de historia acumulan modificaciones que nadie documentó: una línea de tuberías que se reubicó durante una parada de mantenimiento, un equipo que se sustituyó por otro de dimensiones diferentes, una estructura metálica que se reforzó para soportar una nueva carga, conductos de ventilación que se añadieron en una reforma parcial.
El resultado es una instalación real que no se parece a los planos que hay en el archivo —si es que hay planos—. Y cuando llega el momento de planificar una reforma, una ampliación de línea de producción o la instalación de nuevos equipos, los responsables del proyecto se enfrentan a un vacío de información que puede provocar errores costosos: interferencias con tuberías existentes que no estaban documentadas, alturas libres insuficientes, recorridos de cableado que chocan con estructura, o simplemente la imposibilidad de hacer un proyecto de detalle sin saber qué hay realmente en la planta.
Hemos descrito este problema con más detalle en nuestro artículo sobre las 5 situaciones en las que tu fábrica necesita escaneo 3D, donde la planta sin planos actualizados es uno de los escenarios más habituales.
Qué es Scan to BIM (y por qué es diferente de un simple escaneo)

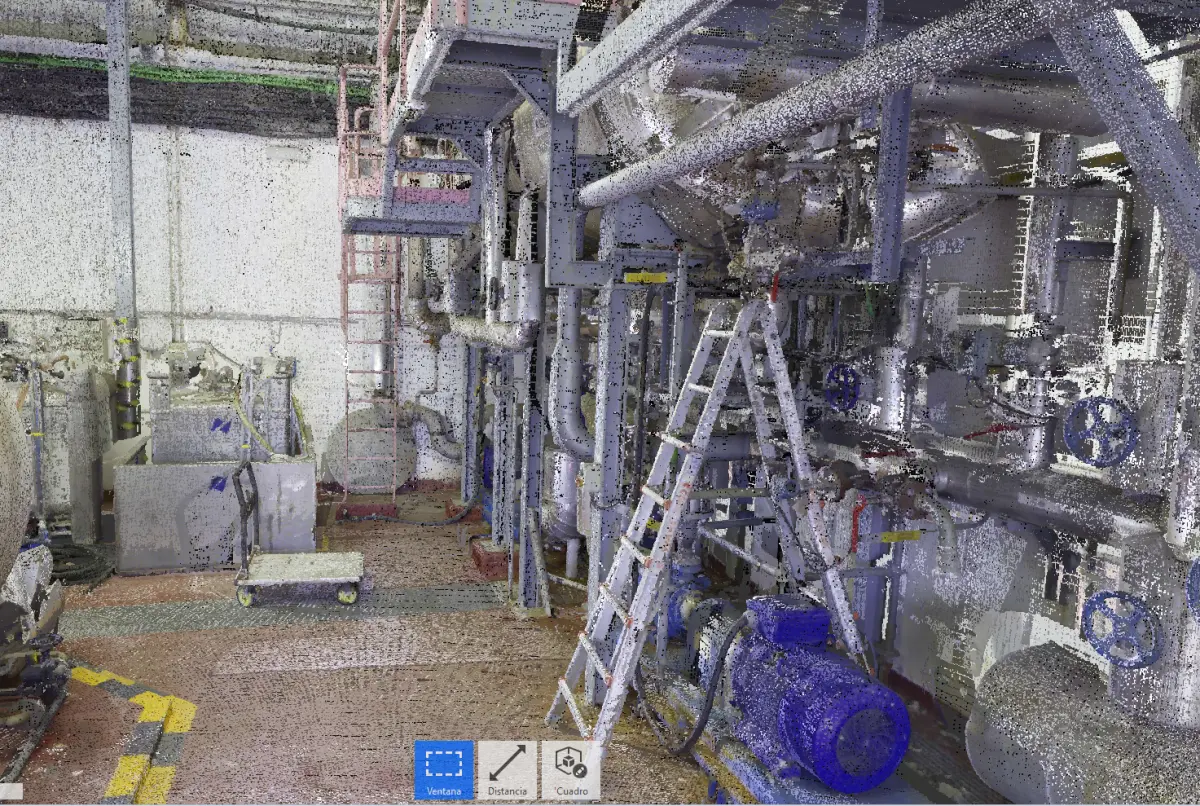

Conviene aclarar este punto porque genera confusión. Escanear una planta industrial con un escáner láser 3D produce una nube de puntos: millones de coordenadas XYZ que representan con precisión milimétrica la geometría de todo lo que el escáner ha capturado. Esa nube de puntos es, en sí misma, una herramienta útil: permite tomar medidas, visualizar la instalación en 3D y detectar elementos que no aparecen en la documentación existente.
Pero una nube de puntos no es un modelo BIM. Una nube de puntos 3D es una fotografía tridimensional de la realidad: contiene geometría, pero no contiene información. No distingue una tubería de un conducto de ventilación, no sabe qué diámetro tiene cada elemento, no tiene capas ni categorías. Es un conjunto masivo de puntos en el espacio.

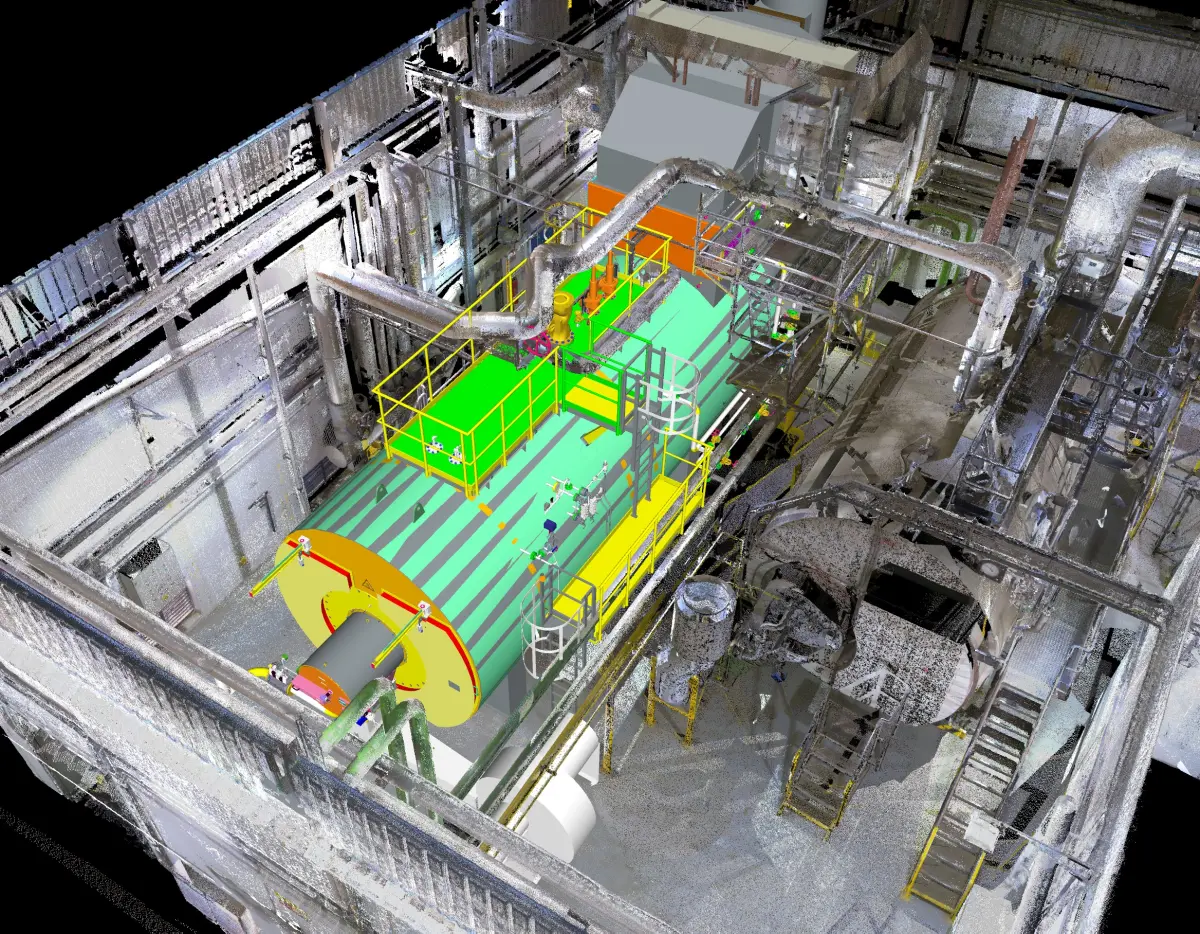

El Scan to BIM es el proceso completo: capturar la nube de puntos con el escáner láser y, a partir de ella, construir un modelo BIM (Building Information Modeling) donde cada elemento está identificado, categorizado, dimensionado y posicionado según la realidad. Es la diferencia entre tener una foto de tu planta y tener un plano inteligente de tu planta. Si te interesa profundizar en cómo se pasa de la nube de puntos al modelo, te recomendamos nuestra guía sobre cómo convertir una nube de puntos en un modelo CAD.
El proceso paso a paso
En PROMECAD realizamos proyectos de escaneado 3D de instalaciones industriales siguiendo un flujo de trabajo estructurado que garantiza la calidad del resultado final. Estas son las fases:
1. Planificación del escaneo
Antes de llevar el equipo a la planta, necesitamos entender qué se va a capturar y para qué. Visitamos la instalación (o analizamos la documentación disponible) para definir el alcance: qué zonas se escanean, qué nivel de detalle se necesita, cuáles son las zonas de difícil acceso, si hay restricciones de seguridad o de operación que condicionen el trabajo. En esta fase también definimos el número aproximado de estaciones de escaneo necesarias y la logística del trabajo de campo.
La planificación es crítica porque un escaneo mal planificado genera huecos en la nube de puntos, zonas sin cobertura y, en definitiva, un modelo incompleto que obliga a volver a la planta. Invertir tiempo en esta fase ahorra problemas en todas las siguientes.
2. Captura con escáner láser terrestre
El trabajo de campo se realiza con nuestro escáner láser terrestre Trimble X7, un equipo diseñado específicamente para la captura de espacios e instalaciones industriales. Sus especificaciones principales son:
- Rango de medición: de 0,6 a 80 metros, lo que permite capturar desde espacios confinados hasta naves de gran altura.
- Precisión: aproximadamente 4 mm a 10 metros de distancia, suficiente para la modelización as-built de instalaciones industriales.
- Auto-nivelación y registro automático: el Trimble X7 incorpora compensador electrónico y registro automático entre estaciones, lo que acelera el trabajo de campo y reduce errores de alineación.
- Captura de color: cada punto se captura con información de color (RGB), lo que facilita la interpretación posterior de la nube de puntos.
Cada posición del escáner (estación) captura millones de puntos en pocos minutos. Para cubrir una instalación completa, se realizan múltiples estaciones —desde decenas hasta centenares en plantas grandes— que se solapan entre sí para garantizar cobertura total. El equipo es portátil, no requiere instalación fija y no interfiere con la operación normal de la planta: el escaneo se puede realizar mientras la instalación está en funcionamiento.
Para quienes se preguntan por las diferencias entre tecnologías de escaneo, hemos preparado una comparativa detallada entre escáner 3D de luz estructurada y escáner láser, que explica cuándo conviene cada tecnología.
3. Registro y alineación de estaciones
Una vez completado el trabajo de campo, las nubes de puntos individuales de cada estación deben unificarse en una sola nube de puntos global. Este proceso se llama registro y consiste en alinear todas las estaciones en un mismo sistema de coordenadas. El Trimble X7 realiza gran parte de este registro de forma automática en campo, pero en proyectos complejos se hace un refinamiento posterior en oficina para garantizar la precisión global del conjunto.
El resultado es una nube de puntos unificada que representa la totalidad de la instalación escaneada, con precisión milimétrica y sin discontinuidades entre zonas. Esta nube de puntos ya es un entregable en sí misma: se puede navegar, medir y compartir con cualquier parte interesada del proyecto.
4. Limpieza y clasificación de la nube de puntos
La nube de puntos en bruto contiene todo lo que estaba en el campo de visión del escáner durante la captura: la instalación, pero también personas, vehículos, material almacenado temporalmente, reflejos y ruido. Antes de empezar el modelado, limpiamos la nube eliminando elementos no deseados y clasificamos los puntos por categorías (estructura, tuberías, equipos, bandejas de cables, conductos) para facilitar el trabajo de modelado posterior.
5. Modelado as-built en BIM
Esta es la fase que más valor técnico aporta y donde se concentra la mayor parte del tiempo del proyecto. Sobre la nube de puntos limpia y clasificada, nuestros especialistas construyen el modelo BIM elemento por elemento: estructura metálica o de hormigón, tuberías con sus diámetros e identificación, equipos principales con sus dimensiones y posición, bandejas de cables, conductos HVAC, plataformas y escaleras, y cualquier otro elemento relevante para el proyecto.
El nivel de detalle (LOD) se acuerda con el cliente al inicio del proyecto. No es lo mismo un modelo as-built para una reforma general de nave (donde un LOD 200-300 es suficiente) que un modelo para detección de interferencias en una planta petroquímica con alta densidad de tuberías (donde se necesita LOD 350 o superior). El LOD condiciona directamente el plazo y el coste del proyecto, por lo que es una decisión que se toma de forma consensuada.
Qué se puede capturar
Una pregunta habitual de nuestros clientes es hasta dónde llega la capacidad de captura del escáner láser. La respuesta corta: prácticamente todo lo que sea visible y accesible. En un proyecto típico de digitalización de instalaciones industriales existentes, los elementos que se capturan y modelan incluyen:
- Estructura: pilares, vigas, cerchas, forjados, muros, cimentaciones visibles, plataformas y escaleras.
- Tuberías: líneas principales y secundarias de proceso, servicios (agua, vapor, aire comprimido, gas), con diámetros, soportes y accesorios. La digitalización de tuberías y routing 3D es una de las aplicaciones más demandadas en plantas de proceso.
- Equipos principales: tanques, intercambiadores, bombas, compresores, calderas, reactores, con posicionamiento y dimensiones reales.
- Bandejas de cables: recorridos de bandejas, dimensiones y posiciones relativas respecto a otros elementos.
- Conductos HVAC: climatización, ventilación y extracción, incluyendo secciones, reducciones y conexiones a equipos.
- Elementos arquitectónicos: cerramientos, cubiertas, puertas, huecos, cotas de suelo y alturas libres.
El único límite real es la línea de visión: el escáner captura lo que puede ver. Las zonas ocultas (el interior de un equipo cerrado, una tubería empotrada en un muro, una zona detrás de un cerramiento) no se capturan y se documentan como tales en el modelo final.
Formatos de entrega
Uno de los aspectos que más valoran nuestros clientes es la flexibilidad de los formatos de entrega. Adaptamos el output del proyecto al software y flujo de trabajo que utiliza el cliente o la ingeniería que va a desarrollar el proyecto posterior. Los formatos más habituales son:
- Revit (.rvt): el estándar de facto para proyectos BIM. Es el formato que solicitan la mayoría de ingenierías y constructoras cuando necesitan un modelo as-built para proyectos de reforma o ampliación.
- AutoCAD Plant 3D: especialmente utilizado en plantas de proceso para el modelado de tuberías e isométricas.
- Navisworks (.nwd/.nwc): para revisión de modelos, detección de interferencias (clash detection) y coordinación entre disciplinas.
- IFC (Industry Foundation Classes): formato abierto de intercambio BIM, independiente de software. Cada vez más solicitado por administraciones públicas y empresas con políticas de OpenBIM.
- Nube de puntos navegable (.rcp/.rcs, .e57, .las): la nube de puntos procesada y unificada, lista para cargar en cualquier software compatible. Es un entregable complementario al modelo BIM que permite al usuario navegar por la captura original y tomar medidas adicionales.
- AutoCAD 2D (.dwg): para clientes que necesitan plantas, secciones y alzados en formato 2D tradicional, extraídos del modelo BIM.
Para más información sobre presupuestos y factores que influyen en el coste de estos proyectos, puedes consultar nuestra guía sobre cuánto cuesta un escaneo 3D industrial.
Aplicaciones principales
Proyectos de reforma y ampliación
Es la aplicación más directa. Cuando una planta necesita ampliar una línea de producción, instalar nuevos equipos o reformar una zona, el modelo as-built proporciona la base dimensional exacta sobre la que trabajar. La ingeniería de proyecto puede diseñar las nuevas instalaciones directamente sobre el modelo existente, con la certeza de que las dimensiones, alturas, recorridos de tuberías y posiciones de estructura son las reales, no las que dicen unos planos de hace 20 años.
Detección de interferencias antes de obra
Uno de los mayores ahorros que proporciona el Scan to BIM es la capacidad de detectar interferencias (clash detection) antes de que la obra empiece. Al superponer el diseño de las nuevas instalaciones sobre el modelo as-built, se identifican colisiones con elementos existentes que habrían provocado retrasos y sobrecostes en obra: una tubería nueva que cruza por donde pasa una bandeja de cables existente, un equipo que no cabe en la altura disponible, un recorrido de conductos que interfiere con una viga.
Resolver estas interferencias en el modelo cuesta horas; resolverlas en obra cuesta semanas y decenas de miles de euros.
Documentación as-built para mantenimiento
Más allá de los proyectos de inversión, disponer de un modelo as-built actualizado mejora la gestión de mantenimiento del día a día. Permite localizar válvulas, identificar recorridos de tuberías, planificar intervenciones con conocimiento exacto de lo que hay y facilitar la formación de personal nuevo. En plantas con alta rotación de personal o con operaciones de mantenimiento subcontratadas, el modelo as-built se convierte en una herramienta de referencia permanente. Este mismo enfoque de digitalización de grandes espacios se aplica con excelentes resultados en el sector naval y astilleros, donde la captura de salas de máquinas y sistemas de tuberías es fundamental para proyectos de reparación y retrofitting.
Caso práctico: digitalización de nave industrial para ampliación de línea de producción
Nave industrial de fabricación de componentes metálicos — 4.500 m²
Sector: Fabricación metálica — Superficie: Nave principal de 4.500 m² con zona de producción, área de almacenaje y oficinas técnicas adyacentes.
Situación: La empresa necesitaba ampliar una línea de producción existente, incorporando dos nuevas máquinas de gran formato (plegadora y láser de corte) que requerían cimentaciones especiales, nuevas acometidas de servicios (electricidad, aire comprimido, extracción de humos) y una reorganización parcial del layout. La nave llevaba 22 años operando y había sufrido tres reformas parciales sin documentar. Los planos originales mostraban la distribución de 2004, completamente desactualizada.
Trabajo realizado: Escaneamos la nave completa con el Trimble X7 en dos jornadas de trabajo, con la planta operativa. Se realizaron 87 estaciones de escaneo que cubrieron todas las zonas, incluyendo el altillo técnico donde discurrían las bandejas de cables y conductos de extracción. Tras el registro y limpieza de la nube de puntos, modelamos la instalación en BIM con nivel de detalle LOD 300: estructura completa, todas las líneas de tuberías y conductos, posición exacta de las máquinas existentes, bandejas de cables y los puntos de acometida de cada servicio.
Resultado: La ingeniería de proyecto utilizó el modelo as-built como base para diseñar la ampliación. Durante la fase de diseño se detectaron tres interferencias críticas que habrían provocado retrasos en obra: un conducto de extracción que cruzaba por la zona prevista para la nueva cimentación, una bandeja de cables que impedía la instalación del puente grúa auxiliar, y una tubería de aire comprimido que no aparecía en ningún plano y que habría sido dañada durante los trabajos de cimentación. Las tres interferencias se resolvieron en el modelo antes de empezar la obra.
Preguntas frecuentes
¿Qué es una nube de puntos 3D y cómo se utiliza en Scan to BIM?
Una nube de puntos 3D es un conjunto de millones de coordenadas XYZ que representan la geometría real de un espacio o instalación. Se obtiene mediante un escáner láser terrestre que mide distancias a miles de puntos por segundo. En un flujo Scan to BIM, esa nube de puntos se utiliza como referencia dimensional para construir un modelo BIM donde cada elemento está identificado, categorizado y dimensionado. La nube de puntos es la materia prima; el modelo BIM es el producto final.
¿Cuánto tiempo se tarda en completar un proyecto Scan to BIM?
El plazo depende del tamaño y complejidad de la planta. Como referencia, una nave industrial de 2.000 a 5.000 m² puede requerir entre 1 y 3 días de escaneo en campo y entre 2 y 4 semanas de modelado BIM, dependiendo del nivel de detalle requerido (LOD). Plantas más complejas, como instalaciones de proceso con alta densidad de tuberías, pueden necesitar plazos proporcionalmente mayores. En la fase de planificación siempre definimos un cronograma detallado con hitos intermedios.
¿Se puede escanear la planta mientras está en funcionamiento?
Sí. El escaneo láser 3D de plantas de proceso se realiza habitualmente con la instalación en operación normal. El escáner no requiere contacto con las instalaciones ni interfiere con la producción. Únicamente se necesitan medidas de seguridad estándar (EPIs, coordinación con el responsable de planta) y, en algunos casos, acceso puntual a zonas restringidas durante paradas programadas de mantenimiento.
¿Qué nivel de detalle (LOD) se puede alcanzar en un modelo as-built?
El nivel de detalle se define al inicio del proyecto según las necesidades del cliente. Los niveles más habituales son LOD 200 (geometría básica y posicionamiento, adecuado para planificación general), LOD 300 (geometría precisa con dimensiones reales, válido para la mayoría de proyectos de reforma), y LOD 350 (incluye conexiones e interfaces entre elementos, necesario para detección de interferencias). El nivel se acuerda en función del uso que se dará al modelo, equilibrando detalle con plazo y coste.
