Metrologia eta 3D eskaneaketa elikadura-industrian: aplikazioak eta abantailak

Elikadura-industriak geometria konplexuak, material islatzaileak eta muturreko baldintza higienikoak konbinatzen dituzten ekipoekin lan egiten du. Jatorrizko planorik gabeko AISI 316 altzairu herdoilgaitzezko nahastu-tankeak, dokumentazioa eguneratu gabe hamaika aldiz aldatu diren CIP hoditeri-lerroak, aldizkako egiaztapena behar duten ontziratze-moldeak. Elikadura-industriarako 3D metrologia-zerbitzuak elementu hauek guztien benetako geometria zehaztasunarekin kapturatzea ahalbidetzen du, ordezko piezak fabrikatzeko, zabaltze-proiektuak planifikatzeko edo sektoreak eskatzen dituen kalitate-auditoriak betetzeko dokumentazio fidagarria sortuz.

Elikadura eta edari industriaren erronka espezifikoak

Elikadura-prozesatze planta orok —kontserba-fabrika bat, botilatzeko planta bat, esneki-industria bat edo aurre-kozinatuen lerro bat izan— metrologia edo 3D digitalizazio-lan oro baldintzatzen duten berezitasun batzuk partekatzen ditu.

Lehenik, materialak. Produktuarekin kontaktuan dauden ekipoen gehiengo handia altzairu herdoilgaitz austenitikoa da (AISI 304 edo AISI 316L), korrosioarekiko erresistentzia eta elikadura-gaitasunagatik hautatua. Altzairu hauek gainazal leunduak edo satinatuak dituzte, oso islatzaileak direnak, eta horrek erronka teknikoa suposatzen du ohiko laser-eskanerentzat. Geometria zehaztasunez kapturatzea argi-izpia itzultzen duten gainazaletan teknika espezifikoak eskatzen ditu, aurrerago zehaztuko ditugunak.

Bigarrenik, higiena. Elikadura-segurtasuneko estandarrek (IFS, BRC, FSSC 22000) murrizketa zorrotzak ezartzen dituzte ekoizpen-eremu batean zer sartu daitekeen eta zer ukitu dezakeen elikagaiarekin kontaktuan dauden gainazaletan. Neurri-ekipo orok gela garbi edo ekoizpen-eremu batean sartzeko garbiketa-protokoloak bete behar ditu eta produktuaren segurtasuna arriskuan jartzen duten hondarrik ez du utzi behar.

Hirugarrenik, epeak. Elikadura-plantek ekoizpen jarraitu edo erdijarraituarekin lan egiten dute, eta geldialdia garestia da. Eskaneaketa-lan oro programatutako mantentze-leihoak, asteburuko geldiak edo ekoizpen arteko tarteak aprobetxatzeko planifikatu behar da. Ez dago tarterik luzatzen diren edo ekipoak ustekabean desmuntatzea eskatzen duten lanetarako.

Eta, azkenik, heredatutako dokumentazioa. Ohiz kanpo ohikoa da 20 edo 30 urtez funtzionatzen ari diren plantak aurkitzea, jatorrizko planoak —inoiz existitu baziren— errealitatea jada ez dutenak islatzen. Zabaltze-ak, lerro-aldaketak, ekipoen ordezkapenak: horrek guztiak dokumentazioaren eta benetako instalazioaren arteko arrakala handiagotzen du. Egoera honetan bazaude, interesatuko zaizu jatorrizko planorik gabeko pieza bat nola digitalizatu-ri buruzko gure gida.

3D metrologiaren aplikazioak elikadura-plantetan

Elikadura-industriarako 3D metrologia-zerbitzuak osagai solte baten digitalizaziotik ekoizpen-lerro oso baten altxamendura hartzen du. Hauek dira PROMECADen egiten ditugun ohikoenetako aplikazioak.

Tankeen, nahasgailuen eta erreaktoteen digitalizazioa

Biltegiratze-tankeak, irabiagailua duten nahasgailuak eta erreaktoreoak edozein elikadura-prozesu plantaren bihotza dira. Haietako asko neurri handikoaz duela hamarkada batzuk fabrikatu ziren eta ez dute dokumentazio tekniko eguneraturik. Ordezko pieza bat fabrikatzea beharrezkoa denean —estalkia, konexio-bridada, irabiagailua— edo tankea lerro baten zabaltze batean integratu nahi denean, aukera fidagarri bakarra ekipoaren benetako geometria eskaneatzea da eta kapturatutako datuetatik CAD eredu bat sortzea.

Gure teknikariek tankea osoan digitalizatzen dute, boquillak, euskarriak, konexio sanitarioak eta benetako geometria definitzen duten soldatutako elementu guztiak barne. Emaitza hiru dimentsioko CAD eredua da, osagaiak lehen aldiz egokituko direla ziurtasunarekin fabrikatzea ahalbidetzen duena, eskuzko neurriak hartzeko plantara hainbat aldiz mugitu beharrik gabe.

Elikadura-ontzientzako moldeen eskaneaketa

Elikadura-ontzien fabrikazioa —erretiluak, potetxoak, blisterrak, estalkiak— dimentsio-tolerantzia zorrotzak mantendu behar dituzten termokonformatze eta injekzio-moldeetan oinarritzen da, zigilatzea, pilatzea eta ontziratze-lerroekin bateragarritasuna bermatzeko. Elikadura-moldeen 3D eskaneatuak tresna hauek aldizkako egiaztapena egitea ahalbidetzen du, eta higadurak ekoizpen-arazoak sortu aurretik detektatzea.

Injekzio-moldeen 3D eskaneaketa-ri buruzko artikuluan xehetasunez azaltzen dugu nola egiten den higadura-kontrola desbiderapen-mapen bidez. Printzipio bera elikadura-industrian erabiltzen diren termokonformatze eta putz-moldeetara aplikatzen da, zigilatzeko eta ixteko tolerantziak ontziratutako produktuaren segurtasunerako kritikoak diren berezitasunarekin.

CIP sistemetako hoditeria eta balbulak dokumentatzea

CIP (Clean-In-Place) garbiketa-sistemak funtsezkoak dira edozein elikadura-plantan. Hoditeria, balbula, ponpa eta soluzio-tankeen sare konplexuek osatzen dituzte, eta ondo dokumentatuta egon behar dute produktuarekin kontaktuan dauden gainazal guztiek garbiketa egokia jasotzen dutela bermatzeko.

Arazoa da instalazio hauek maiz aldatzen direla —lerroak gehitzen dira, balbulak aldatzen dira, zirkuituak berbideratzen dira— eta dokumentazioa gutxitan eguneratzen dela erritmo berean. 3D eskaneatuak hoditeria-sarearen as-built eredu osoa sortzea ahalbidetzen du, benetako diametroak, malda, euskarrien arteko distantziak eta balbula bakoitzaren posizio zehatza barne. Dokumentazio hau funtsezkoa da aldaketak planifikatzeko, CIP zirkuitu berriak dimentsionatzeko eta kalitate-auditorien baldintzak betetzeko. Mota honetako instalazioetarako, gure instalazioen 3D eskaneaketa zerbitzua erabiltzen dugu Trimble X7 laser-estazioarekin.

Osagaien kalitate-kontrola: juntak, rakoreak eta neurrizko piezak

Elikadura-planta batean zehaztasunez egokitu behar diren ehunka osagai daude: junta torikoak, clamp motako rakore sanitarioak, fabrikatzaile desberdinen arteko egokitzaileak, aldizka ordezten diren higadura-piezak. Jatorrizko fabrikatzailea jada ez denean existitzen edo pieza neurri handikoa denean, 3D eskanerrarekin dimentsio kalitate-kontrola fabrikatutako ordezko piezak jatorrizkoarekin bat datozela egiaztatzeko modurik eraginkorrena da.

Gure eskaner eramangarriarekin, jatorrizko piezaren geometria osoa kapturatzen dugu eta ordezko piezaren fabrikaziorako erreferentzia gisa balio duen dimentsio-txostena sortzen dugu. Bereziki erabilgarria da altzairu herdoilgaitzean mekanizatutako pieza handietarako, elikadura-inguruneetarako beharrezko gainazal-akabera eta doiketa-tolerantziak mantendu behar dituztenetan.

Ekoizpen-lerroen zabaltze eta retrofit planifikazioa

Elikadura-plantak hazten dira. Ontziratze-lerro berriak gehitzen dira, biltegiratze-gaitasuna zabaltzen da, pasterizazio edo esterilizazio-ekipo gehigarriak instalatzen dira. Arazoa da industria-nabe batean eskuragarri dagoen espazioa mugatua dela, eta instalazio berri bakoitzak lehendik daudenekin bizi behar duela interferentziarik sortu gabe.

Lehendik dagoen instalazioaren 3D eskaneatuak eskuragarri dagoen espazioaren eredu digital zehatza sortzen du, ekipoak, egiturak, hoditeriak, hodiak eta benetako oztopo guztiak barne. Proiektuko teknikariek zabaltze-proiektua eredu horren gainean diseinatu dezakete kotak zuzenak direla eta muntaia-fasean sorpresarik ez dela izango ziurtasunarekin. Gure instalazioen 3D eskaneaketa zerbitzua bereziki mota honetako proiektuetarako diseinatuta dago.

IFS, BRC eta FSSC 22000 auditorietarako dokumentazioa

Elikadura-segurtasuneko nazioarteko estandarrek enpresek beren instalazio eta ekipoen dokumentazio tekniko eguneratua mantentzea eskatzen dute. Honek planta-planoak, prozesu-fluxu diagramak, CIP sareen eskemak eta ekipo kritikoen dimentsio-erregistroak biltzen ditu. 3D eskaneatuak dokumentazio hau guztia benetako datuetatik sortzea ahalbidetzen du, instalazioaren uneko egoera islatu ez dezaketen plano zaharrekiko menpekotasuna kenduz.

As-built dokumentazio zehatza izateak auditoriak errazteaz gain, auditoreek positiboki baloratzen duten trazagarritasun eta prozesu-kontrolarekiko konpromisoa erakusten du.

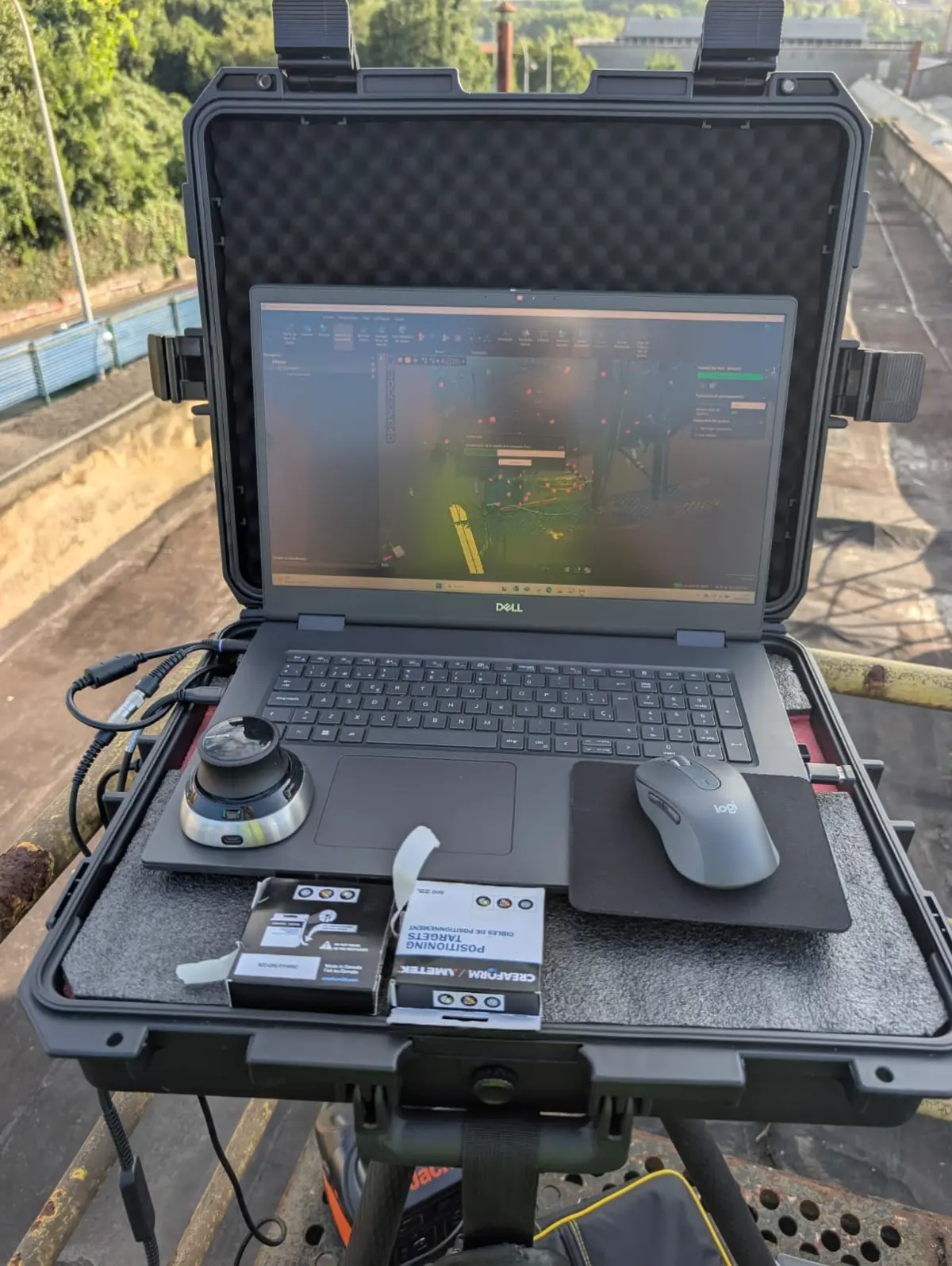

Ekipamendua: banakako osagaitik planta osora

PROMECADen elikadura-industriak behar dituen eskala-tarte guztia biltzen duten ekipo osagarriak erabiltzen ditugu.

Osagai eta piezaentzat (juntak, rakoreak, irabiagailuak, moldeak, bridadak), Creaform HandyScan MAX eskaner eramangarriarekin lan egiten dugu. Ekipo honek ±0,15 mm-ko zehaztasuna eta 0,04 mm-ko sare-bereizmena eskaintzen du, eta geometria konplexuak xehetasunez kapturatzea ahalbidetzen du, hala nola hari sanitarioak, akordio-erradioak eta zigilatze-gainazalak. Guztiz eramangarria da eta ez du muntaia-rik behar: teknikariak zuzenean eskaneatzean du plantan, ekipoaren ondoan, desmuntatze beharrik gabe.

Instalazio eta ekoizpen-lerroetarako (prozesu-gelak, hoditeria-sareak, nabeko ekipo-banaketa), Trimble X7 laser-estazioa erabiltzen dugu. Eskaner honek milioika puntu segundoko kapturatzen ditu eta industria-espazio baten osotasuna fidelki adierazten duten dentsitate handiko puntu-hodeiak sortzen ditu. Tresna egokia da gela bateko ekipo guztien posizio erlatiboa, hoditeriaren ibilbideak edo zabaltze baterako eskuragarri dagoen espazioa dokumentatu behar denean.

Eskaneaketa-prozesu osoa nola funtzionatzen duen hobeto ulertu nahi baduzu, 3D eskaneaketa industriala nola funtzionatzen duen-ri buruzko artikulua gomendatzen dizugu.

Elikadura-sektorearen erronka tekniko espezifikoak

Elikadura-plantetan lan egiteak beste sektore industrialetan intentsitate berarekin ematen ez diren erronka tekniko batzuk ebaztea eskatzen du.

Altzairu herdoilgaitz islatzaileko gainazalak

Altzairu herdoilgaitz leunduak eskanerraren laser-izpia islatzen du, eta horrek datu zaratasuak edo kaptura gabeko eremuak sor ditzake. Konpontzeko, eskaneaketa bitartean gainazala matifikatzen duen aldi baterako kontraste-spray agergailu bat aplikatzen dugu. Spray hau ez-toxikoa da, hondar iraunkorrik ez du uzten eta zapi lehor batekin edo urarekin erraz kentzen da. Spraya ere onargarria ez den kasuetan (ekoizpen aktiboko eremuetan produktuarekin zuzeneko kontaktuan dauden gainazalak), gune ez-kritikoetan kokatutako erreferentzia-diana itsasgarriak eta egokitutako kaptura-teknikak erabiltzen ditugu.

Higiene-baldintzak eta ekoizpen-eremuetarako sarbidea

Gure teknikariek planta bakoitzaren higiene-protokoloak jarraitzen dituzte: NBI espezifikoak, desinfektatutako oinetakoak, ekoizpen-eremura sartu aurretik garbitutako ekipoak. Eskaneaketa-ekipo osoa plantako kalitate-arduradunaren jarraibideen arabera desinfektatzen da aldez aurretik. Ez ditugu ekoizpen-ingurunea kutsa dezaketen substantzia edo materialak erabiltzen.

Lan-leiho murriztuak

Elikadura-planta askotan, ekipoetarako sarbidea programatutako mantentze-geldialdien, asteburuko geldien edo produktu desberdinen ekoizpen arteko tartean bakarrik posible da. Horrek aurretiko planifikazioa eta eremuan eraginkortasuna eskatzen du. Gure taldea lana prestatuta iristen da —zer eskaneatu behar den, zein ordenetan eta zein ekiporekin badakigu— eskuragarri dagoen ordu bakoitza ahalik eta gehien aprobetxatzeko.

Entregagarriak: zerbitzuaren emaitza gisa zer jasotzen duzu

Elikadura-industriarako 3D metrologia-ko proiektu bakoitza bezeroaren behar espezifikoetara egokitzen da, baina ohiko entregagarriek hauek biltzen dituzte:

• 3D CAD ereduak (Solid Edge, STEP, IGES) eskaneatutako ekipoenetik, ordezko piezak fabrikatzeko, aldaketak diseinatzeko edo zabaltze-proiektuetan integratzeko prest.
• Kotatutako 2D planoak DWG/PDF formatuan, fabrikaziorako edo dokumentazio teknikorako beharrezko bistak, sekzioak eta xehetasunekin.
• Puntu-hodeiak eskaneatutako instalazioetatik (E57, RCP formatuak), planta-diseinu softwarean integragarriak retrofit planifikaziorako.
• Dimentsio-txostenak kolore-desbideratze mapekin, helburua kalitate-kontrola edo higadura-egiaztapena denean.
• As-built dokumentazioa IFS, BRC edo FSSC 22000 auditorietarako eguneratua.

Azken finean, helburua bezeroak erabakiak oinarri sendoz hartzea ahalbidetzen duen dokumentazio tekniko fidagarria eta ekintzagarria jasotzea da, pieza bat fabrikatzeko, obra bat planifikatzeko edo auditoria bat gainditzeko izan. Kostuei buruzko informazio gehiagorako, kontsultatu gure 3D eskaneaketa industrialaren prezio-gida.

Ohiko galderak

Altzairu herdoilgaitz leundua eskanea daiteke gainazala kaltetu gabe?

Bai. Altzairu herdoilgaitz leundu edo satinatuko gainazalak islatzaileak dira, eta horrek laser-eskanerrarekin zuzeneko kaptura zailtzen du. Konpontzeko, aldi baterako kontraste-spray agergailu bat aplikatzen dugu, ez-toxikoa eta kutsatzailea ez dena, zapi batekin edo urarekin erraz kentzen dena, hondarrik utzi gabe eta ekipoaren elikadura-gaitasunari kalterik egin gabe. Spraya ere bideraezina den gainazaletan, arrastorik gabe kentzen diren erreferentzia-diana itsasgarriak erabiltzen ditugu.

Zenbat denbora behar da elikadura-plantako tanke edo erreaktore bat eskaneatzeko?

Tamainaren eta konplexutasun geometrikoaren araberakoa da. Irabiagailua eta boquillak dituen 2–5 m³-ko nahastu-tanke bat normalean 2–4 ordutan eskaneatzean da. Bolumen handiagoko edo barne konplexuak dituen erreaktore batek (serpentinak, deflektoreak) egun osoa behar izan dezake. Datuen prozesatzea eta CAD ereduaren sorrera ondoren egiten dira bulegoan eta normalean 2 eta 5 lanegun artean behar dira irismenaren arabera.

3D eskaneatua balio du instalazioak IFS edo BRC auditorietarako dokumentatzeko?

Bai. IFS zein BRC-k ekoizpen-instalazioen dokumentazio eguneratua eskatzen dute, as-built planoak eta ekipoen erregistroak barne. 3D eskaneatuak dimentsio-dokumentazio zehatza eta trazagarria sortzen du, auditoria horietan eskatutako dokumentazio teknikoa osatzen duena. Eskaneaketatik eratorritako 3D ereduek eta planoek instalazioaren benetako egoera erakusten dute eta aldaketen kudeaketa errazten dute.

Zein da elikadura-industriarako 3D metrologia-zerbitzu baten gutxi gorabeherako kostua?

Kostua proiektuaren irismenaren araberakoa da: ez da berdina pieza solte bat eskaneatzea (juntak, rakoreak) eta ekoizpen-lerro oso bat digitalizatzea. Erreferentzia gisa, banakako osagai baten eskaneaketa 300–500 €-tik hasten da, eta prozesu-gela edo CIP lerro oso baten digitalizazioa eguneko lan-jardunaldien arabera aurrekontatzen da (1.200 €/egunetik) gehi ondorengo prozesatzea. Kontsultatu gure 3D eskaneaketa industrialaren prezio-gida xehetasun gehiagorako edo eskatu aurrekontu bat konpromisorik gabe.

3D metrologia-zerbitzua zure elikadura-plantarako

Ekipoak digitalizatu, CIP instalazioak dokumentatu, ontzi-moldeak egiaztatu edo kalitate-auditoria baterako dokumentazio teknikoa prestatu behar baduzu, lagundu zaitzakegu. Erandioko (Bizkaia), Euskal Herriko, Kantabriako, Nafarroako eta Espainia osoko elikadura eta edari plantetan zure instalazioetan zuzenean lan egiteko beharrezko ekipamendu osoarekin mugitzen gara.

PROMECADen 20 urte baino gehiago daramatzagu industriarekin lanean, eta gure piezen 3D eskaneaketa eta instalazioen 3D eskaneaketa taldea elikadura-sektorearen higiene eta operazio-eskakizunetara egokitzeko prestatuta dago. Dokumentazio tekniko zehatza eta ekintzagarria entregatzen dizugu, behar dituzun epeetan.

Kontatu zure kasua. Gure kontaktu orritik idatz diezagukezu edo deitu 946 49 00 27 telefonora. 24 ordu baino gutxiagoan erantzuten dizugu hasierako balorazioarekin.
